Основные отличия бронетранспортеров украинского производства



The main differences between Ukrainian-made armored personnel carriers.



1

БТР-94 обр. 1999, Завод шимени В.А. Малышева, 1999



Очертания БТР-94 обр. 1999:




- боевая масса 13,6 т;

- экипаж 3 человека;

- десант 10 человек;

- длина 7,65 м;

- ширина 2,9 м

- высота 2,8 м

- колесная база  4400 мм

- клиренс – 475 мм

- максимальная скорость 85 км/ч;

- максимальная скорость на плаву 9 км/ч;

- запас хода 800 км;

- запас хода по пересеченной местности 480 км;

- амфибийная;

- стенка высотой 0,6 м;

- ров шириной 2 м;

- дизельный двигателем УТД-20С1 мощностью 300 л.с. при 2600 об./мин.;

- СПЗ 902В «Туча»;

- одноместный боевой модуль с вынесенным вооружением БАУ-23х2 (БМ2-23);

- 2-ве автоматические пушки 2А7М калибра 23-мм (боєкомплект 200 снарядов к каждой);

- пулемет 7,62 мм ПКТ (2000 патронов – 8х250 шт);

- вертикальне углы наведения – 10 град + 80 град;

- прицельное приспособление НВКТ-71;

- оптико-телевизионный прицел OTS-20.01;

- прицел 1ПЗ-7-23;

- ИК освятитель ОУ-3ГА2М.





2

БТР-3У «Gardian» обр. 2001 (изделие «БТР-ДА»), ХКБМ имени А.А. Морозова&ADCOM, Киевский бронетанковый завод&Николаевский бронетанковый завод, IDEX-2001


Очертание БТР-3У обр. 2001:






- боевая масса 16,0 т.;

- экипаж 3 человека;

- десант 6 человек;

- дальность прямого выстрела 1100 м;

- длина 7,65 м;

- ширина 2,9 м;

- высота 2,86 м;

- колесная база  4400 мм;

- клиренс  475 мм;

– мощность 326 л.с. (240 кВт)

- максимальная скорость по шоссе 85 км/час;

- 9 км/час на плаву;

- емкость топливных баков 300 л;

- запас хода по шоссе 600 км;

- запас хода по пересеченной местности 350 км;

- 7,62-мм пулемет ПКТ;

- амфибийная;

- стенка высотой 0,5 м;

- ров шириной 2 м;

- угол подъема 30°;

- дизельный двигатель Deutz BF 6M 1015 мощностью 326 л.с. при 1800 об/мин,  с вентиляторной системой охлаждения;

- американская 6-ти скоростная автоматическая трансмиссия ALLISON MD3066 (WTEC III Controls);

- колеса с шинами «MICHELIN»;

- СПЗ 902В «Туча»;

- комбинированный прибор наблюдения командира ТКН-3Б с  инфракрасным осветителем ОУ-3ГА-2М;

- одноместный унифицированный боевой модуль КБА-105 «Шквал» с вынесенным вооружением, разработки Научно-технического центра артиллерийско-стрелкового вооружения («НТЦ АСО») сейчас Конструкторское бюро «Артиллерийское вооружение»;

- стабилизатор вооружения СВУ-500 «Карусель»;

- прибор наблюдения механика-водителя ТВНЕ-4Б;

- инфракрасный прожектор ОУ-5;

- вращающее контрактное устройство ВКУ-330-2;

- оптико-телевизионный прицельный комплекс наводчика-оператора ОТП-20 «Циклоп-1» в составе оптико-телевизионного прицела OTS-20.03;

- перископический зенитный прицел ПЗУ-7М или ПЗУ-8;

- 30-мм автоматическая пушка 2А72 боекомплект 360 выстрелов;

- спаренный 7,62 мм пулемет ПКТ боекомплект 2000 выстрелов;

- 30-мм гранатомет АГС-17 «Пламя» боекомплект 1-й очереди 29 всего возимый боекомплект 116 выстрелов;

- 2 пусковые установки ПТРК 9М113 «Конкурс»;

- кондиционер Sankyo;

- средства связи фирмы «THALES»;

- кевларова противоосколочный подбой в зоне размещения экипажа и десанта.



3

БТР-70-КБА-2 обр. 2004, ХКБМ им. А.А. Морозова


Очертания БТР-70-КБА-2 обр. 2004:



 - башня БТР-70 демонтирована, вместо неё установлен низкопрофильный боевой модуль ЗТМ-1 с 30-мм автоматической пушкой КБА-2 и система постановки дымовой завесы 902В «Туча» (в результате, высота машины увеличилась до 2765 мм);

- пулемёт 7,62-мм ПКТ;

-  боковые люки - по типу БТР-80.







4

БТР-3Е обр. 2002 (изделие «БТР-3Е»), ХКБМ имени А.А. Морозова&Киевский бронетанковый завод


Очертание БТР-3Е обр. 2002:












- боевая масса 15,0 т.;

- экипаж 3 человека;

- десант 6 человек;

- дизельный двигателем УТД-20С1 мощностью 300 л.с. при 2600 об./мин., с эжекционной системой охлаждения и 5-ти скоростной механической коробкой передач (индекс 14.1700105);

- максимальная скорость 80 км/ч;

- колеса с пулестойкими шинами ДТ-64 с броневставками;

- комбинированный прибор наблюдения командира ТКН-3Б с  инфракрасным осветителем ОУ-3ГА-2М;

- одноместный унифицированный боевой модуль КБА-105 «Шквал» с вынесенным вооружением, разработки Научно-технического центра артиллерийско-стрелкового вооружения («НТЦ АСО») сейчас Конструкторское бюро «Артиллерийское вооружение»;

- стабилизатор вооружения СВУ-500 «Карусель»;

- прибор наблюдения механика-водителя ТВНЕ-4Б;

- инфракрасный прожектор ОУ-5;

- вращающее контрактное устройство ВКУ-330-2;

- оптико-телевизионный прицельный комплекс наводчика-оператора ОТП-20 «Циклоп-1»;

- перископический зенитный прицел ПЗУ-7М или ПЗУ-8;

- 30-мм автоматическая пушка 2А72 боекомплект 360 выстрелов;

- спаренный 7,62 мм пулемет ПКТ боекомплект 2000 выстрелов;

- 30-мм гранатомет АГС-17 боекомплект 1-й очереди 29 всего возимый боекомплект 116 выстрелов;

- 2 пусковые установки ПТРК «Конкурс» с передачей команд по проводам;

- радиостанция Р-173М;

- танковое переговорное устройство ТПУ Р-124;

- кевларовый противоосколочный подбой в зоне размещения экипажа и десанта.





5

БТР-70М «Скиф» обр. 2003, ОКР «Привод-1», ХКБМ&Николаевский бронетанковый завод (346 БТРЗ)


Очертания БТР-70М «Скиф» обр. 2003:

- стандартный вариант, в качестве вооружения сохранены 14,5-мм пулемёт КПВТ и 7,62-мм пулемёт ПКТ;

- боевая масса 13,0 т;

- запас хода по шоссе 560 км;

- дизельный двигателем УТД-20С1 мощностью 300 л.с. при 2600 об./мин;

- боковые люки - по типу БТР-80;







6

БТР-70 «Гром» обр. 2004, ХКБМ им. А.А. Морозова

Очертания БТР-70 «Гром»:



- вместо штатной башни установлен боевой модуль с вынесенным вооружением БМ-1М «Гром» (30-мм автоматическая пушка ЗТМ-2 (БК 360 снарядов), 7,62-мм пулемёт, 30-мм автоматический гранатомёт АГ-17 и ПТРК «Барьер» с боезапасом в 4 ПТУР).

- боковые люки - по типу БТР-80.

- 4 ПТУР ПТРК 9К111-1 Конкурс;

- СУО с прицельным комплексом ПНК-4С Агат;

- комбинированный прицел день-ночь ТКН-4С;

- зенитный прицел ПЗУ-7М;

- двухплоскостный стабилизатор вооружения СВУ-1000;

- система постановки завесы обнаружения лазерного облучения Линкей-СПЗ;

- навигационная система СН-3003 Базальт.





7

БТР-7 «Защитник» обр. 2005, Николаевский бронетанковый завод, Оружие и безопасность-2005

Очертания БТР-7 «Защитник» обр. 2005 (БТР-70Ди):





- боевая масса 12,2 т.;

- экипаж 3 человека;

- десант 7 человек;

- максимальная скорость – 100 км/час;

- 2 дизельных двигателя FPT IVECO Tector (Евро-3), мощностью 150 л.с. каждый;

- боевой модуль «Буг»;

- люки десанта от БТР-80;

- крупнокалиберный пулемёт КПВТ 14,5-мм;

-  7,62 мм пулемёт ПКТ;

- 30 мм гранатомет АГС-17;

- 2 ПТУР ПТРК «Барьер»;

- радиостанция Р-173;

- ТПУ Р174;

- дымовые гранатомёты СПЗ 902В «Туча», масса 12,3 т.

- пневматические бескамерные 12.00R20;





8

БТР-70Ди «Ингул» обр. 2005 Николаевский бронетанковый завод, Оружие и безопасность-2005


Очертания БТР-70Ди «Ингул» обр. 2005:


- боевая масса 13 т;

- боевой модуль Ингул;

- 30-мм автоматическая пушка ЗТМ-2;

- 7,62 мм пулемёт ПКТ;

- 30 мм гранатомет АГС-17

- 1 пусковая установка ПТРК «Конкурс»;

- СУО «Тандем-2» с комбинированным оптико-телевизионным прицельным комплексом ОТП-20 «Циклоп-1»;

- видеокамера командира Панорама.





9

БТР-3УН обр. 2005 (изделие 77.С.7), Киевский бронетанковый завод

Очертание БТР-3УН обр. 2005:


- боевая масса 15,0 т.;

- экипаж 3 человека;

- десант 9 человек;

- крупнокалиберный пулемет НСВТ-12,7 калибра 12,7;

- спаренный пулемет ПКТ калибра 7,62 мм;

- дневной прицел башенного стрелка ПП-61АМ с доработанной шкалой;

- СПЗ 902В «Туча»;

- модернизированная башенная пулеметная установка К1610.94.010сб-1 бронетранспортера БТР-70;

- комбинированный прибор наблюдения командира ТКН-3М или ТКН-1С с  инфракрасным осветителем ОУ-3ГА-2М;

- дневной прибор наблюдения командира ТПКУ-2Б (если ТКН-1С);

-прибор наблюдения механика-водителя ТВНЕ-4Б;

-инфракрасный прожектор ОУ-5;

- танковое переговорное устройство Matador 1C90M;

- радиостанция Thales OMAC VHF-90M;

- навигационное оборудование SP.S-162

- кевларовый противоосколочный подбой в зоне размещения экипажа и десанта;

- кондиционер Sankyo S9103;

- прибор наблюдения башенного стрелка ТНПТ-1;

- дизельный двигатель Deutz BF 6M 1015 мощностью 326 л.с. с вентиляторной системой охлаждения;

- американская 6-ти скоростная автоматическая трансмиссия Allison MD3066;

- колеса с шинами «MICHELIN» 335/R20XZLMPT TL или шины ДТ-64 фирмы «Днепрошина».





10

БТР-4А шифр ОКР «Ладья» обр. 2006 (изделие В1318А),  ХКБМ имени А.А. Морозова, «Аеросвіт-XXI» (АВІАСВІТ-2006 у г. Гостомель, Киевской области)


Очертания БТР-4А «Ладья» обр. 2006:



- боевая масса 19,3 т. (с боевым модулем «Гром»);

- бронированные стекла водителя и командира;

- отсек управления размещен в передней части корпуса;

- силовой отсек вместе с двигателем размещен в центральной части корпуса, слева, сразу за местом механика-водителя;

- десантный отсек расположен в задней части корпуса;

- кормовые двери для посадки и высадки десанта;

- по правую сторону между отсеками управления и десанта предусмотрен небольшой проход;

- боковые двери водителя и командира;

- индивидуальные подвесные сидения десанта;

- 4-тактный 6-ти цилиндровый двигатель Iveco Cursor 10 C10ENTC (БТР-4А) – объемом 10,3 л, мощностью 430 л.с.;

- вентиляторная СО и 5-ти скоростная АКПП В1318.40.010сб-1;

- одноместный боевой модуль с вынесенным вооружением «Гром»;

- комплекс обнаружения лазерного облучения «ЛИНКЕЙ-СПЗ» АВТ2.007.002 с системой постановки завесы и маскировки объектов спецтехники на 8 ПУ;

- стабилизатор вооружения СВУ-1000;

- 4-ре направляющих ПТРК 9П135М «Конкурс»;

прицельный комплекс наводчика-оператора ПНК-4С «Агат»;

- 30-мм автоматическая пушка ЗТМ-2 (2А42) (не менее 360 выстрелов (в двух лентах));

- 30-мм автоматический гранатомет АГ-17 (КБА-117) (150 выстрелов (в одной ленте));

- 7,62-мм пулемет КТ-7,62 (ПКТ) (не менее 1200 выстрелов);

- углы наведения блока вооружения по вертикали от –10˚ до +60˚;

- перескопический прибор дневного видения ТНПО-168В;

- прибор ночного видения водителя ТВН-5.





11

БТР-4А шифр ОКР «Ладья» обр. 2006 (изделие В1318А),  ХКБМ имени А.А. Морозова, Оружие и безопасность-2006




Очертания БТР-4 обр. 2006:

- одноместный боевой модуль БАУ-23х2.





12

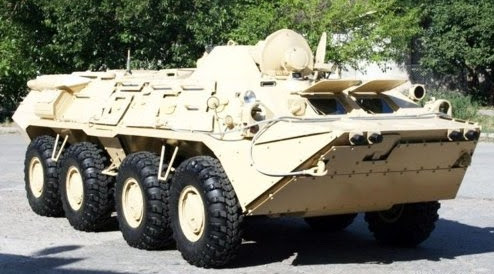

БТР-80UP обр. 2006, Николаевский бронетанковый завод



Очертание БТР-80UP обр. 2006:




- комплекс балистико-акустической защиты «Акустик», масса масса 1 м.кв.  30-50 кг, защита от пуль Б-32 калибра 12,7 мм;

- дизельный двигатель Д-80 мощностью 300 л. с.;

- демонтирована водометный движитель.



13

БТР-3Е-14,5 обр. 2007, ХКБМ имени А.А. Морозова&Киевский бронетанковый завод, 2007




Очертания БТР-3Е1 обр. 2007:

- двигатель УТД-20С1 мощностью 320 л.с.;





14

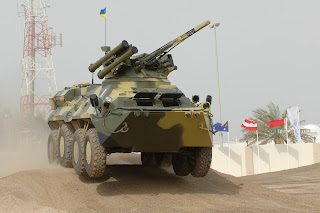

БТР-3Е1 обр. 2007, (изделие В1332), ХКБМ имени А.А. Морозова&Киевский бронетанковый завод, IDEX-2007


Очертание БТР-3Е1 обр. 2007:




- экипаж 3 чел.;

- десант 10 чел.;

- дизельный двигатель Deutz BF 6M 1015 мощностью 326 л.с. с вентиляторной системой охлаждения;

- американская 6-ти скоростная автоматическая трансмиссия Allison MD3066;

Transmission MD 3200SP;

- дистанционно-управляемый боевой модуль с дублированным управлением с места командира БМ-3 «Штурм»;

- система управления огнем «Трек»;

- колеса с шинами КИ-113.



15

БТР-4А (изделие В1318А),  ХКБМ имени А.А. Морозова, 2007





Очертания БТР-4А обр. 2007:

- боевой модуль БМ-3 «Штурм».





16

БТР-4А обр. 2009 (Изделие В1318А), ХКБМ имени А.А. Морозова, IDEX-2009


Очертания БТР-4А обр. 2009:

- дистанционно-управляемый боевой модуль БМ-7 «Парус» (К1616);
















16.1

БТР-4А обр. 2009, ХКБМ имени А.А. Морозова, День Незалежності 2009

Очертания БТР-4А обр. 2009:

- боевой модуль с вынесенным вооружением БМ-1М «Гром».



17

БТР-3Е обр. 2009, Киевский бронетанковый завод», MSPO-2009

Очертание БТР-3Е обр. 2009:

- боевой модуль БМ-3 «Штурм»;

- дизельный двигатель УТД-20С1 мощностью 300 л.с. при 2600 об./мин., с эжекционной системой охлаждения;

- 5-ти скоростная механическая коробка передач (индекс 14.1700105);

- установлен комплект дополнительной разнесенной защиты «Акустик»;





18

БТР-3У1 обр. 2010, Киевский бронетанковый завод







Очертание БТР-3ЕС обр. 2010:

- боевая масса 16,0 т;

- экипаж 3 человека;

- десант 6 человек;

- дистанционно-управляемый боевой модуль с дублированным управлением с места командира БМ-3С «Штурм-С»;

- дизельный двигатель УТД-20С1 мощностью 300 л.с. при 2600 об./мин., с эжекционной системой охлаждения;

- 5-ти скоростная механическая коробка передач (индекс 14.1700105);

- автоматическая пушка ЗТМ-1 калибра 30 мм (боєкомплект 200 снарядов);

- спаренный пулемет ПКТ;

- система управления огнем «Астра»;

- стабилизатор вооружения СВУ-500-10Р;

- комбинированный прибор наблюдения командира ТКН-3;

- прибор наблюдения механика-водителя ТВНЕ-4Б;

- радиостанция Р-173;

- ТПУ Р-174;





19

БТР-3Е1 обр. 2010, (изделие В1332А), ХКБМ имени А.А. Морозова&Киевский бронетанковый завод




Очертание БТР-3Е1 обр. 2010:







Фото 26.07.2014, Новые Петровци.

- боевая масса 16,5 т;

- модернизированный боевой модуль БМ-3М «Штурм-М»;

- радиостанция Tadiran VRC-950;

-ТПУ Р-174Т;

- навигационное оборудование СН-3003Н «Базальт»;

- цифровой стабилизатор вооружения СВУ-500-4Ц;

- система управления огнем «Трек-М»;

- оптико-электронный модуль ОЭМ-В;

- прибор наведения ПТУР ПН-Б;

- командирская видеокамера кругового наблюдения «Панорама-2П»

- СПЗ 902В «Туча»;

- автоматическая пушка ЗТМ-1 калибра 30 мм;

- спаренный пулемет КТ-7,62;

- 30-мм автоматический гранатомет КБА-117;

ПТРК комплекс 212 «Барьер»;

6-ти цилиндровый дизельный двигатель MTU 6R106TD21 объемом 7,2 л., мощностью 326 л.с. при 2100 об/мин., из вентиляторной системой охлаждения;

- 6-ти скоростная АКПП Allison 3200SP;

ночной прибор наблюдения механика-водителя и командира ТВНЕ-4Б;

- кондиционер;





20

БТР-4Е «Буцефал» обр. 2011 (Изделие В1318Е), ХКБМ имени А.А. Морозова,  «IDEX-2011»


Очертания БТР-4Е «Буцефал» обр. 2011:




- боевая масса 20,9 т.;

- экипаж 3 человека;

- десант 7 человек;

- база 4400 мм;

- ширина колеи 2410 мм;

- круговая защита уровня 2 STANAG 4569;

- видеокамера кругового обзора установленная на крыше боевого модуля для наблюдения и целеуказания «Панорама-2П»;

- дистанционно-управляемый боевой модуль БМ-7 «Парус» (К1616);

30-мм автоматическая пушка ЗТМ-1;

-30-мм автоматический гранатомет КБА-117;

- 7,62-мм пулемет КТ-7,62;

-2-ве боеготовых направляющих ПТРК «Барьер»;

- горизонтальный рядный трехцилиндровый двухтактный турбодизель прямого впрыска 3ТД-3А (494СА.ТУ) объемом 8,15 л мощностью 500 л.с. при 2600 об/мин;

- эжекционная система охлаждения;

- 5-ти скоростная АКПП В1318Е.40.010сб;

- система управления огнем «Аркан»;

- оптико-электронный модуль ОЭМ-В;

- прибор наведения противотанковых ракет ПН-Б;

- монитора командира;

- монитора наводчика-оператора;

- стабилизатор вооружения СВУ-500-4Ц-01;

- ТПУ АВСК-1;

- радионавигационное оборудование СН-3003М «Базальт»;

- боекомплект 1-й очереди (300 снарядов); (500 патронов), (29 гранат);

- комплект решетчатых противокумулятивных экранов корпуса бронетранспортера.



21_1

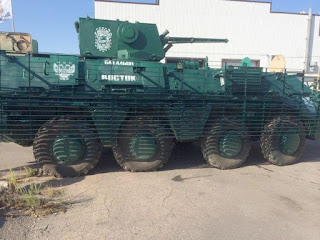

Командирская машина БТР-4К (Изделие В1321) с БМ «Парус» (К1616А) ), ХКБМ имени А.А. Морозова,  2012 год


Очертания БТР-4К (БТР-4ЕК) обр. 2012:

Отсутствует противотанковій ракетній комплекс «Барьер».





21

БТР-4В обр. 2012 (Изделие В1318В), ХКБМ имени А.А. Морозова,  Eurosatory-2012



Очертания БТР-4В обр. 2012:



- двигатель DEUTZ BF 6M 1015 CP;

- коробка передач Allison 4500RDS з гидродинамической передачей ТС-541;

- колеса с шинами Michelin и дисками типу Hutchinson;



22

БТР-70Т обр. 2012, Техимпекс, 2012



Очертание БТР-70Т обр. 2012:

- боевая масса 12,0  т.;

- экипаж 3 человека;

- десант 7 человек;

- длина 7,54 м;

- ширина 2,8 м;

- высота 2,34 м;

- клиренс 0,475 м;

- запас хода 600 км;

- ров 2,0 м;

- стенка 0,5 м;

- максимальная скорость 90  км/ч;

- максимальная скорость на плаву 9 км/ч;

- 2-ва дизельных двигателя Д-245.30Е2 каждый мощностью 156 л.с. (суммарная мощность 312 л.с.);

- прицел ПП-61АМ;

- установлены боковые двери-люка десанта по типу БТР-80;

- радиостанция Р-173М или (Motorola DM-4601е с 2017 года) вместо Р-123М;

- ТПУ Р-174;

- колеса с бескамерными шинами КИ-113;

- установлены передние и задние габаритные фонари от БТР-80.





23

БТР-4МВ «Зубило» обр. 2013 (Изделие В1343), ХКБМ имени А.А. Морозова,  IDEX-2013


Очертания БТР-4МВ обр. 2013:








- экипаж 3 человека;

- десант 7 человек;

- боевая масса 21,9 т.;

- длина 7850 мм;

- ширина 2900 мм;

- высота 2930 мм;

- измененная носовая часть;

- шестицилиндровый дизельный двигатель Deutz BF6M1015CP (Евро III), мощностью в 450 л.с.

- максимальная скорость по шоссе 110 км/ч;

- запас хода по шоссе 670 км;

- защита лобовой проекции от снарядов калибра 25 мм с расстояния около полукилометра;

- водитель и командир могут осуществлять посадку и высадку либо через корму, подобно десанту, либо использовать верхние люки;

- дистанционно-управляемый боевой модуль БМ-7 «Парус»;

- автоматическая пушка ЗТМ-1 калибра 30 мм;

- спаренный пулемет КТ-7,62 калибра 7,62 мм;

- автоматический гранатомет КБА-117;

- противотанковый ракетный комплекс 212  «Барьер»;

- 2-ве направляющие ПТУР «Барьер»;

- круговая защита повышенная с уровня 3 STANAG 4569;

- кормовая аппарель для посадки и высадки десанта;

- в аппарели также есть дополнительная дверь, которую можно использовать для посадки и высадки десанта.





24

БТР-3ЕН обр. 2013, Киевский бронетанковый завод, 2013, порт Илличевск, 27.02.2013




Очертание БТР-3ЕН обр. 2013:

- автоматический гранатомет АГ-17;

- спаренный пулемет ПКТ калибра 7,62 мм;

- дневной прицел башенного стрелка 1ПЗ-2;

-СПЗ 902В «Туча»;

- модернизированная башенная пулеметная установка 41-9300020 бронетранспортера БТР-70;

- комбинированный прибор наблюдения командира ТКН-3 с  инфракрасным осветителем ОУ-3ГА-2М;

-прибор наблюдения механика-водителя ТВНЕ-4Б;

-инфракрасный прожектор ОУ-5;

- радиостанция Р-173М;

- танковое переговорное устройство ТПУ Р-124;

- кевларовый противоосколочный подбой в зоне размещения экипажа и десанта;

- прибор наблюдения башенного стрелка ТНПТ-1;

- дизельный двигателем УТД-20С1 мощностью 300 л.с. при 2600 об./мин., с эжекционной системой охлаждения;

- 5-ти скоростная механическая коробка передач (индекс 14.1700105);

- колеса с шинами КИ-80Н.



25_1

Командирская машина БТР-3Е1К обр. 2013 (Изделие В1333), ХКБМ имени А.А. Морозова &Киевский бронетанковый завод, октябрь 2013


Очертания БТР-3К (БТР-3Е1К) обр. 2013:




- экипаж 3 человека;

- десант 6 человек;

- дополнительный энергоагрегат фирмы ХАТЦ;

- радиостанция Tadiran VRC-950;

- радиостанция Tadiran VRC-980;

- радиостанция Tadiran VRC-6020.



25

БТР-4Е1 обр. 2014 (Изделие В1347), ХКБМ имени А.А. Морозова, март 2014




Очертания БТР-4Е1 обр. 2014 для США:

-дополнительное разнесенное по бортам металокерамическое бронирование.





26

БТР-3Е с модулем CPWS-30 обр. 2014, CMI Defense



Очертание БТР-3Е обр. 2014:







- боевой модуль CPWS-30;

- 30 мм автоматическая пушка ЗТМ-1;

- комплекс балистико-акустической защиты «Акустик».





27

БТР-3Е-1У обр. 2014 (изделие В1332У), Киевский бронетанковый завод, аэродром Чугуев, декабрь 2014.


Очертание БТР-3Е-1У обр. 2014:

- боевая масса 16,0 т;

- экипаж 3 человека;

- десант 6 человек;

- максимальная скорость по шоссе 80 км/ч;

- дистанционно-управляемый боевой модуль с дублированным управлением с места командира БМ-3М «Штурм-М»;

- дизельный двигатель УТД-20С1 мощностью 300 л.с. при 2600 об./мин., с эжекционной системой охлаждения;

- 5-ти скоростная механическая коробка передач (индекс 14.1700105);

- радиостанция Р-173М;

- ТПУ Р-124;

- навигационное оборудование СН-3003М «Базальт»;

- передний пулезащитный резинотканевый щиток;

- приварки флянцев под установку комплекта решетчатых противокумулятивных экранов.



28

Макет колесного БТР от ЖБТЗ, Житомирский бронетанковый завод, февраль 2015.






29

БТР-3ДА обр. 2015 и БТР-3ДА/70 обр. 2015 (Изделие В1352 и В1352/70), ХКБМ&КБТЗ, 21 октября 2015


Очертания БТР-3ДА и БТР-3ДА/70 обр. 2015:






- боевая масса 17,8 т (с комплектом решетчатых экранов);

- боевой расчет 13 человек (3+10);

- корпус изготовлен из основания корпуса БТР-70 (в варианте БТР-3ДА/70);

- вспомагательный энергоагрегат SADKO DE-420Е;

- дизельный двигатель Deutz BF6M1015С мощностью 326 л.с.;

- автоматическая коробка переключения передач Allison 3200SP;

- пуленепробивные смотровые лобовые стекла;

- радиостанция HARRIS RF-7800V-S511;

- радиостанция «Либидь К-2РБ»;

- ТПУ АВСК-1;

- усиленный кевларовый противоосколочный подбой;

- навигационное оборудование СН-3003М «Базальт»;

- колеса с шинами КИ-113Г;

- комплект противокумулятивных решетчатых экранов;



30

БТР Варан обр. 2015, ТОВ НВК Техимпекс, Оружие и безопасность-2015









31

Колесная платформа «Арбалет» обр. 2015 (проект ), Завод «Ленинская кузня», Оружие и безопасность-2015


Очертание Арбалет обр. 2015 (проект ):






- полная масса 15,0 т;

- экипаж 3 человека;

- десант 6 человек;

- длина 6800 мм;

- ширина 2960 мм;

- высота 2400 мм;

- колесная база 3820 мм;

- дизельный 6-ти цилиндровый двигатель Volvo TAD843VE, рабочий объем 7,7 л, мощностью 320 л.с.

- 5 передач вперед и 1 назад автоматическая коробка передач Allison 3000;

- максимальная скорость по шоссе 110 км/ч;

- максимальная скорость на плаву 10 км/ч;

- запас хода 700 км;

- шины пневматические бескамерные Michelin XZL MPTTL 365/80R20;

- торсионная подвеска;

- боевой модуль «Киборг» в который входит крупнокалиберный пулемет калибра 12,7 мм и 40 мм гранатомет УАГ-40;

-  угол наведения по вертикали от -7 до +60 град;

- противоминную конструкцию днища корпуса;

- навесной комплект баллистико-акустической защиты «Акустик»







32

БТР-3Е1Д обр. 2016 (Изделие В1352), ХКБМ&КБТЗ, 2016


Очертания БТР-3Е1Д обр. 2016:


- боевая масса 16,5 т;

- боевой расчет 13 человек (3+10);

- посадочные места под установку вспомагательного энергоагрегата;

- дизельный двигатель Deutz BF6M1015С мощностью 326 л.с.;

- автоматическая коробка переключения передач Allison 3200SP;

- стандартный кевларовый противоосколочный подбой;

- радиостанция Р-173М;

- ТПУ Р-174;

- навигационное оборудование СН-3003М «Базальт».





33

БТР-4Е обр. 2016 (Изделие В1318Есб-2), ХКБМ имени А.А. Морозова»,




Очертания БТР-4Е(ДА) обр. 2016:



- силовая установка модульного типа;

- двигатель DEUTZ BF6M1015CP ресурс двигателя- 16000 моточасов (1000000 км пробега) мощностью

- коробка передач Allison 4500RDS ресурс 200000 км пробега;

- коробка раздаточная NDGS ТС;

- масса готового корпуса В1318Е.01сб-2 - 7398 кг;

- защитные противокумулятивные решетчатые экраны боевого модуля.





34

БТР-4В1 обр. 2016 (Изделие B1349), ХКБМ имени А.А. Морозова



Очертания БТР-4В1 обр. 2016 для Индонезии:

- поплавки;

- дистанционно-управляемый боевой модуль БМ-7 «Парус».



35

БТР-4В2 обр. 2016 (Изделие B1350), ХКБМ имени А.А. Морозова


Очертания БТР-4В2 обр. 2016 для Индонезии:

- поплавки;

- закрытая зенитная пулеметная установка с пулеметом КТ-12,7.





36

БТР-4Е обр. 2017, ХКБМ имени А.А. Морозова,  IDEX-2017




Очертания БТР-4Е обр. 2017 представленного на IDEX-2017:

- боевой модуль БМ2-30.





37

БТР-4МВ1 обр. 2017, ХКБМ имени А.А. Морозова,  Оружие и безопасность-2017


Очертания БТР-4МВ1 обр. 2017:








- боевая масса 24,9 т.;

- по периметру боевой машины расположены камеры обзора, работающие как в день, так и ночью системы кругового обзора;

- специальные эргономические кресла десанта для поглощения энергии взрыва.  поплавки для улучшения плаву чести;

- комплект модульной разнесенной бронезащиты из метало-керамических модулей;

- оптико-электронный модуль с тепловизионным каналом ОЭП-ВМ;

- стабилизатор вооружения СВУ-500-7Ц.





38

БТР-60МК обр. 2018, КОРТ, Оружие и безопасность-2018


Очертание БТР-60МК обр. 2018:














- система постановки завесы АЖИЮ.461449.001-002;

- фильтр-поглотитель AC-16340;

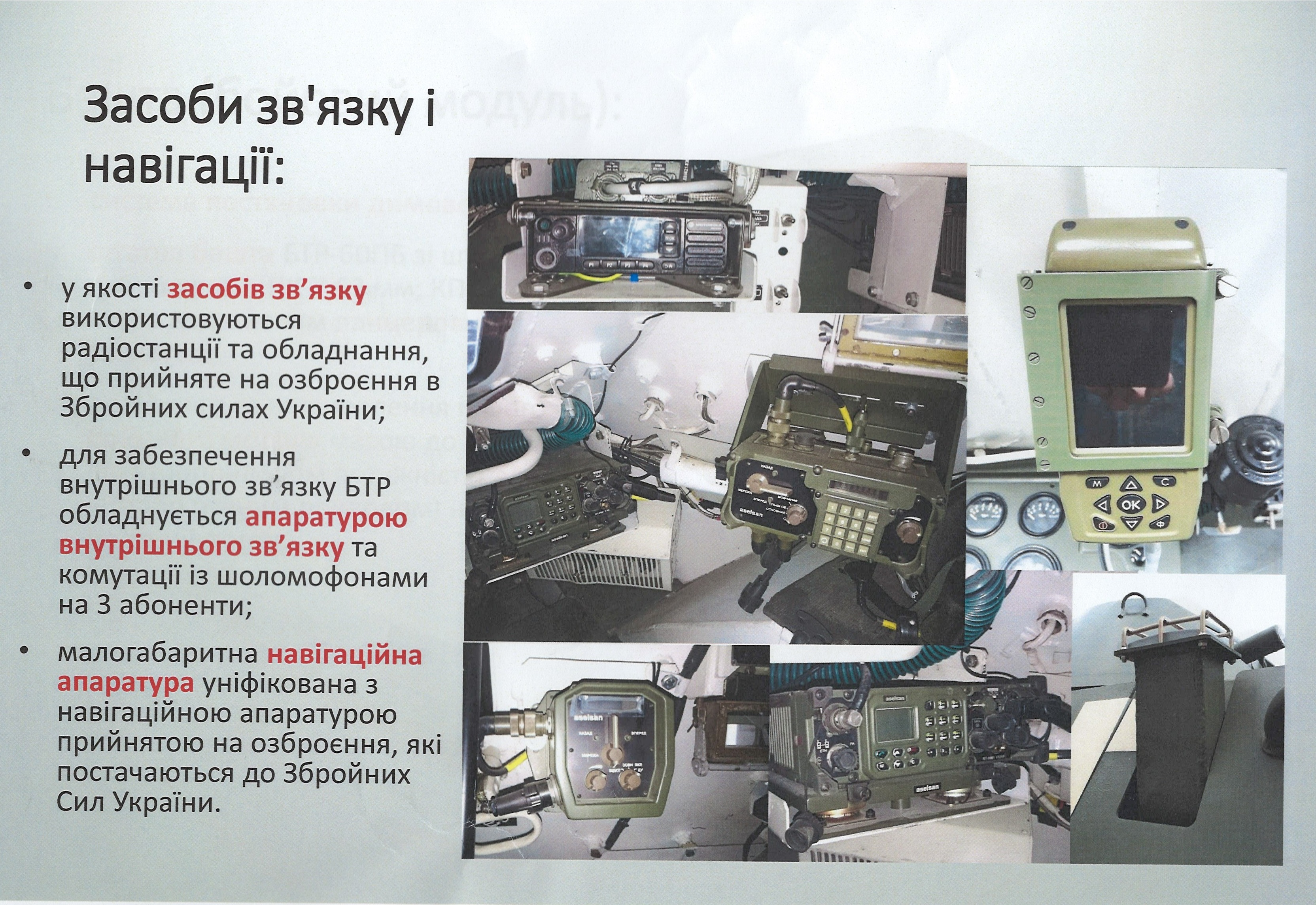

- навигационная аппаратура потребителей спутниковых навигационных систем ГЛОНАСС И GPS NAVSTAR СН-3003М «БАЗАЛЬТ» ПКАН.461513.017-03;

- ВИСТ.412129.017 прибор радиационной разведки ДРГ-Т;

- радиостанция «Лыбидь К-2РБ»;

- современные сиденья для десанта с противоминным эффектом;

- 2 дизельных двигателя Cummins общей мощностью 234 л.с. с электронной синхронизацией работы в исполнении «military»;

- дополнительная разнесенная защита корпуса, обеспечивающая защиту в лобной и боковой проекции от поражения пулями патронов 7,62х54 Б-32 с дистанции 10 м, защита также обеспечивает защиту от 12,7 Б-32 в лобной проекции с 60 м, в боковой со 100 м (класс STANAG уровень 3);

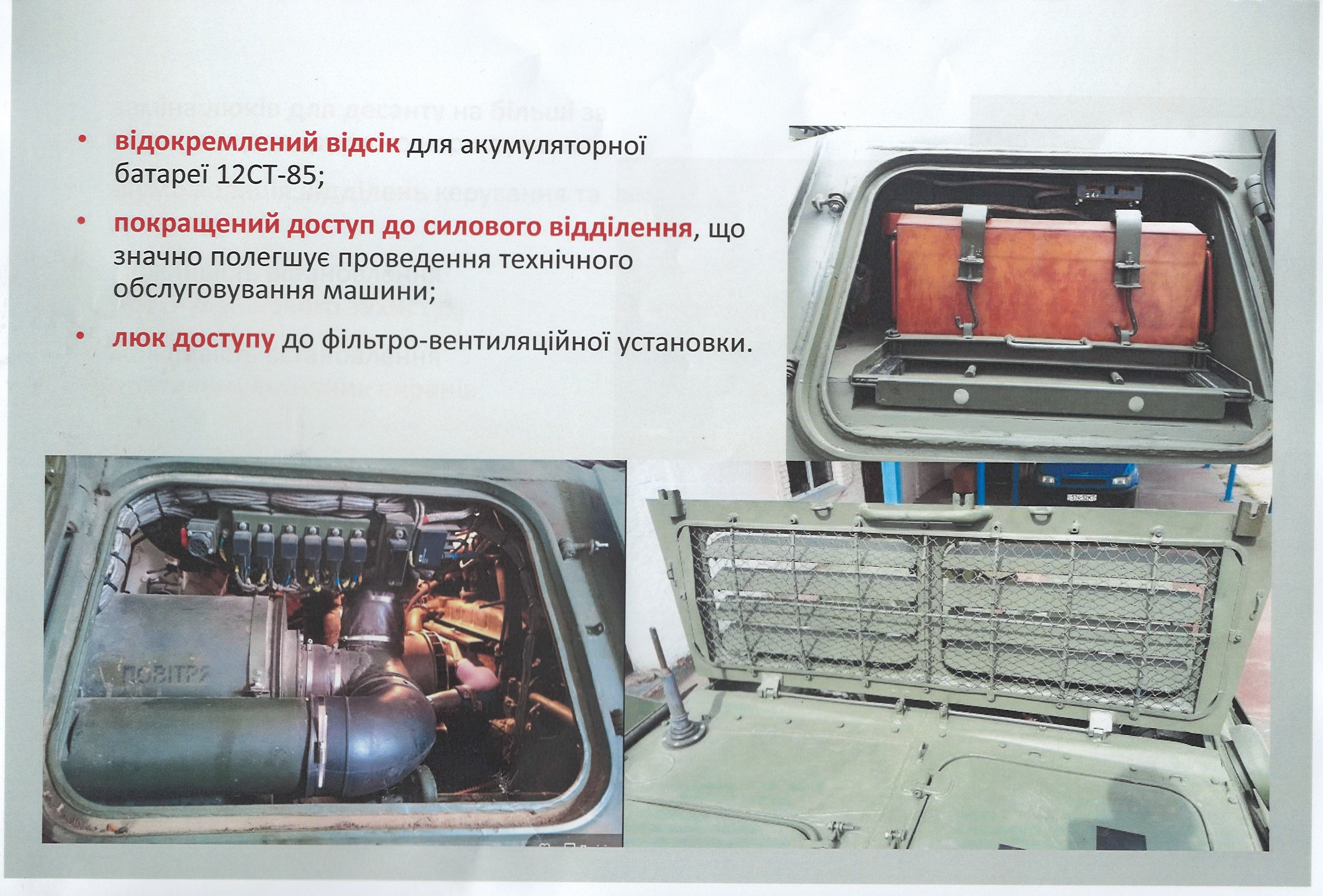

- отделенный отсек для аккумуляторной батареи 12СТ-85;

- улучшенный доступ в силовое отделение, что значительно облегчает проведение технического обслуживания машины;

- люк доступа к фильтро-вентиляционной установке.

- замена люков для десанта на большие по размеру для удобного использования;

- колеса оборудуются пневматическими бескамерными шинами КИ-113 12.00-R20 переменного давления;

- штатная башня БТР-60ПБ со штатным вооружением (ПК 7,62 мм; КПВТ 14,5 мм) с дополнительной защитой или боевой модуль «Фальконет» от БРДМ-НИК (БРМ «Мангуст»);

- современная противопожарная система, предназначенная для тушения в автоматическом режиме пожара, что может возникнуть в силовом отделении ВИСТ.468262.002 блок-пульт ПВО, ВИСТ.405222.001 термодатчики ТД-1У.





39

БТР-70Д (GM) обр. 2018, Житомирский бронетанковый завод, Оружие и безопасность-2018


Очертание БТР-70Д (GM) обр. 2018:




- 2-ва дизельных двигателя General Motors GM-6.2 каждый мощностью 165 л.с. (общей мощностью 330 л.с.);

- боевая масса 12,0 т.;

- экипаж 3 человека;

- десант 7 человек;

- скорость по шоссе 110 км/ч;

- модернизированный дистанционно-управляемый боевой модуль «Дельта-М» от БМП «Lazika»;

- 23 мм автоматическая пушка 2А14 (боекоплект первой очереди 150 снарядов);

- 7,62 мм пулемет ПКТ;

- цифровая многофункциональная система управления огнем с тепловизионной и телевизионной камерами;

- лазерный дальномер;

- стабилизатор вооружения;

- автомат захвата и сопровождения целей (АСЦ).







40

БТР «Варан» обр. 2018, Техимпекс, Оружие и безопасность-2018


Очертание БТР «Варан» обр. 2018:





- боевая масса 15,25 т.;

- экипаж - 3 человек;

- десант 8 человек;

- максимальная скорость - по шоссе 110 км / ч; на воде до 10 км / ч;

- запас хода - 750 км;

- боевой модуль «Спыс»;

- система управления огнем «Трек-2М»;

- 4-х тактный 6-ти цилиндровый рядный дизельный двигатель Deutz TCD 2013 L64V объемом 7,2 л., с водяным охлаждением и турбонаддувом, мощностью 320 л.с. при 2200 об/мин;

- коробка передач автоматическая сцепление - Allison 3000;

- шины пневматические, бескамерные Michelin XZL MPT TL 365/80 R20;

- базовая баллистическая защита от пуль 7,62 мм;

- противоминные сидения десанта;

- обзорные окна в десантном отделении;

- бойницы в десантном отделении корпуса;

- боковые двери десанта;

- откидная аппарель.





41

Отаман-3 обр. 2019 (Отаман-6x6), Практика, Оружие и безопасность-2019


Очертания Отаман-3 обр. 2019:



- боевая масса 23,0 т;

- колесная формула 6х6;

- многотопливный 6-цилиндровый дизельный двигатель Deutz TCD 2015 V6 рабочим объемом 11,9 л3 и мощностью 558 л.с. при 2100 об/мин;

- автоматическая трансмиссия Allison 4500SP;

- противоминная защита 8 кг ТНТ (3b);

- дистанционно-управляемый боевой модуль БМ-3М «Штурм-М»;

- система кругового обзора на 360 градусов;

- система прозрачной брони Land Platform Modernization Kit;

- базовая защита корпуса соответствует 2 классу STANAG, однако с дополнительной керамической защитой отвечает STANAG 4;

- осевая нагрузка на одну ось может достигать до 9,0 т;

- кондиционер;

- эргономические противоминные сидения десанта;

- откидная аппарель.





42

БТР-60ХМ «Хорунжий» (Отаман-8x8)  обр. 2021, Практика, «Цифровое будущее армии» 2021


Очертание БТР-60ХМ «Хорунжий» обр. 2021:


- полная масса с противопульной защитой – 13,0 т;

- максимальная скорость по шоссе – 100 км/ч, на плаву – 10 км/ч;

- запас хода по шоссе - 750 км;

- корпус с кормовой откидной дверью-аппарелью десантного отделения;

- компоновка с моторным отделением в правой передней части, отсеком водителя в передней левой части и более просторное десантное отделение в задней части корпуса;

- класс защиты – STANAG 4569 Level 1 – украинский стандарт бронестойкости для верхней и боковых частей корпуса ПЗСА-4 (защита от выстрела из СВД и АКМ пулями 7,62 мм с 10 метров);

- усиленная противоминная защита пола, стандарта STANAG level 2a/2b;

- турбодизельный двигатель Deutz 7,2-литра, мощностью 320 л. с.;

- гидромеханическая, 6-ступенчатая автоматическая коробка передач Allison;

- автономный генератор;

- современная климатическая и вентилляционная система;

- система кругового наблюдения (ситуационной осведомленности экипажа);

- противоминная защита состоит из многослойного пола;

- специальные противоминные эргономические сиденья десанта.
