Основные отличия семейства танков Леопард-2

Strv 122

1996

Первое появление: 1996 год Страна: Германия/Швеция

Швеция пыталась довольно долго найти замену старому танку серии S, Strv 103. Прежде всего, планировалось разработать что-то свое и организовать производство, но проект был закрыт в связи с высокой стоимостью. Наконец, список требований был определен и начались испытания танка. Это часто цитируемое соревнование проводилась между танками Leopard 2, Leclеrc и M1 Abrams. Окончательно было принято решение закупать вариант Leopard 2 на базе А5, адаптированный под требования заказчика. Это могло стать причиной того, что танк первоначально называли Leopard 2A5S, но его официальное обозначение всё же Strv 122.


Самое значительное отличие от немецкого Leopard 2А5 заключается в том, что Strv 122 — это не просто боевое совершенствование боевой системы, а совершенно новый танк. Это позволяет оптимизировать машину за счет использования современных материалов и процесса производства.



Strv 122 базируется на мангеймской конфигурации и во главу угла у него поставлена максимальная защита. Переднюю часть корпуса можно идентифицировать за счет установленных дополнительных модулей бронирования по всей длине, а также по впервые установленным квадратным прожекторам. Считается, что они дают лучшую обзорность водителю и выглядят более «стильно» (ох уж эти шведы). Дополнительные изменения корпуса связаны с ходовой частью. С целью повышения надежности танк Strv 122 оборудован более мощными торсионными валами и амортизаторами от самоходной гаубицы PzH 2000. Тормозная система теперь имеет диски большего диаметра, а места экипажа — ремни безопасности.

Двигательная установка такая же как и у других вариантов Leopard 2. Единственным изменением стала новая система вентиляции моторно-трансмиссионного отделения. Специальные клапаны соединяют отделение с кольцевыми радиаторами. Если они включаются, то воздух начинает отсасываться, создавая небольшое разрежение. Свежий воздух поступает снаружи, охлаждая двигатель, в результате значительно снижаются тепловые признаки заметности танка, что особенно важно при эксплуатации в холодной Швеции. Еще одно изменение корпуса — это установка шести аккумуляторов по 140 Ач, которые заменили обычные 8 аккумуляторов.

Изменения башни в основном идентичны изменениям у варианта А5. Знакомые многим клиновидные модули установлены в передней части башни и по бортам. Кроме того, защиту от атак сверху получила крыша башни, а также установлены новые сдвижные крышки люков командира и заряжающего.

Прицел PERI-R17A2 установлен за люком командира. Он оснащен бронированной створкой с электроприводом. Она может поворачиваться перед прицелом на 180 градусов.

Существенное повышение боевых качеств дала интеграция бортовой информационно-управляющей системы Tank Command and Control System (TCCS). Она предоставляет информацию о состоянии систем танка, а также тактические данные командиру и водителю.

Командир может выводить карты с различным разрешением на дисплеи и добавлять тактическую информацию. Обмен данными между машинами возможен при помощи двух дополнительных радиостанции.

Система управления огнем танка Strv 122 получила новый компьютер способный держать баллистические данные для 12 разных типов снарядов одновременно. В прицел EMES-15 встроен теперь более безопасный для глаз рамановский лазер. Дневной канал имеет обычное увеличение х12, а также увеличение хЗ при широком поле зрения. Основным вооружением танка Strv 122 является известная 120-мм гладкоствольная пушка L44. Она может вести огонь бронебойными подкалиберными снарядами и универсальным кумулятивным. Дополнительное вооружение состоит из спаренного и зенитного пулеметов. Кроме того, на танке Strv 122 установлена французская система «GALAX», заменившая обычные пусковые установки дымовых гранат. Кроме дымовых гранат система Galax также способна стрелять фугасными или специальными боеприпасами.

В общей сложности шведскими вооруженными силами было закуплено 122 танка Strv 122. Первые 29 танков были собраны в Германии, остальные 91 в Швеции. В соответствии с одним из требований контракта большая часть танков также была изготовлена в Швеции.

2001-???

Strv 122A

базового типа. Он похож на Leopard 2A5, но внешне его можно отличить по усиленному бронированию верхней части корпуса и верхней части башни. От 2А6ЕХ отличается длиной ствола с такой же увеличенной броней.

Strv 122B

2004



Первое появление: 2004 год Страна: Германия/Швеция

Швеция стала второй страной, установившей дополнительную противоминную защиту на свои танки Leopard 2. Также как и Leopard 2А6М, танк Strv 122B был оборудован дополнительным броневым листом, установленным на днище в передней части, а также новым подвесным сиденьем водителя.



Первоначально также планировалось установить в танк новый прицел командира. Предполагалось установить его на телескопической мачте, регулируемой по высоте. Опытный образец этого прицела был установлен, но в итоге от этой системы отказались и на серийные машины она устанавливалась.

Strv.122A была проведена модернизация, именуемая Strv.122B, на танке улучшена противоминная защита, модернизировано 14 танков.


2016

Leopard 2 A5DK




В 1997 году Дания подписала контракт с Германией о покупке из излишков Бундесвера 54 бывших в эксплуатации танков "Леопард-2" модификации А4 производства компании "Краус-Маффей Вегманн" (KMW). К 2000 году поставили 57 машин, введя в действие опцион контракта. К 2002 году 51 из них довели до требований национальных стандартов силами датского ОПК (шесть танков пошли на запчасти), а затем в 2002-2005 гг. модернизировали до уровня версии А5 на предприятиях KMW. При этом основные направления работ включали:

• усиление пассивной защиты экипажа и танка;

• повышение живучести ходовой части и энерговооруженности машины, в соответствии с увеличением веса при усилении бронирования;

• улучшение эргономики рабочей среды боевого отделения;

• внедрение модульности конструкции и открытой архитектуры систем и программного обеспечения для обеспечения последующих модернизаций.

На эти цели затратили 980 миллионов датских крон (138,3 миллиона долларов США по курсу 2002 года).

На основании опыта боевого применения танков Leopard 2 A5DK в Афганистане было принято решение о необходимости их модернизации. В марте 2016 г. Материально-техническая служба МО Дании (Forsvarsministeriets Materiel-og Indkøbsstyrelse — FMI) объявила тендер на производство первого прототипа. В рамках программы модернизации на 38 датских танках Leopard 2 будут установлены: 1) новые тепловизионные прицелы для командира и наводчика; 2) высокопроизводительная система климат-контроля в башне; 3) вспомогательный дизель-генератор в надгусеничной полке для обеспечения электроэнергией на стоянке без запуска основного двигателя; 4) бортовые решетчатые экраны для защиты от кумулятивных снарядов; 5) система кондиционирования воздуха в отделении управления; 6) усиленная подвеска для компенсации возросшей массы машины; 7) дополнительная противоминная защита корпуса; 8) маскировочный комплект для фронтальной проекции корпуса; 9) тепловизионная видеокамера переднего обзора для механика-водителя; 10) модернизированная 120-мм пушка L44 и новая пушка L55A1 — для 16 машин специальной комплектации; 11) аппаратура системы тактической связи и АСУБ

К важным пользовательским особенностям АСУБ "СитаУэа Фронтлайн" ее разработчики относят:

1) Высокая частота обновления местоположения дружественных сил.

2) Оптимизированная тактическая связь.

3) Поддержка радиосвязи с использованием интернет-протокола и без него.

4) Оптимизация для отображения информации на дисплеях малого размера.

5) Малый объем памяти процессора, требуемый для установки и работы ПО.

6) Простота изменения настроек при установке на технику различных типов.


Дополнительные изменения

планируется внести в конструкцию 16 машин исходя из опыта применения "Леопардов" в Афганистане, в том числе:


12. дополнительное бронирование головок приборов наблюдения на крыше башни;

13. наружные корзины увеличенного объема для возимого имущества и ЗИП;

14. дополнительный топливный бак;

15. панель внешнего управления с кнопкой аварийной остановки – когда в июле 2008-го при подрыве погиб мехвод, контроль над машиной был утерян и его с трудом удалось восстановить;

16. экранно-рассеивающие устройства на выхлопных патрубках двигателя для снижения заметности машины в ИК-диапазоне;

17. дополнительный воздушный компрессор;

18. противокумулятивные экраны увеличенной площади для защиты ходовой части;

19. маскировочный комплект для боковых проекций корпуса;

20. новая автоматическая система пожаротушения;

21. бронированная коробка с телефонным аппаратом в кормовой части танка для связи командира взаимодействующего пехотного подразделения с экипажем танка, особенно при ведении боя в населенном пункте (ранее аналогичная система устанавливалась на датских "Леопард-1", но потом такой полезный опыт благополучно позабыли);

22. штатная турельная установки для пулемёта над люком заряжающего – в предыдущих модификациях предусматривалась только возможность временного крепления;

23. резак проволоки в передней части башни для предотвращения повреждения заграждениями наружных деталей и членов экипажа в люках при действиях в городских условиях.


2008

Leopard 2A4 Evolution



Первое появление: 2008 год

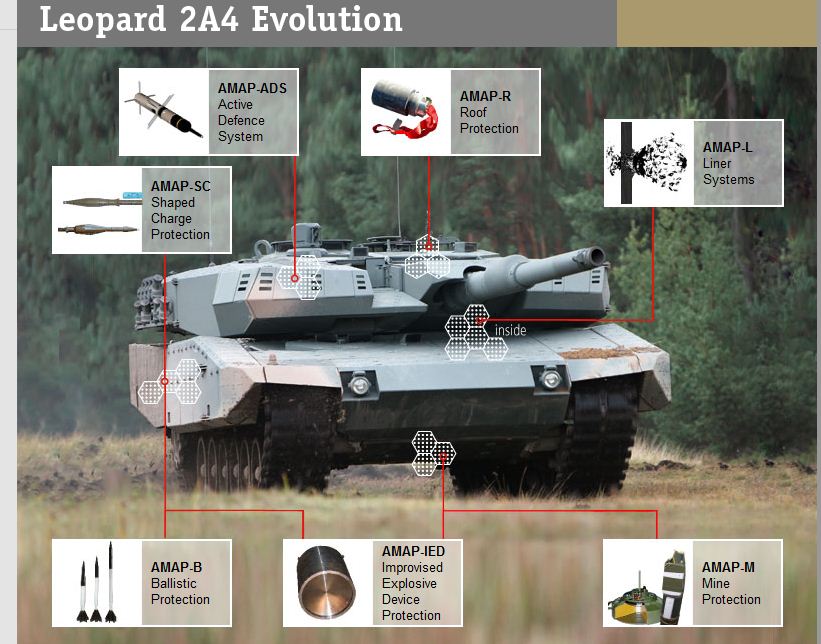

Leopard 2A4 Evolution - это бывший пакет модернизации брони, разработанный немецкой компанией IBD Deisenroth Engineering. Leopard 2 Evolution отличался новой модульной системой брони, содержащей броню AMAP следующего поколения.



В то время как Rheinmetall Revolution (теперь позиционируемая как Leopard 2 Tank Advanced Technology Demonstrator) включает в себя модульную систему бронирования, содержащую AMAP, она имеет значительное количество обновлений как в системах управления огнем, так и в других технологиях, недоступных от IBD, и поэтому представляет собой полностью отремонтированный и модернизированный основной боевой танк.

Пакет Evolution был разработан специально для нынешних или будущих операторов (в то время) излишков танков Leopard 2A4 и в конечном итоге был выбран Сингапуром для их импортированных излишков Leopard 2A4 и был интегрирован ST Kinetics .

Технология Leopard 2 Evolution была экспортирована в Сингапур для Leopard 2SG

Броня AMAP является преемником очень успешной системы бронирования компании MEXAS, которая использовалась не только на танках Leopard 2A5 и Leopard 2A6 , но и на ряде других военных машин в Североатлантическом союзе.

AMAP имеет несколько различных вставок для брони следующего поколения, каждая из которых адаптирована к конкретной угрозе, которая может быть установлена ​​в модульной системе брони Evolution в соответствии с требованиями клиентов, в зависимости от предполагаемого сценария. Кроме того, AMAP имеет систему активной защиты под названием AMAP-ADS, которая является типом жесткого уничтожения.

Модульная броня Evolution не только обеспечивала защиту нового поколения по лобовой дуге, но и обеспечивала всестороннюю защиту для ведения боя в населенных пунктах, но также и на крыше башни, защищая боевое отделение от атаки сверху.

AMAP-ADS

AMAP-ADS - это система активной защиты «hard kill», которая обнаруживает и перехватывает входящие снаряды с начальной скоростью более 2000 м в секунду. Он обеспечивает защиту на 360 ° от следующих угроз:

Противотанковые управляемые ракеты (ПТУР)

Ручное противотанковое вооружение (в том числе РПГ-7)

Снаряды KE всех калибров, среднего и большого калибра APFSDS

Взрывоопасные снаряды (EFP)

AMAP-B

AMAP-B - это высокотехнологичный композит, специально адаптированный для защиты от проникающих средств с баллистической и кинетической энергией и бронебойных снарядов. Соответствует стандарту STANAG 4569, его эффективность может быть увеличена с уровня 1 до 5, и он может выдерживать несколько попаданий бронебойных снарядов, а также поглощать энергию удара снаряда.

AMAP-IED

Защита AMAP-IED (самодельные взрывные устройства) использует комбинацию высокоразвитой керамической облицовки брони, энергопоглощающей противоминной защиты и технологий футеровки, что приводит к гибкому и модульному решению защиты IED от экстремальных угроз.

АМАП-М

В AMAP-M используется специальный усовершенствованный композитный материал, который предотвращает как катапультирование транспортного средства вверх, так и возникающую в результате силу, оказываемую на экипаж, когда мина подрывается под транспортным средством, и предотвращает попадание осколков в брюхо.

AMAP-SC

AMAP-SC - это композитная броня, специально разработанная для защиты от снарядов с заряженной формой, в частности от РПГ-7 и взрывоопасных снарядов (EFP).

AMAP-R

IBD удалось разработать сверхлегкую систему защиты крыши от бомб. Для надежной защиты транспортных средств от бомб и EFP сверхлегкий слой AMAP-R дополняется высокопроизводительным EFP-слоем (уровень 2). Эта двухфункциональная многослойная конструкция обеспечивает поверхностную плотность ок. 120 кг / м².

AMAP-L

AMAP-L - это высококлассный интеллектуальный лайнер для шпал, изготовленный из композитных волокнистых материалов, используемых для облицовки внутренней части резервуара. AMAP-L действует как внутренняя система защиты в случае, если внешняя броня пробита снарядами, чтобы защитить экипаж от осколков. AMAP-L также способствует снижению шума, вибрации и ИК-сигнатуры.

Сингапур

182 лишних Leopard 2A4 были заказаны в Германии в 2007 году. Поставки начались в том же году и были завершены в 2012 году. С тех пор многие из них были модернизированы элементами пакета IBD Evolution и переименованы в Leopard 2SG, который визуально выглядит больше. аналогичен ОБТ Evolution.

Rheinmetall Chempro GmbH

В 2007 году IBD Deisenroth и Rheinmetall вступили в стратегический альянс, сформировав структуру акционеров новой компании Rheinmetall Chempro GmbH, которая служит совместной производственной базой для производства высокотехнологичных систем защиты (AMAP) в Бонне.

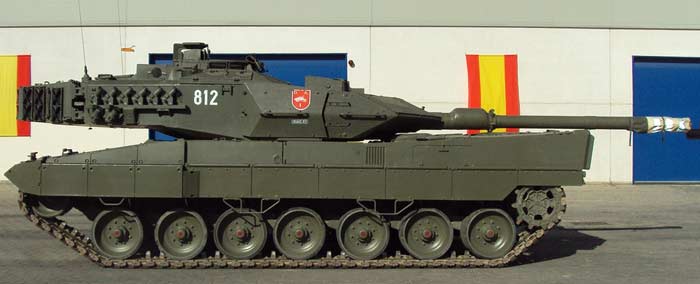

Leopard 2E

2003



Основные различия Leopard 2E от Leopard 2A6:

1) На лобовой броне корпуса установлены модули дополнительного бронирования.

2) На крыше башни установлена дополнительная защита.

3) Установлены сдвижные люки командира и заряжающего.

4) В корму корпуса встроена вспомогательная силовая установка, которая дополнительно доработана.

5) Установлена система охлаждения и кондиционер.

6) Изменена кормовая часть башни.

7) Установлена новая система пожаротушения.

8) Модернизированна СУО за счет установки новых тепловизоров в прицел командира и наводчика.

9) Установлена система LINCE (Leopard Information Control Equipment).

Для подготовки серийного производства и поставки на вооружение испанской армии танков Leopard 2, был подписан контракт с Германией по сдаче в аренду 108 танков Leopard 2А4 из состава Бундесвера. Танки поставлены в период с 1995 по 1996 гг. Планировалось использовать эти танки в течение пяти лет, чтобы обучить испанские экипажи. Поскольку лицензионное производство танка Leopard 2Е (испанская версия танка Leopard 2А6) было отложено, договор аренды переделали на договор лизинга, и в 2005 году Испания, наконец, выкупила эти танки. Модернизация этих машин не планирует модернизировать танки до уровня Leopard 2Е. В настоящее время эти танки остаются в строю как Leopard 2А4Е по крайней мере до 2025 года.

Что касается Leopard 2Е, то с Германией в 1998 году была достигнута договоренность о лицензионном производстве 219 танков в Испании. Было решено, что в Испании будет производиться 60% деталей и окончательная сборка, остальные 40% должны производится в других странах, в основном в Германии. Первые 30 танков изготовили в Германии и поставили в период с 2003 по 2006 гг Серийное производство в Испании началась в 2003 году и завершено в 2008 году после сдачи 219-го танка Leopard 2Е. Испанский танк Leopard 2Е по сути является копией танка Leopard 2А6, но с некоторыми усовершенствованиями. Лобовая броня корпуса и башни были улучшены за счет установки дополнительных модулей, аналогичных тем, что используются на шведском танке Strv 122. Также на башне установили сдвижные крышки люков командира и заряжающего.

В состав СУО были включены обновленные тепловизионные прицелы командира и наводчика. Танк оснащен информационно-контрольной системой LINCE (Leopard Information Control Equipment), которая позволяет обмениваться данными в цифровом формате для планирования способов выполнения предстоящих задач. Командир имеет цветной дисплей для отображения карты и ввода тактической обстановки.

Для обеспечения более длительного времени выполнения задач в условиях испанского климата, танк Leopard 2Е оснащен системой кондиционирования, расположенной в кормовой части башни. Она используется для подачи охлажденного воздуха членам экипажа, электронной аппаратуре. Вместе с кондиционером в кормовой части корпуса обязательно устанавливается ВСУ. Она используется для питания систем танка электроэнергией при остановленном основном двигателе. Это позволяет снизить расход топлива и уровень шума, когда танк находится на месте. Танк Leopard 2Е вместе танками с Leopard 2HEL и Strv 122В, можно рассматривать как наиболее мощную версию танка Leopard 2.

Авторы статьи: Сергей Суворов




LEOPARD 2HEL

2006

В начале 2002 года Греция объявила о закупке 170 танков Leopard 2. Основная часть которых, должна была быть произведена в Греции. Еще одну машину заказали для проведения реальных стрельбовых испытаний. Новый танк для Греции представляет собой греческий вариант танка Leopard 2А6. Корпус и башня танка производятся в Греции. При изготовлении расположение пакетов брони было оптимизировано, в результате чего уровень зашиты стал сравним с танками Strv 122 или Leopard 2Е. Стрельбовые испытания выявили некоторые слабые места в зашите танка, которые могут быть устранены. Дополнительные модули брони, установленные на корпусе и башне, точно такие же, как на шведском и испанских танках. Улучшенные пакеты брони установлены также и на бортах корпуса. Модули, прикрывающие направляющие колеса усилены и имеют разнесенное бронирование. Бортовые экраны такие же, как на танке Leopard 2А6. Силовая установка осталась без изменений, хотя предварительно и рассматривался вариант установки в танк Euro-Power-Pack. Но по экономическим соображениям оставили старую силовую установку.


Турки выбрали для ALTAY немецкий силовой агрегат (двигатель + трансмиссия), отличный от того, что ставили на  Leopard-2A4. В частности, они выбрали двигатель  MTU-883 (он же Europack) и трансмиссию  RENK HSWL-295. В отличие от них, при выборе Leopard-2 A6 HEL греческая сторона  оставила на нем тот же мотор-трансмиссионный блок, что и его более старая версия,  Leopard-2A4 - двигатель MTU-873 и трансмиссия RENK 354 HSWL. Таким образом греки достигли желаемого объединения. И у 883, и у 873 двигатель мощностью 1500 лошадиных сил, но они 15-летние новые. MTU-883 имеет меньший объем и, следовательно, меньший вес. Но до сих пор все пользователи Леопарда-2 в мире используют этот старый двигатель и не думают о его замене.


На корме корпуса изменены лючки для обслуживания. Видеокамера заднего вида для механика-водителя получила противосолнечный светофильтр. Правый борт в районе кормы корпуса несколько изменен из-за установки там ВСУ. На крыще бащни установлена дополнительная защита от боевых элементов типа «ударное ядро», а на защитном корпусе головки командирского прицела PERI-R17A2 установлена дополнительная бро-незащита. Крьшки люков командира и заряжающего сделаны сдвижными.   На танке Leopard 2HEL используется СУО танка Leopard 2А6, но с некоторыми усовершенствованиями. Основной прицел наводчика теперь использует современный тепловизионный прицел класса Ophelios-Р. На крыше башни установлен датчик боковой составляющей скорости ветра. Танк оснащен системой боевого управления и информации INIOCHOS BMS. Она обеспечивает отображение тактической информации и обмена данными в цифровом формате между различными подразделениями. У командира установлен дисплей, который отображает информацию о техническом состоянии танка или карту с тактической обстановкой Командир имеет возможность вводить и отправлять данные с помощью небольшой клавиатуры. Еще один дисплей установлен на рабочем месте механика-водителя. Он используется для установки и отображения точек маршрута движения.   На танке Leopard 2 HEL установлены современные цифровые радиостанции TRC-9500, обеспечивающие кодированную связь в телефонном режиме и режиме передачи данных. На сегодняшний день подобных средств связи нет ни на одной из версий танка Leopard 2. Еще одно важное улучшение в танке Leopard 2HEL - система кондиционирования воздуха, агрегаты которой установлены в корме башни с правой стороны. Поскольку они установлены вместо ящиков для хранения имущества, то новые корзины размещены на обоих бортах башни. Такие имеются только на танках Leopard 2HEL.


Основные отличие Leopard 2HEL от Leopard 2A6:

1) Корпус оснащён дополнительным бронированием корпуса (как на 2А6EX).

2) Изменены люки для обслуживания двигателя и топливной системы в корме корпуса.

3) Опора для пушки перенесена немного левее.

4) На корме корпуса установлена камера заднего вида для мехвода.

5) Убрана вспомогательная штанга с шаром на конце, показывающая кормовой срез машины.

6) В корме корпуса по правому борту установлена вспомогательная силовая установка.

7) Установлена дополнительная защита на крышу башни.

8) Люки на башне оснащены сдвижными крышками.

9) Прицел PERI-R17A2 получил защитный кожух.

10) В основной прицел наводчика встроен тепловизор класса Ophelios-P.

11) На крыше башни установлен датчик бокового ветра.

12) Танк оснащён командно-информационной системой тактического уровня INIOCHOS.

13) Установлены дисплеи для отображения тактической информации.

14) Установлена коммуникационная цифровая система WISPR.

15) За местом командира установлены две радиостанции TRC-9200.

16) Вместо ящиков для хранения имущества в корме башни установлен кондиционер.

17) Установлены дымовые гранатомёты аналогичные 2А6М.



Strv.122B+

2010



В 2010-2011 гг. построен прототип Strv.122B+, на котором установлены новейшие модульные бронеконструкции.



Шведское Управление оборонных материалов (FMV) провело в 2010 году программу изучения модифицированной версии Strv 122. Этот технический демонстратор был оснащен модулями брони из пакета брони AMAP ™ компании IBD Deisenroth Engineering (ныне известного как Rheinmetall Chempro).

Strv 122C

Автомобиль, являющийся усовершенствованием типа 122A. Общие улучшения включают модернизацию прицела командира с R17A2 до R17A3 и замену шнурков Ophelios-P шнурками ATTCA. Внешняя и нижняя броня кузова автомобиля также усилена, как и у типа 122B, сиденье водителя полностью отделено перегородкой, а подставка для гильзы в передней части кузова должна быть заменена материалом с хорошей амортизацией.

В настоящее время модернизация ведется в Германии, и ожидается, что она будет завершена к 2021 году.

Strv 122D

Основанный на 122B, это автомобиль, который получит обновление, которое будет применено к 122C. Остальные характеристики такие же, как у 122C, но сохранены характеристики повышенной брони типа B.


2010

Leopard 2 Revolution


MBT Revolution представляет собой модульный пакет модернизации основных боевых танков Leopard 2A4 . Он был разработан Rheinmetall. Впервые этот ОБТ был представлен в 2010 году.





Отличия MBT Revolution от Leopard 2A4:

1) Установлен комплекс повышения живучести AMAP.

2) Установлен электропривод башни.

3) Использована новая цифровая СУО.

4) Полностью переработан интерьер башни.

5) Установлена цифровая информационно-управляющая система.

6) Установлены новые цифровые дисплеи у экипажа.

7) Установлена система беспроводной передачи данных.

8) Установлены новые компьютеры с более мощными процессорами и меньшим временем реакции.

9) Интегрирована система обучения экипажа.

10) Многие органы управления заменены новыми цифровыми системами, что увеличило внутреннее пространство башни.

11) Новый полностью стабилизированный командирский прицел SEOSS с тепловизором Saphir.

12) Добавлена встроенная система управления огнём для командирского прицела, позволяющая контролировать основное и дополнительное вооружение через командирский прицел.

13) Установлена система ситуационной осведомлённости, включающая дневные и ночные камеры по периметру танка с системой оповещения и слежения за целями.

14) На крыше установлен дистанционно-управляемый боевой модуль.

15) Установлен кондиционер и система климат-контроля.

16) Установлена вспомогательная силовая установка.

17) Установлена система ROSY

18) Установлен улучшенный командирский тормоз.

19) В боекмоплект добавлены программируемые выстрелы DM11, БОПС DM53A1 и DM63, снаряд PELE.

20) Улучшена защита боекомплекта.

21) Улучшена система вентиляции и защиты от ОМП.

22) Установлена система контроля узлов и подсистем танка.

23) Доработана ходовая часть.




Как видно, MBT Revolution по набору улучшений значительно превосходит версию Leopard 2A4 Evolution. Отличить их можно по форме лобовых модулей, наличию на MBT Revolution камер и дымовых гранатомётов ROSY по углам башни.

На фото: MBT Revolution.

Один из важнейших факторов усиления защищенности машины - разработанная фирмой Rheinmetall система постановки дымовой завесы ROSY. Она не только образует мультиспектральное дымовое облако на обнаруженном направлении облучения менее чем за 0,6 секунды, но и формирует динамическую дымовую «стену», позволяющую танку быстро уклониться от поражения в случае массового подлета противотанковых ракет.

Бортовое оборудование танка включает стабилизированную в двух плоскостях оптико-электронную систему обнаружения. В ее состав входят тепловизор, дневная камера и лазерный дальномер. Необходимые командиру и наводчику для оценки ситуации данные - цель, дальность до нее, тип боеприпаса, состояние самой системы - выводятся на дисплей в боевом отделении. На нем может отображаться как круговая панорама поля боя, так и его фрагмент, видимый через обычный прицел.

 Постоянное круговое наблюдение за полем боя, снижающее нагрузку на командира и наводчика, обеспечивается системой информирования (SAS). В ее функции входят автоматическое обнаружение и отслеживание потенциальных целей. SAS состоит из четырех оптических модулей (хотя для снижения цены модификации допускается установка только двух из них) на углах башни, каждый из которых имеет три объектива с углом поля зрения 60 градусов, а также цветной камеры высокого разрешения и компонентов ночного видения. Для сокращения времени реакции экипажа на угрозу информация об обнаруженной SAS цели может немедленно передаваться в СУО, в первую очередь на дистанционный боевой модуль нового поколения Qimek, расположенный на крыше башни.

В состав боекомплекта модернизируемого танка предлагается включить новые типы боеприпасов. Помимо уже упоминавшегося осколочно-фугасного снаряда DM 11, это оперенный подкалиберный снаряд с отделяющимся поддоном DM-53 (LKE II) длиной 570 мм, снабженный сердечником из сплава вольфрама (принят на вооружение в 1997 году), его модификация DM-53А1 и дальнейшее развитие DM 63. Два последних боеприпаса позиционируются как первые в мире ОПБС, сохраняющие постоянные баллистические характеристики вне зависимости от температуры окружающего воздуха. По заявлению разработчика, снаряды оптимизированы специально для пробивания «двойной» реактивной брони и способны поражать в лоб все типы современных танков. Этими бронебойными боеприпасами можно вести огонь из 120-мм гладкоствольных орудий фирмы Rheinmetall с длиной ствола как 44, так и 55 калибров.

Комплекс бортового оборудования танка интегрирован в АСУ тактического звена INIOCHOS, разработанную все той же компанией Rheinmetall и позволяющую распространять информацию от командира бригады до отдельного военнослужащего или боевой машины. Эту систему используют в вооруженных силах Греции, Испании, Швеции и Венгрии. Все они, за исключением ВС последней, имеют в своих арсеналах и различные модификации Leopard 2.

Таким образом, модернизация танка, проведенная по проекту MBT Revolution, позволяет превратить бронированного монстра, идеология создания которого предусматривала ведение танковых битв по образу и подобию сражений Второй мировой войны, в современную машину, одинаково хорошо подготовленную как для боев с танками противника, так и с партизанскими формированиями, обладающими лишь мобильными противотанковыми средствами. Новейшие разработки в области электроники, оптики, связи дают экипажу вместо весьма ограниченных по углу зрения и дальности отрывочных «картинок» в перископах и прицелах полную панораму окружающего пространства, отображающую местоположение противника и маневры своего подразделения. Концепция цифровой башни фактически помогает экипажу смотреть сквозь броню. А ведь именно это свойство является одним из наиболее важных при создании танка нового поколения с необитаемой башней и бронекапсулой для экипажа, каким задумывался отечественный Т-95. То есть если имеется возможность отработать важнейшие технологии будущего на уже построенных ранее машинах, с разработкой принципиально новой концепции ОБТ спешить пока не стоит, ведь модернизационный потенциал танков третьего послевоенного поколения пока не исчерпан.






Танк Leopard 2A7+

2010

Впервые этот танк был показан на выставке Eurosatory 2010 года немецкой компанией Krauss-Maffei Wegmann (KMW).

Обновленный танк оптимизирован к использованию как в обычных боевых операциях, так и для действий в условиях города.

Leopard 2А7+ является модернизацией Leopard 2A6, вооруженного 120-мм гладкоствольной пушкой Rheinmetall с длиной ствола 55 калибров. Существует также возможность обновления варианта Leopard 2A4/Leopard 2A5 с короткой 120-мм пушкой (длина ствола 44 калибра) до последнего стандарта Leopard 2А7+.

KMW на выставке сообщил, что Leopard 2А7+ представляет собой модульный пакет обновления, который может быть оптимизирован с учетом конкретных потребностей пользователей. Версия, показанная на Eurosatory - это верхний уровень Leopard 2А7+, в котором применены все возможности модернизации, в результате чего боевой вес танка составляет около 67 тонн.


2014

Leopard-2A7



Немецкая армия получила первый Leopard-2A7

10.12.2014

Как пишет журнал "Jane's Defense Weekly" Кристофер Ф. В статье Кристофера Ф. Фосса «Германия получает первый ОБТ Leopard 2A7» говорится, что немецкая компания Krauss-Maffei Wegmann (KMW) 10 декабря 2014 года проинспектировала генерального инспектора Сухопутных войск Германии на его заводе в Мюнхене. Танк Леопард-2, Леопард-2А7.

Танк Leopard-2A7 является дальнейшим развитием Leopard-2A5, Leopard-2A6 и Leopard-2PSO (операция в поддержку мира), который максимально использует опыт канадской армии по использованию танка Leopard-2 в Афганистане.

Немецкая армия заказала 20 Leopard-2A7, 19 из которых должны были быть переданы 203-му танковому батальону (21-я танковая бригада 21-я танковая бригада) в ближайшее время с завода KMW в Мюнхене. Батальон дислоцируется в Августдорфе (к северу от Рейна-Вестфалии) и в настоящее время имеет на вооружении 44 Leopard-2A6. А оставшаяся одна машина будет использована для целей экспертизы.

Как сказал генерал-лейтенант Корф, «это хороший день для немецкой армии» и что «они очень довольны Leopard 2A7».

На самом деле, эти 20 партий Leopard-2A7 являются бывшими модернизированными Leopard-2A6NL голландской армии, которые были доставлены в Германию канадской армией в качестве компенсации за Leopard-2A6M. Немецкая армия надеется, что при наличии финансирования сможет модернизировать весь парк Leopard-2A6 до уровня Leopard-2A7.

Танк Leopard-2A7 сохранил 120-мм гладкоствольную пушку Rheinmetall L / 55, но обновили боевой комплект - новое поколение подкалиберного бронированного снаряда DM63 APFSDS-St Новейший немецкий программируемый фугасный снаряд Rheinmetall DM11. Напомним, у снаряда DM11 предусмотрено три режима работы: контактный, с задержкой и воздушным ударом. Режим диктуется с пульта управления зарядным устройством, когда выстрел уже помещен в камуфляж, а если выбран режим воздушной подрыва, дальность взрыва автоматически попадает в снаряд.

Leopard-2A7 имеет усиленную защиту, включая новое поколение пассивных наполнителей брони и усиленное морское дно от мин и беглецов. Автомобиль также оборудован бортовыми модулями брони, хотя дополнительную броню у немцев не заказываете.

Среди других нововведений - новый механический приводной клапан, полностью электронные приводы пушек, вспомогательная силовая установка (ВСУ) и кондиционер. Последние два уже давно появились в зарубежных заказах на Leopard-2 (Греция, Испания, Дания) - хотя немецкая армия до сих пор не очень хорошо экономила на кондиционерах и вспомогательных силовых установках.

Командир танка получил установленную на крыше башни панорамную мишень, которая включает тепловизионную камеру 3-го поколения, встроенный лазерный дальномер и дневную ПЗС-видеокамеру (речь идет о панорамной цели Airbus Defense and Space PERI-17A3. Старая панорамная мишень, PERI-17A2 был модернизирован с помощью модернизированной тепловизионной камеры 3-го поколения (Attica). Мишень также оснащена тепловизионным прицелом 3-го поколения.

Опытный образец Leopard-2A7 также испытывался с 12,7-мм пулеметом, дистанционно управляемой башней FLW-200, оснащенной M2HB, хотя немецкая армия не заказывала такие башни.


2014

МВТ Evolution



Первое появление: 2014 год



 МВТ Evolution на выставке Eurosatory 2014




 МВТ Evolution – это еще один изумруд в ряду Leopard 2A4 Evolution и МВТ Revolution. В то время как первый продемонстрировал новый комплект защиты, а второй новую систему управления огнем для командира, вариант МВТ Evolution нацелен на практическую демонстрацию комплекта бронирования. Этот танк был представлен на выставке Eurosatory 2014 со своей новой защитой и системой постановки дымовой завесы ROSY.


2016

Leopard 2PL

28 мая 2020 года сообщило, что передало Войску Польскому первые два модернизированных основных танка Leopard 2PL, переоборудованных из ранее поставленных из Германии танков Leopard 2A4. Приемный акт по результатам испытаний двух первых модернизированных танков Leopard 2PL был подписан 8 мая 2020 года, и на "этой неделе" эти два танка были переданы в войска. Поставка еще трех модернизированных танков должна быть произведена "до конца недели".

Демонстрационный образец танка Leopard 2PL, подготовленный Rheinmetall Landsysteme и впервые представленный летом 2016 года. Автомобиль был получен за счет ресурсов немецкой компании и не имел всего запланированного и полностью функционального оборудования, включенного в пакет модернизации.


Общие вопросы и график модернизации до стандарта Leopard 2PL

Помимо Zakłady Mechaniczne Bumar-abędy, в программе принимают участие и другие предприятия Группы польских вооружений. Наиболее важные из них:

 Wojskowe Zakłady Motoryzacyjne из Познани, которые, участвуя в капитальном ремонте танков Leopard 2A5, также ремонтируют силовые агрегаты;

PCO, которая поставит две тепловизионные камеры KLW-1 Asteria для модернизированных прицелов наводчика и прибор наблюдения командира для каждого танка, а также комплект видеокамер для наблюдения за пространством в корме танка KDN-1 Nyx);

Zakłady Mechaniczne Tarnów и Zakład Mechaniczny Bumar-Mikulczyce, ответственные за производство и поставку электрических приводов поворота башни и систем стабилизации оружия EWNA;

Росомаха отвечает за доработку и доставку дополнительных элементов брони башни;

Центр исследований и разработок механического оборудования OBRUM из Гливиц, который будет проводить капитальный ремонт и модернизацию тренажеров и тренажеров, находящихся в стране.

Весь проект был разделен на пять этапов с точки зрения работ, выполняемых ZM Bumar-abędy и его внутренними партнерами:

Программа модернизации Leopard 2PL включает, помимо проведения капремонта танка, установку дополнительной модульной защиты корпуса и башни, вспомогательной силовой установки, новой противопожарной аппаратуры, усовершенствованных прицелов командира и наводчика с тепловизионными камерами KLW-1 Asteria III, прибора ночного видения KDN-1 Nyks механика-водителя, электрических приводов стабилизации пушки (вместо гидравлических), модернизацию системы управления огнем, введение в боекомплект пушки новых 120-мм выстрелов Rheinmetall DM11 и DM63.



Версия Leopard 2PL - это модернизация танков Leopard 2A4, уже находящихся на вооружении Польской армии.

Leopard 2PL по сравнению с Leopard 2A4, модернизация включает следующие вопросы: установка прицела командира и наводчика (камера 3-го поколения), дополнительных баллистических модулей на башне, замена системы гидравлической стабилизации на новую цифровую систему, установку модернизированного пожаротушения и нового пожаротушения. Системы, внедрение новой системы управления и контроля командира, доработка системы диагностики, внедрение Вспомогательной силовой установки - ВСУ (17 кВт), нового турельного отсека для размещения экипажа и индивидуального буксирно-эвакуационного оборудования для увеличенной массы танка. модернизация основного орудия с адаптацией к новым типам боеприпасов, внедрение камеры заднего вида для водителей день-ночь.



https://bmpd.livejournal.com/4043441.html


Leopard 2A6MA2

11.04.2018

Leopard 2A6MA2 оснащен голландской системой управления боем (BMS), в том числе системой слежения за войсками, согласно данным Министерства обороны Нидерландов. Немецкие Leopard 2 Panzerbataillon 414 также будут модернизированы до стандарта 2A6MA2 и оснащены голландской BMS, чтобы они могли работать с 43-й механизированной бригадой, сообщил Jane’s представитель министерства .







Использование влияния

Чтобы поддерживать танк в боевом порядке, Сухопутные войска в 2015 году договорились с  Бундесвером о совместном создании PzBtl 414 и передаче его под командование 43 Mechbrig. Теперь пришло время еще больше использовать поразительную мощь Leopard и по-настоящему интегрировать Panzerbataillon 414.

Сегодня мы доставили три новых танка Leopard ll в Мюнхен, Германия. Они оснащены как немецкими, так и голландскими системами связи и информации (система боевого управления). В результате Германия и Нидерланды интегрированы в цифровую форму. Этим проектом наша ИТ-компания JIVC показывает, что мы не только технические, но и социально инновационные.

Поставка трех новых Leopard II в Мюнхен.

Благодаря голландской системе управления полем боя 414-й немецко-голландский танковый батальон может полностью участвовать в голландской бригаде. У танков теперь также есть система слежения за синей силой, с помощью которой они могут различать собственные войска. Это значительно снижает риск обстрела дружественных войск. 414-й танковый батальон до января 2019 года получит 17 модифицированных основных боевых танков. Число увеличивается до 48 штук.

Модифицированные танки незамедлительно примут участие в германо-голландском вкладе в оперативные силы НАТО в 2019 году. Они примут меры, если возникнет угроза территории НАТО.

  • Новое оборудование:
    • Голландская система управления полем боя
    • Система слежения за синей силой
  • К январю 2019 года 17 модифицированных боевых танков поступят в 414-й танковый батальон, который должен вырасти до 48 единиц.
  • Модифицированные основные боевые танки запланированы на 2019 год в качестве германо-голландского вклада в Силы быстрого реагирования НАТО.

Краусс надеется доставить следующую партию из 17 единиц брони к концу июня.

Вторую партию из 17 танков KMW должна поставить к июню.

В частности, для немецких экипажей внедрение танков с цифровыми системами управления и контроля стало настоящим открытием. Оснащенный комбинацией проверенной голландской системы управления полем боя (BMS) и немецкого боевого компьютера Centurion, батальон 414 является неотъемлемой частью системы командования и управления в составе 43-й механизированной бригады под командованием батальона.

Оснащен цифровыми системами управления, которые позволяют 414-му танковому батальону командовать 43-й бригадой Gemechaniseerde:

Система управления полем боя голландской армии

Командный компьютер Центурион Бундесвера 16 танков

Так же , как взвод ОТК, Kompanie получат немецкие танки. 18 штук если быть точным. 16 на 4 взвода и 2 штабных танка: для командира и его заместителя. Нидерланды привезут свои последние 16 танков для сотрудничества. Это количество осталось после продажи 100 единиц Финляндии в начале 2014 года. Германия модернизирует 16 голландских танков и добавляет их в свою базу танков. Затем Нидерланды сдают в аренду 18 танков, которые составляют компанию.


Leopard 2A7V



29 октября 2019 года

Церемония выпуска нового немецкого ОБТ Leopard 2A7V и датского Leopard 2A7DK на заводе Krauss-Maffei Wegmann (KMW) в Мюнхене.







Франк Хаун, председатель правления KMW, вручил символические ключи от первых двух систем автомобиля послу Королевства Дания Фриису Арне Петерсену и статс-секретарю Федерального министерства обороны доктору Питеру Тауберу. Обе страны получают сопоставимые варианты основного боевого танка Leopard 2 A7.



Значительно повысились защита, подвижность, огневая мощь и управляемость. Основные особенности включают еще более высокий уровень защиты, высокопроизводительный источник питания, новые системы защиты от радиопомех и кондиционирования воздуха, а также интеграцию систем C4 I для удовлетворения требований современной сетевой работы. Модернизация трансмиссии и дальнейшая оптимизация стабилизации оружия во время движения повысили маневренность и боевые качества машины. К 2022 году датская армия получит в общей сложности 44 машины Leopard 2A7. К 2023 году Федеральные вооруженные силы Германии получат 104 машины Leopard 2A7V.



Leopard 2A4HU



22.07.2020

22 июля 2020 года в расположение 11-й танкового батальона 25-й пехотной бригады венгерской армии в Тата были доставлены из Мюнхена с предприятия германской компании Krauss-Maffei Wegmann (KMW) первые четыре танка Leopard 2A4HU из 12 заказанных Венгрией.






24 июля полученные первые четыре танка Leopard 2A4HU были продемонстрированы в Тата министру обороны Венгрии Бенко Тибору.


Leopard 2A7A1

23.02.2021

Компания Rafael Advanced Defense Systems сообщила, что после решения, которое было принято германским оборонным закупочным ведомством BAAINBw и одобрено Бундестагом, Rafael получила контракт на поставку первой партии комплексов Trophy германскому производителю танков Leopard 2 компании Krauss-Maffei Wegmann (KMW), предусматривающий предоставление  комплектов для оснащения роты танков, запчастей, а также техническую подготовку. Комплексы будут поставлены в течение следующих нескольких лет.  Ожидается, что в будущем Германия закупит дополнительные комплексы  Trophy для оснащения большей части своего парка танков Leopard 2 возможностями активной защиты.


Rаfael заявляет, что разработанный ею КАЗ Trophy обеспечивает надежную и проверенную в боях защиту от ракетных угроз и одновременно определяет источник вражеского огня для немедленного реагирования. Trophy - это единственный в мире полностью интегрированный, проверенный в боях КАЗ, который с 2010 года устанавливается на танки Merkava и  бронетранспортеры Namer Армии обороны Израиля. С момента своего первого перехвата в 2011 году, комплекс Trophy произвел множество боевых перехватов без травм экипажей или солдат пехоты или повреждения танков. Наработка Trophy составила более 1 млн часов работы, включая 5400 успешных полевых испытаний, и в настоящее время заключены контракты на серийное производство более 1800 комплексов.

В данном случае контрата с Германией, cайт Israeldefense со ссылкой на немецкий сайт ES&T сообщил, что речь идёт о небольшой сделке, на 43 млн евро, на поставку 23-25 комплектов КАЗ Trophy за 30 млн евро и боеприпасов к ним за 13 млн евро. Срок поставки – 2023 год. Однако на самом сайте ES&T в статье от 1 февраля 2021 года, речь идёт о 23 комплектах КАЗ, боеприпасах и услугах на сумму 40 млн евро, срок поставки назван тот же. Компания KMW получила отдельный контракт BAAINBw на 80 млн евро на интеграцию КАЗ Trophy на танки Leopard 2, причём сказано, что правительство ФРГ передаст KMW башни 17 танков Leopard 2A6А3 и одну башню испытательной машины (Leopard 2 VT-ETB), а после установки КАЗ башни будут установлены на новые шасси в конфигурации Leopard 2A7, произведённые KMW и оснащенные более мощной вспомогательной силовой установкой.

Новые полученные таким образом 18 танков (опытная машина и ротный комплект в 17 танков), которые, согласно пресс-релизу KMW, предварительно получили обозначение Leopard 2A7А1, будут поставлены Бундeсверу в 2024-2025 годах.




Сентябрь 2021

Leopard-2PLM1

Польша впервые представила Leopard-2PLM1 (модернизированный вариант Leopard-2PL).




Дополнительно версия Leopard 2PLM1 включает в себя: реализацию функции PIX, ввод функции выбора последнего или первого эхосигнала дальности лазера, введение автоматической системы пожаротушения в отсеке ВСУ, введение системы холодного пуска двигателя без перезапуска электронных устройств, микрозарядки аккумулятора. в боевом танке при хранении, активное охлаждение отсека электроники, подготовка электроустановки к опознаванию «Друг» или «Враг».

https://thedeaddistrict.blogspot.com/2021/09/poland-unveiled-for-first-time-leopard.html


15 сентября 2021 г.

«Тюрингские львы» получают первые Leopard 2A7V

Танковый батальон 393 «Тюрингский лев» - первый батальон бундесвера, который получает 14 танков Leopard 2A7V. На вооружении этой машины - 120-миллиметровая гладкоствольная пушка Rheinmetall L/ 55, которая стреляет бронебойными снарядами, также могут использоваться боеприпасы с обедненным ураном. Есть и дополнительное вооружение - пулемет калибра 7,62 миллиметра. 2A7V оснащен и тепловизором третьего поколения Attica.

Модернизацию танков по варианту Leopard 2A7V должна осуществлять по контракту компания Krauss-Maffei Wegmann (KMW). В обозначении Leopard 2A7V буква "V" обозначает "Verbessert" ("модернизированный"), однако одновременно индекс A7V является историческим оммажем в честь 100-летия первого германского танка A7V.

Из 104 "новых" танков, планируемых к модернизации по варианту Leopard 2A7V, 68 должны быть машинами Leopard 2A4, выкупаемыми KMW из наличия шведской армии, 16 - танками Leopard 2A6, аналогично выкупаемыми из наличия голландской армии, и еще 20 - планируемыми к доработке 20 танками Leopard 2A7 Бундесвера.

Согласно информации Rheinmetall, танки Leopard 2A7V будут оснащены модернизированной 120-мм гладкоствольной пушкой L55A1, разрабатываемой компанией с 2004 года в инициативном порядке, но с правительственным финансированием, и являющейся дальнейшим развитием устанавливаемой на Leopard 2A6/А7 пушки L55 с длиной ствола в 55 калибров. Пушка L55A1 должна иметь повышенное допустимое давление в канале ствола (700 МПа против 670 МПа у L55) и живучесть ствола в 1500 выстрелов (неясно каким снарядом), и оснащаться измененным эжектором и усиленной противооткатной системой К900. Хотя такое повышение давления не имеет значения для существующих бронебойных подкалиберных снарядов DM53 (начальная скорость 1750 м/сек, давление в канале ствола при выстреле 575 МПа) и DM63/63A1 (начальная скорость 1720 м/сек) к пушке L55, однако оно должно быть использовано для повышения могущества создаваемого Rheinmetall перспективного 120-мм бронебойного подкалиберного снаряда КЕ2020, планируемого к принятию на вооружение около 2022 года. За счет применения нового порохового заряда, улучшенной аэродинамической формы и "бескобальтового" вольфрамового сердечника, поражающая способность снаряда КЕ2020 должна быть примерно на 20 процентов большей, чем у DM63/63A1.

Помимо пушки L55A1, усовершенствования Leopard 2A7V должны включать установку системы климат-контроля, 17-киловаттную вспомогательную дизель-генераторную установку Steyr M12, внутрипереговорную систему Thales SOTAS, боевую информационную управляющую систему IFIS, усовершенствованные прицелы командира и наводчика с применением тепловизоров Airbus ATTICA; систему многоспектрального маскировочного покрытия Saab Barracuda; усиленную противоминную защиту, систему программирования MKM (Munitionskommunizierungsmodul) для стрельбы фугасными программируемыми выстрелами DM11. В остальном (включая броневую защиту) танк должен соответствовать уровню Leopard 2A7.


Июнь 2022

Леопард 2А7+ обр. 2022 (Leopard 2A7+ with Trophy APS)



2022 (Евросатори 2022)

Panther KF51 обр. 2022


Новый танк для новой эры: Panther KF51 — новый основной боевой танк Rheinmetall, устанавливающий беспрецедентные стандарты летальности, защиты, живучести, разведки, сетевого взаимодействия и мобильности.




130-мм артиллерийская система Rheinmetall Future, открытая цифровая архитектура, комплексная концепция защиты с пассивными, динамическими и активными технологиями, включая защиту от БПС и систему защиты от атак сверху, дополнительные варианты вооружения для обеспечения концентрированной огневой мощи для дальних ударов и против нескольких целей — это всего лишь несколько функций следующего уровня, которые делают Panther KF51 революционным ответом на текущие и будущие угрозы.



Общая особенность проектов ФРГ в применении автомата заряжания при сохранении экипажа 4 человека. Причем четвертый не будет пассажиром, а возьмет на себя новые функции оператора БПЛА (в случае Panther KF51 это 4 hero 120 starter) и дополнительного вооружения.

HERO-120 — самый крупный представитель систем ближнего радиуса действия, идеально подходящий для выполнения заданий по поражению танковых целей или других стратегических объектов. Система, вооруженная боеголовкой массой 3,5 кг, обладает продолжительным временным ресурсом — 60 минут.
