Технологии в танкостроении. Обозревает Главком


Создать данный материал подвигло отсутствие комплексной информации на постсоветском пространстве о развитии технологий украинской школы танкостроения и её увязки с мировым уровнем танкостроения, для того, чтобы можно было сложить общую картину по бронетанковой отрасли и понимать в разрезе каких конкретных танковых технологий -  мы находимся на мировом уровне, по каким технологиям мы отстаём и по каким технологиям мы лидируем.

22.12.2021

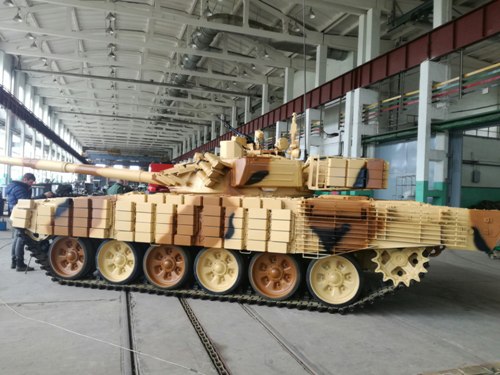

На учениях КСИР "Великий пророк 17" был впервые представлен модернизированнвй танк Т-72 "Каррар".





Иранская модификация старого-доброго Т-72.

Находится на вооружении сухопутных сил Корпуса Стражей Исламской Революции. В качестве "фишки" тюнинга отмечают маскировочную систему затрудняющую обнаружения танка в инфракрасном диапазоне.

Очевидно, что подобная модификация появилась в связи с размышлениями о том, как повысить выживаемость бронетехники в условиях потенциального господства противника в воздухе.

Насколько все это на самом деле эффективно, сказать трудно.

https://colonelcassad.livejournal.com/7315289.html



Август 2021. Форум «Армия-2021»

Танк Т-90М "Прорыв" с дополнительным комплектом оптико-электронной системы

"На международном форуме "Армия-2021" на статичной площадке Главного автобронетанкового управления (ГАБТУ) МО РФ впервые демонстрировался боевой танк Т-90М "Прорыв" с дополнительным комплектом оптико-электронной системы. Это был один из первых образцов, который в ближайшее время впервые пройдет апробацию в ходе военных учений", - сказал он. По его словам, по итогам испытаний будет приниматься решение о серийных поставках этой модификации танка в российские войска.

ТАСС не располагает официальным подтверждением данной информации.

Как сообщил ТАСС на форуме "Армия-2021" представитель ГАБТУ МО РФ, в составе этой модификации танка - тепловизионный прибор наблюдения с ТВ-каналом и лазерным дальномером на мачтовом устройстве и модуль отображения информации. "Этот прибор серийный, в большом количестве производится и поставляется в войска. Технология обкатана, но именно на танке подобное применено впервые", - сказал он.

По его словам, размещение такого прибора на Т-90М связано с возможностью длительного наблюдения за окружающей местностью, когда машина находится в укрытии. "Задача была закопать танк и смотреть из него куда-нибудь в сторону. И это рациональное решение. В случае необходимости можно быстро сменить позицию, начать движение или открыть огонь. Это устройство быстро убирается, довольно простая и надежная система", - пояснил он.

По словам представителя ГАБТУ, этот дополнительный комплект на танке позволяет осуществлять наблюдение, обнаружение, распознавание, дальнометрирование и измерение координат объекта. "Мачтовое устройство достигает высоты около 3 м, что, в зависимости от крепления, позволяет смотреть практически через крышу одноэтажного строения. Заявленное распознавание фигуры человека - 4 км, танка в боковой проекции - 8 км, телеметрирование - 8 км", - сказал он, добавив, что этого достаточно для ведения наблюдения: "позволяет заранее заметить, обнаружить, распознать и принять решение о применении или на маневр".

"Сопряжение с компьютером проходит в автоматическом режиме. Имеется штатный ноутбук-планшет у экипажа танка, и он или по радиоканалу или по кабелю связывается с прибором и выдает информацию. На мониторе ноутбука видны координаты, которые можно передать, использовать и так далее", - добавил собеседник агентства.

http://gurkhan.blogspot.com/2021/09/90.html

28.07.2020

28 июля 2020 года на пакистанском государственном военно-промышленном объединении Heavy Industries Taxila (HIT) в присутствии начальника главного штаба сухопутных войск Пакистана генерала Камара Джаведа Баджвы прошла церемония передачи первого полкового комплекта (44 машины) модернизированных танков Al Khalid 1 [штатный состав танкового полка пакистанской армии обычно 44 танка - bmpd].






Как сообщается пресс-релизе, модернизация включает в себя установку нового панорамного прицела командира с круговым обзором и стабилизированного в 2 плоскостях комбинированного (дневной и ночной) прицела наводчика. Также в модернизированных танках увеличен боекомплект, установлены украинские силовые установки с двигателем 6ТД-2E (1200 л. с.). Предусмотрено оснащение новой динамический защитой AORAK Mk.2.



https://bmpd.livejournal.com/4099588.html?utm_source=fbsharing&utm_medium=social&fbclid=IwAR3yqhPWPDs5qfMkchUbJdbiQMlidNv8XT_bnNWGcBHVf5aHehrMdr7xJkA



30.06.2020

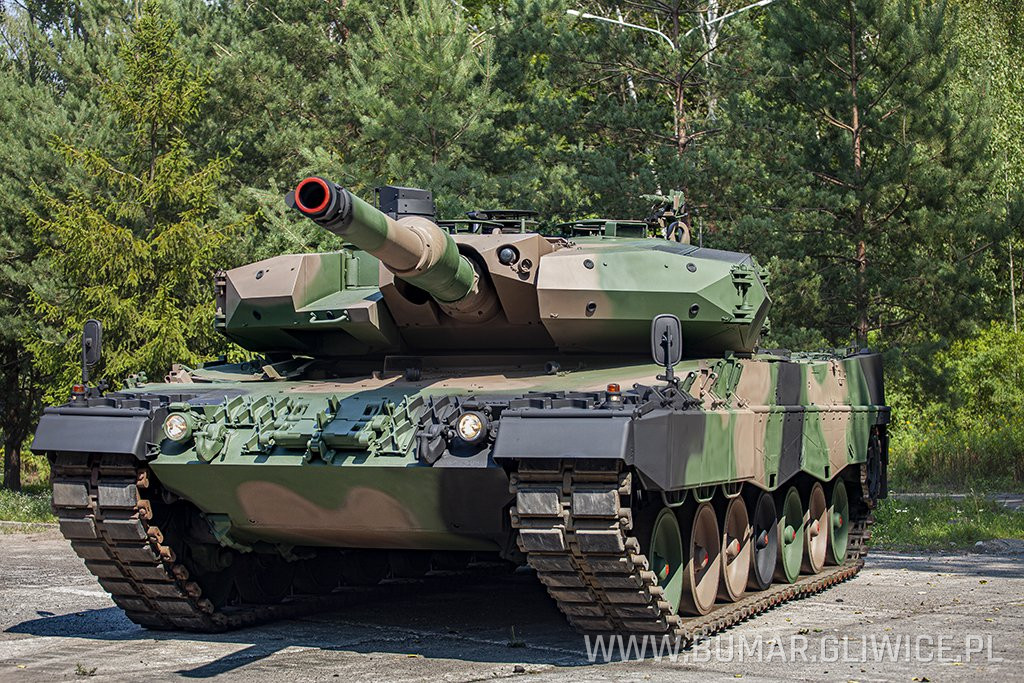

Leopard 2PL: польська точка зору на «німця»


Польська 10-а бронекавалерійська бригада (10. Brygady Kawalerii Pancernej im. Gen. Broni Stanisława), що розташована в місті Свентушов (Świętoszów), отримала перші п’ять танків Leopard, модернізованих до рівня 2PL Standard (“basic level”).
Це перший рівень модернізації, яка була розроблена німецькою фірмою Rheinmetall Landsysteme спільно з польською стороною.
Загалом передбачено п’ять рівнів модернізації, окрім Standard існують також рівні A, B, C та D. За реалізації рівня D, Leopard-2А4, що нині перебуває на озброєнні Війська Польского, набуде якостей модифікації Leopard-2А7.


Втім, навіть в рамках модернізації до рівня 2PL Standard, Leopard набув низку досить суттєвих поліпшень:
1) Змінене програмне забезпечення системи управління вогнем (СУВ) дозволяє ведення вогню новими німецькими БПС DM63А1, а також новими американськими танковими пострілами АМР.
2) Запроваджена можливість повітряного підриву уламково-фугасного снаряду DM11.
3) Також модернізована машина отримала новий інтерфейс і пристрої робочих місць командира і навідника. Командир отримав новий панорамний перископічний приціл PERI R17A3 з тепловізором Attica, повністю замінена маска гармати з новим розташуванням в ній допоміжного шарнірного телескопічного прицілу навідника FERO-Z18.
5) Також в блоку покращень використана універсальна інформаційна шина CAN, що з’єднує всі системи машини, зокрема також і запроваджену систему самодіагностування RPP-1 та оновлену протипожежну систему.
6) Електрогідравлічний стабілізатор WNA-H22 замінений на повністю електричний E-WNA, запроваджений також і електричний привід гармати по вертикалі, що значно знижує пожежонебезпеку у випадках бойових пошкоджень, а за рахунок цифрового програмного забезпечення –точність наведення значно підвищена.
7) Впровадження допоміжного енергоагрегату потужністю в 17 кВт надало можливість забезпечення роботи всіх систем танка при непрацюючому основному двигуні.
8) Також зміни торкнулися упорядковування внутрішньої укладки обладнання та поліпшення буксировочних пристосувань.
9) Також в передній частині башти змонтовані додаткові балістичні модулі AMAP. Базова основна броня Leopard 2A4 дуже слабка і значно поступається навіть броні танка T-72M1, тож передбачена заміна “спеціального бронювання” (тобто, наповнювача внутрішніх порожнин) башти на новий з підвищеними захисними можливостями, запроваджена нова протиуламкова підкладка бойового відділення.
10) На корпусі запроваджена установка кріпильних кронштейнів під монтаж додаткового спецбронювання, яке буде реалізовано вже в рамках модернізації рівня A.
Втім, слід зауважити, що Німеччина не дозволила при модернізації використання динамічного захисту.
Підбиваючи підсумки, можна зробити висновок, що навіть в рамках першого рівня модернізації вдалося підняти ТТХ та функціонал ОБТ Leopard з рівня А4 майже до рівня А6.
Угода щодо проведення модернізації була підписана між інспекторатом озброєння Міністерства Національної Оборони, оборонним холдингом Polska Grupa Zbrojeniowa (PGZ), ремонтним заводом ZM Bumar-Łabędy S.A. Rheinmetall в Глівіце та військовим ремонтним заводом Wojskowe Zakłady Mechaniczne № 5 (WZM) з Познані.
PGZ перебрала на себе функції генпідрядника, на заводі ZM Bumar-Łabędy відбуватимуться безпосередні роботи з монтажу новітніх систем, WZM здійснює капітальний ремонт двигунів MB 873 Ka-501.
В якості субпідрядників залучена низка інших фірм, зокрема:
Rheinmetall Landsysteme (Германія) – поставка електронних систем озброєння на € 220 млн;
Zakład Mechaniczny Tarnów S.A. (Польща) – модернізація систем озброєння;
PHO Przemysłowej Centrum Optyki S.A. (Польща) – модернізація СУВ, включаючи установку нових прицілів командира та навідника з тепловізорами третього покоління, новий блок приладів спостереження механіка-водія до складу якого залучена, зокрема, камера «день/ніч» заднього огляду KDN-1, також система відеокамер кругового огляду;
IBD Deisenroth Engineering (Германія) – балістичні модулі AMAP;
Rosomak S.A. (Польща) – виробництво броньових елементів.
Загалом, модернізації підлягають 128 танків Leopard 2A4. Вартість контракту на модернізацію становить 2,415 млрд злотих (близько $622 млн.), тобто – $4.8 млн. на один танк.


https://mil.in.ua/uk/blogs/leopard-2pl-polska-tochka-zoru-na-nimtsya/


08.06.2020
М-84AS1 (Сербия)
8 июня 2020 года сербской армии была представлен модернизированный танк М-84AS1 югославскогог производства.


Оснащен:
1. круглосуточным прицелом DNNS 2ATK с инфракрасным прибором ночного видения,

2. опционно-цифровой системой управления огнем,

3. боевой информационно-управляющей системой KIS M84,
4. прибором наблюдения командира TOMS,

5. системой становки активных помех в оптическом диапазоне SOFTKIL,
6. защитой двигателя от неправильных действий механика-водителя при предпусковой подготовке и пуске двигателя,
7. средствами связи производства компании Thales,



8. дистанционно управляемым модулем с 12,7-мм пулеметом, 9. модернизированный танк М-84AS1 получил новую систему обзора на 360 градусов

9. комплект динамической защиты третьего поколения ERO М-19, разработанный сербским Военно-техническим институтом.

Сербская армия модернизирует танк М-84

Имея в виду потенциал танковой платформы М-84, сербская армия модернизирует танк в два этапа: девять на первом этапе и 12 на втором, заявил помощник министра материальных ресурсов д-р Ненад Милорадович, подчеркнув, что практически каждая жизненно важная подсистема будут обновлены новыми технологиями.

 - На сегодняшнем заседании рабочей группы по модернизации танка во главе с генерал-майором Зелимиром Глисовичем мы познакомились с достигнутым уровнем развития.  Прежде всего, были сделаны улучшения в защите танков от всех видов текущих угроз - современных танковых ракет, современных кумулятивных тандемных противотанковых ракет и боеприпасов атакующих сверху.  Это основной сегмент на данном этапе.
Кроме того, ситуационная осведомленность всех членов экипажа, особенно командира, его 360-градусная система наблюдения-боевой модуль с дистанционным управлением, имеет систему управления огнем, тепловизионную камеру и позволяет командиру успешно действовать в определенных ситуациях, в засаде, в  населенный пункт и т. д.  - Милорадович объясняет и добавляет, что начало серийной модернизации танков на этом этапе ожидается к концу года.

Новая динамическая защита ERO-19, разработанная сербским VTI (Военно-технический институт, г. Белград).
Данная разработка является копией советской схемы ДЗ разработанной НИИ Стали во второй половине 80-х, тема «Гофр».
Такое устройство состоит из 6 мм ВВ размещенного в 2 мм медной облицовке. По своей эффективности схема была эффективнее ДЗ «Контакт-5», но обладала рядом недостатков. По эффективности ей было далеко до разработанной в конце 90-х и принятой на вооружение в 2003 ДЗ «Нож».
01.09.2020 Modernisation of M-84 Tank is One of Priorities https://www.mod.gov.rs/eng/16414/modernizacija-tenka-m-84-jedan-od-prioriteta-16414


М-84AS обр. 2017


М-84AS обр. 2009


На сайте сербского военно-промышленного объединения "Juгоимпорт-СДПР"  имеется информация о танке модификации М-84 AS. Модернизированный танк оснащен круглосуточным прицелом DNNS 2ATK с инфракрасным прибором ночого видения, и опционно - цифровой системой управления огнем, боевой информационно-управляющей системой KIS M84, прибором наблюдения командира TOMS, системой постановки активных помех в оптическом диапазоне SOFTKIL, динамической защитой 2 поколения, защитой двигателя от неправильных действий механика-водителя при предпусковой подготовке и пуске двигателя, средствами связи производства компании Thales, дистанционно управляемым модулем с 12.7-мм пулеметом.

https://bmpd.livejournal.com/2602613.html

https://andrei-bt.livejournal.com/1653141.html


08.03.2020

Сирийцы оперативно отреагировали на угрозу с воздуха - якобы начали устанавливать защитные сетки на танки, которые позволят инициировать турецкие ракеты с БПЛА на безопасном от брони расстоянии.




11.02.2020
ВТРАТИ ЗБРОЙНИХ СИЛ УКРАЇНИ У БРОНЕТЕХНІЦІ ПІД ЧАС АТО У 2014-2016 РОКАХ: ВПЕРШЕ ОПРИЛЮДНЕНА ДЕТАЛЬНА ОФІЦІЙНА СТАТИСТИКА.



Потери украинской бронетехники в ходе АТО в 2014-2016 гг.
Потери Вооруженных Сил Украины в бронетехнике во время АТО в 2014-2016 годах: подробная статистика
Вооруженные Силы Украины понесли существенные потери в бронетехнике во время активных боев в Донбассе в 2014-2016 годах. По данным Министерства обороны Украины, за этот период боевые повреждения получили 2576 единиц бронетанкового вооружения и техники. Из них 391 единица не подлежала восстановлению и была потеряна. Речь идет о танках, БМП, бронетранспортеры и другие бронированные машины.

Важное пояснение

Поврежденной боевой единицей считается та, которая получила огневое поражение, но это повреждение устраняется во время ремонта. Например, во время боя танк получил повреждения прицела, это вывело его из боя, но машина возвращается в армию после ремонта. Уничтоженной же считается та машина, которая получила повреждения, после которого отремонтировать технику невозможно. Например, полное разрушение танке после подрыва боекомплекта.

Важно понимать, что повреждение или уничтожение определенной единицы бронетехники не означает автоматическое уничтожение или ранение ее экипажа. Например, БМП-1 получило повреждения во время боя, десант и экипаж - всего 11 бойцов, - покинули машину и продолжили бой, за время которого БМП-1 полностью выгорела и уже не подлежит ремонту.

Общие цифры


По имеющейся информации от действий противника (артиллерийские обстрелы, боестолкновения, подрывы на минах и фугасах) повреждения получили 2185 единиц бронетехники (включая уничтоженные).



Наибольшее количество повреждений получили боевые машины пехоты - 1201 единица, а также танки - 440 единиц. Также повреждения получили 371 бронетранспортер и 173 другие бронемашины.

За этот же период утрачена 391 единица бронетехники. Зависимость распределения по видам аналогичная: 214 БМП, 79 танков, 68 БТР и 30 других машин.

Самая распространенная причина повреждений: огонь реактивных систем залпового огня, артиллерийских систем и минометов. Всего такими обстрелами было повреждено 1159 единиц бронетехники.
На втором месте - повреждения из-за обстрела из пехотного вооружения - противотанковых гранатометов и стрелкового оружия - 438 поврежденных единиц. 361 единица бронетехника получила повреждения от вооружения вражеских танков и боевых машин пехоты. Из-за подрыва на минах и фугасах - 355 поврежденных единиц. Еще 283 единиц бронетехники были повреждены противотанковыми ракетными комплексами.
Наибольшие потери Вооруженные Силы Украины в бронетехнике получили в 2014 году. В общем, за первый год войны было повреждено 2410 единиц бронетехники, из которых 475 танков, 1166 БМП, 338 БТР и 161 единица других видов бронетехники.
Из них не подлежали восстановлению, то есть считаются необратимыми потерями, 69 танков, 172 БМП, 61 БТР и 23 других бронемашин.


Всего потери в бронетехнике в июле-сентябре 2014 года составляют 44% от всех потерь с 2014 по первое полугодие 2016 года.

В 2015 году потери ВСУ в бронетехнике составили 410 поврежденных единиц. Из них - только 61 потерянных. Всего за весь второй год войны было повреждено 44 танка, 246 БМП, 78 БТР и 42 других единиц бронетехники. Из них потеряно 10 танков, 40 БМП, 4 БТР и 7 других машин.

Большинство этих потерь пришлось на время тяжелых боев за Донецкий аэропорт и в районе Дебальцево.



Известна точная статистика потерь в бронетехнике только в первом полугодии 2016 года. За этот период было повреждено 3 БМП и 23 БТР, из них потеряно 2 БМП и 3 БТР.

https://defence-ua.com/index.php/home-page/9497-vtraty-zbroynykh-syl-ukrayiny-u-bronetekhnitsi-pid-chas-ato-u-2014-2016-rokakh-vpereshe-oprylyudnena-detalna-ofitsiyna-statystyka





02.02.2020

Развитие танковых прицельных комплексов советского-российского производства разработки ПАО Красногорский завод им. С. А. Зверева («Зенит»)



27.01.2020
Новое деформирующее окрашивание для танка «Аль Халид». Похоже, эта мода на пиксели прочно захватывает военных многих стран мира.

Как указывают разработчики из фирмы INTERMAT SA, краска также скрывает танк в ИК диапазоне, судя по фото результат действительно неплохой (фото 2).
Учитывая то, что контора работает с 1989 года, а красить им приходится вполне солидную технику – Леклерк, БМП-3 и пр. то вполне вероятно, что по крайней мере на половину от заявленного это работает.


Информация от производителя - Наша специальная высокотехнологичная краска защищает и увеличивает живучесть боевых машин от вражеских ИК датчиков и тепловых боеголовок и ракет.  Нам удается сбить «захват» вражескими ракетами, стремящимися к цели, и, следовательно, наш продукт является пассивным умножителем силы для дружественных сил.

Мы можем предоставить экономически эффективные индивидуальные решения и добавить дополнительный уровень защиты к ценным военным и стратегическим объектам инфраструктуры.

https://andrei-bt.livejournal.com/1558306.html#cutid1



20.01.2020
Статистика распределения процента потерь украинской бронетехники в зоне АТО-ООС за типом вооружений





Любопытные слайды доклада украинской стороны на международной конференции по боевым бронированным машинам разместил Jon Hawkes.
Ключевую роль в потерях танков и бронетехники в зоне АТО сыграла артиллерия и РСЗО, ПТУРы и танковые сражения плетутся в хвосте.




17.09.2019
Убийца «Арматы»


БОПС M829A4 в разрезе на фоне M1A2 SEPv2.



17.09.2019
Изображение танка М84 кувейтской армии в тепловизионном прицеле танка M1A.



27.08.2019
По эргономике в  Т-72 (М-84)  попросторнее чем в Т-90СИ.



22.08.2019
США удалось заполучить танк Т-90С со сварной башней

США удалось заполучить танк Т-90С со сварной башней. Источник не называется, но среди подозреваемых числятся Индия и Ирак.


https://diana-mihailova.livejournal.com/3750460.html



19.08.2019
Состояние танковых войск Польши (количественное)



Танковые войска Польши в 2019 году: 105 танков Leopard 2A5, 142  Leopard 2PL (модернизированные Leopardy 2A4), 232 PT-91 Twardy и 318 модернизированных T-72M1 (хотя для пяти батальонов 290 единиц).
Всего 797 танков на 2019 год.


https://diana-mihailova.livejournal.com/3719018.html

19.08.2019
Современные танки мира Танки за ценовой политикой




https://diana-mihailova.livejournal.com/3734687.html


19.08.2019

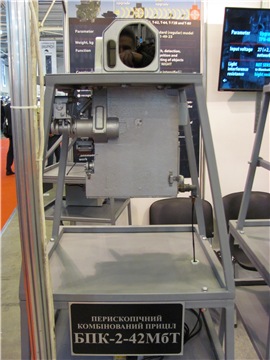

ТПН-4МбТ, БПК-2-42МБТ, ТВНЕ-4МбТ, ТПН-1ТПВ впервые публічно представлены билы на выставке «Оружие и Безопасность – 2018».  ТПН-1ТПВ с весны 2017 года ставится на танки Т-64Б при модернизации к виду Т-64БВ образца 2017 года.









В период с 2017 по 2019 гг. ООO «Тримен Украина» импортировало через Польшу 213 тепловизионных модулей электронных Thermal Module мод SQ640Z производства Великобритании, производитель - Veracitas Holdings Ltd, торговая марка – Veracitas.

ООO «Тримен Украина» является производителем модернизированных ночных танковых прицелов, предназначенных для установки на Т-64, Т-72, Т-80 и Т-84:
Предлагаемая полезная модель реализована в ночном танковом прицеле наводчика ТПН-1ТПВ, построенном на основе "Комплекта для модернизации танковых прицелов серии ТПН-1" (Первый "Комплект для модернизации танковых прицелов серии ТПН-1" был построен 15.07.2015, испытания  было проведено в период с 02.07.2016 по 12.07.2016, прицел ТПН-1ТПВ кодифицированы и разрешены для эксплуатацию в Министерстве обороны Украины 08.12.2016, по состоянию на август 2018 "Комплект для модернизации танковых прицелов серии ТПН-1" производится серийно под зарегистрированной  торговой маркой SiQiD.  Прицел предназначен для поиска, обнаружения, распознавания и идентификации целей в любое время суток и в составе СУО танка обеспечивает ведение прицельной стрельбы с места и в движении.







 Прицел ТПН-1ТПВ обеспечивает


1. Дальность видения по стадиям поиска целей (типа танк 2,3 × 2,3 м / типа человек 1,8 × 0,5 м), м, не менее (в скобках - по критерию Джонсона):
- выявление - 2600 (10000) / 2540 (7000);
- распознавание - 2540 (5000) / 2040 (3000).
2. Непрерывную работу прицела в течение двух часов, что обеспечивает возможность наблюдения внешней обстановки, обнаружения, распознавания, идентификации целей и ведения прицельного огня без запуска двигателя и систем объекта на котором он установлен в полностью ручном режиме.
3. Круглосуточную работу прицела в полностью пассивном режиме, что снижает демаскирующий эффект и оказывает большую универсальность применения.
Преимущество прицела ТПН-1ТПВ, построенного на основе "Комплекта для модернизации танковых прицелов серии ТПН-1" над известным танковым ночным прицелом наводчика серии ТПН-1 состоит в повышении эффективности ведения стрельбы, более универсальном применении и значительном повышении характеристик без  внесение изменений в смежных систем объекта применения.




https://diana-mihailova.livejournal.com/3706437.html






Родословная линейка развития китайских танков




27.07.2019
Т-72Б3 обр. 2019


Поставили автоматические броневые заслонки на прицел на Т-72Б3.



26.06.2019
ТЕХМАШ (АО «Научно-производственный концерн «Технологии машиностроения» (Госкорпорация Ростех) продемонстрировал новые снаряды на «Армии-2019»



Новые снаряды калибра 125 мм – выстрел «Свинец-2» и экспериментальный образец «Манго-М» – предназначены для стрельбы по бронированным целям, таким как танки, в том числе с усиленной динамической защитой, самоходные артиллерийские установки и амбразуры. Боеприпасы могут применяться для стрельбы из гладкоствольных танковых пушек Д-81 (2А26, 2А46М).



«Манго-М» – это экспортно ориентированный выстрел. Одним из его главных преимуществ является полная совместимость с автоматом заряжания танков Т-72 и Т-90, что не требует внесения конструкционных изменений.


«Это новейшие образцы боеприпасов, бронепробиваемость которых увеличена более чем на 20%. Если штатный выстрел пробивает 230 мм преграды, то для «Манго-М» этот показатель равен 280 мм, а для выстрела «Свинец-2» – 300 мм.



Улучшенные технические характеристики боеприпасов обеспечивают поражение практически всего спектра бронетанкового вооружения и военной техники потенциального противника на расстоянии более 2 км», – сказал индустриальный директор Госкорпорации Ростех Сергей Абрамов.



http://tecmash.ru/media/novosti/tekhmash-prodemonstriruet-novye-snaryady-na-armii-2019.html


18.09.2018
Армия США переименовала последние модификации танка M1A2 Abrams


Как сообщил веб-ресурс www.armyrecognition.com , армия США  переименовала две последние модификации модернизированного танка Abrams - M1A2 System Enhancement Package (SEP) v. (versions) 3 и 4, соответственно, в M1A2C и M1A2D. Новые обозначения были утверждены 15 августа 2018 года меморандумом руководителя программ наземных боевых систем (Program Executive Officer Ground Combat Systems) армии США генерал-майором Брайаном Каммингсом.
Первый опытный образец модернизированного американского танка М1А2 SEPv3 (в настоящее время переименованного в M1A2C) в экспозиции выставки-конференции AUSA-2015. Вашингтон, октябрь 2015 года (с) General Dynamics Land Systems
Переименование было произведено в соответствии с пожеланиями Комитета по делам вооруженных сил Палаты представителей США, который в законопроекте о оборонном бюджете США на 2019 финансовый год выразил озабоченность по поводу номенклатуры обозначений программ модернизации танков Abrams, утверждая, что запутанная система обозначений различных модификаций танка «не позволяет четко и кратко передать значительные возможности, которые могут быть достигнуты в этих усилиях». Комитет призвал армию как можно скорее изменить обозначения различных вариантов модернизации Abrams.
В настоящее время M1A2C (бывшая М1А2 SEPv3) является последней реализуемой программой модернизации танков Abrams армии США. Первые шесть предсерийных модернизированных танков этой модификации были поставлены армии в октябре 2017 года. В рамках бюджета на 2017 финансовый год было заказано 45 серийных модернизированных танков M1A2C (М1А2 SEPv3) на сумму 270 млн долл, поставка которых должна производиться с июля 2018 по август 2019 года. В декабре 2017 года армия США выдала General Dynamics Land Systems (GDLS, подразделение американской корпорации General Dynamics) рамочный контракт на модернизацию в течении нескольких лет 435 танков М1А1 Abrams в вариант M1A2C (М1А2 SEPv3) и в июле 2018 года GDLS получила твердый контракт на модернизацию 100 первых танков по данной программе. В военном бюджете на 2019 финансовый год запланирована модернизация в M1A2C (М1А2 SEPv3) еще 135 танков, на что выделено 1,5 млрд долл. Кроме того, в 2019 финансовом году должны быть выделены еще 981,6 млн долл на другие мероприятия по модернизации и доработкам парка танков Abrams, включая 617,5 млн долл на закупку комплектов дополнительной защиты.
Контракт стоимостью 310,6 млн долл на создание следующего варианта модернизации танка Abrams -  М1А2 SEPv4 (теперь M1A2D) - был выдан армией США GDLS в августе 2017 года. В рамках контракта GDLS должно поставить армии США семь прототипов и предсерийных образцов модернизированного танка М1А2D. Серийная модернизация танков по варианту M1A2D должна быть начата в 2023 финансовом году.


Модернизированный танк M1A2C (M1A2SEPv3) Abrams в полной комплектации
Напомним, что в настоящее время M1A2C (М1А2 SEPv3) является последней реализуемой программой модернизации танков Abrams армии США. Первые шесть предсерийных модернизированных танков этой модификации были поставлены американской армии в октябре 2017 года. В рамках бюджета на 2017 финансовый год было заказано 45 серийных модернизированных танков M1A2C (М1А2 SEPv3) на сумму 270 млн долл, поставка которых должна производиться с июля 2018 по август 2019 года. В декабре 2017 года армия США выдала подразделению General Dynamics Land Systems (GDLS) корпорации General Dynamics рамочный контракт на модернизацию в течении нескольких лет 435 танков М1А1 Abrams в вариант M1A2C (М1А2 SEPv3), в рамках которого в июле 2018 года GDLS получила твердый контракт на модернизацию 100 первых танков по данной программе, а в январе 2019 года - твердый контракт на модернизацию еще 174 танков, с производством работ к 2021 году. Таким образом, к настоящему времени, вместе с предсерийными образцами, армией США законтрактовано 325 модернизированных танков M1A2C.

https://bmpd.livejournal.com/3346207.html
https://bmpd.livejournal.com/3542619.html


Т-72KAE обр. 2018, (2018 г., KADEX-2018) Республика Казахстан, АО «Национальная компания «Казахстан Инжиниринг» в партнерстве с турецкой компанией Aselsan (формально совместным предприятием Kazakhstan Aselsan Engineering (KAE).




1) оснащен дистанционно управляемым пулеметным боевым модулем Aselsan SARP с крупнокалиберным пулеметом НСВТ калибра 12,7 мм.



2) прицел наводчика многоканальный с тепловизионным каналом, позволяющий ночью обнаруживать цели на дистанции до 3500 метров.



3) баллистический вычислитель



4) автомат сопровождения цели



5) новая цифровая УКВ-радиостанция мощностью приемопередатчика - 50 ВТ с диапазоном частот 30-512 МГц.

6) Бортовые проекции закрыли противокумулятивными экранами,

7) встроенная динамическая защита.


8) Инфракрасные приборы механика-водителя заменили тепловизионную систему, позволяющей управлять боевой машиной не только днем и ночью, но и в условиях сильной запыленности.





9) цифровое ТПУ



10) Система управления боем



11) датчик ветра

12) КОЭП



13) навигационное оборудование




Т-80БВМ обр. 2017 (07.09.2017 г., День танкистов-2017, 33-й общевойсковый полигон  под Лугой), Российская федерация, головной исполнитель ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского», исполнитель АО «Омсктрансмаш»

1) модернизированный комбинированный активно-пассивный прибор наблюдения командира ТКН-3МК с электронно-оптическим преобразователем поколения 2 - 2+ вместо ТКН-3 (уровень технологий по модернизации освоенный Россией в 20?? г.).
2) прицел наводчика многоканальный «Сосна-У» с автоматом сопровождения цели (АСЦ) выполняющий функции основного прицела на месте вспомагательного вместо ТПН-3-49 «Кристалл-П/А» (2006 г.)
3) Датчик ветра
4) КУВ 9К119 «Рефлекс»
5) пушка-пусковая установка 2А46М-1 - сохранена (1982 г.)
6) зенитный пулемет НСВ «Утес» - сохранен (уровень технологий 1973 г.)
7) доработанный модернизированый автомат заряжания, обеспечивающий использование с изделиями С-1 и С-2 (уровень технологий 2011 г., современный)
8) Открытая ЗПУ сохранена
9) Противовес на ЗПУ для уравновешивания погона командирского люка из приваренным траком
10) модули динамической защиты «Реликт» по бортам башни вместо ящиков одиночного ЗИП танка по типу Т-90МС обр. 2011 (2011 г.)



11) дополнительные модули динамической защиты «Реликт» в «мягком» корпусе, повышающих стойкость бортовой проекции корпуса к противотанковым кумулятивным средствам, с возможностью их снаряжения и навески в условиях эксплуатации по типу Т-72Б3 обр. 2016 (2016 г.)
12) бортовые экраны корпуса с интегрированными модулями динамической защиты «Реликт» в один ряд во всю длину корпуса до бортов МТО по типу Т-90МС обр. 2011 (2011 г.)
13) решетчатые экраны установленные по бортам поверх резино-тканевых экранов (фальшбортов) и сзади напротив проекции МТО корпуса ( 2011 г.)
14) решетчатые экраны кормы башни устанавливаемые за воздухозаборным устройством (2016 г.)
15) пилерсии за креслом механика-водителя (две-трубы упора между крышей и днищем корпуса)для обеспечения противоминной защиты механика-водителя при подрыве танка на мине, для обеспечения не сжимания корпуса
16) двигатель ГТД-1250ТФ мощностью 1250 л.с. с системами обеспечивающими его работу (1991-2016 г.)
17) воздухозаборное устройство (1985 г.)
18) удлиненные до ступиц опорных катков резино-тканевые противокумулятивные волнообразные бортовые экраны по типу Т-90МС с прямоугольными вырезами (2011 г.).

Патент по Заявке 2019102458,29.01.2019 "Омский завод транспортного машиностроения". Т-80БВМ обр. 2017.











Полезная модель относится к военной технике, в частности к бронетанковому вооружению, и может быть использована в процессе ремонта и модернизации танков, в том числе морально устаревших образцов семейства танков Т-80, с обеспечением повышения их боевой эффективности. Сущность полезной модели заключается в том, что в систему управления огнем введены автомат сопровождения целей и многоканальный прицел наводчика (МПН) с комплектом метеодатчиков, включающий в себя визирный, тепловизионный, дальномерный каналы и канал управления ракетой, и оптический прицел-дублер, обеспечивающий ведение командиром наблюдения, прицеливания и стрельбы всеми типами боеприпасов с использованием тепловизионного канала МПН. Стабилизатор вооружения доработан в части обеспечения совместной работы с МПН и прицелом-дублером, при этом в ходовой части использованы гидроамортизаторы подвесок опорных катков повышенной энергоемкости, выполненные с предохранительным термоклапаном. Полезной моделью обеспечивается повышение огневой мощи танка.

Полезная модель относится к военной технике, в частности к бронетанковому вооружению, и может быть использована в процессе ремонта и модернизации танков, в том числе морально устаревших образцов семейства танков Т-80, с обеспечением повышения их боевой эффективности.

Известен модернизированный танк (патент РФ №49215 на полезную модель «Модернизированный танк»» по з. №2005113548 от 03.05.2005, МПК F41H 7/02) с газотурбинным двигателем семейства Т-80, содержащий бронированные корпус шасси и орудийную башню с комплектом динамической защиты, моторно-трансмиссионное отделение с газотурбинным двигателем, расположенный в башне прицельный комплекс системы управления огнем. При модернизации прицельный комплекс доработан до современного уровня путем установки у наводчика параллельно штатному прицелу тепловизионного прицела, в котором тепловое излучение местности и объектов на ней преобразуется с отображением информации на видеосмотровом устройстве наводчика и может дублироваться на видеосмотровом устройстве командира.

Недостатками указанного танка является то, что в системе управления огнем:

- отсутствует учет поправки на параллакс (расстояние между осью канала ствола и линией визирования основного и тепловизионного прицелов);

- отсутствует автоматический учет поправки на износ канала ствола, на отклонение от нормальных значений температуры окружающего воздуха и заряда, атмосферного давления;

- погрешность стабилизации поля зрения тепловизионного прицела складывается из погрешности стабилизации поля зрения основного прицела и погрешности слежения поля зрения тепловизионного прицела за линией визирования основного прицела;

- отсутствует возможность автоматического захвата и сопровождения целей;

- отсутствует возможность учета индивидуальных углов вылета для всех применяемых подтипов боеприпасов;

- настройка параметров баллистического вычислителя и стабилизатора вооружения производится с помощью потенциометров баллистического вычислителя и блока управления стабилизатора вооружения с контролем значений при помощи коллиматора, установленного в кронштейне, жестко связанном с пушкой;

- при работе в режиме «Дубль» с места командира отсутствует возможность стрельбы управляемой ракетой,

- в режиме «Дубль» с места командира отсутствует возможность стрельбы штатными боеприпасами с автоматической выработкой баллистических поправок на отклонение условий стрельбы от нормальных.

Известна модификация боевого танка семейства Т-80 - танк Т-80БВ, который по настоящее время состоит на вооружении Российской армии, и выбранный в качестве прототипа («Изделие 219РВ. Техническое описание. 219РВ-ТО», г. Ленинград, издание КБ-3 Ленинградского Кировского завода, стр. 15, 19, 23, 24, 34, 38, 39, 1987 г.).

Указанный танк выбран в качестве прототипа.

Танк Т-80БВ с газотурбинным двигателем семейства Т-80 содержит бронированные корпус шасси и орудийную башню с комплектом динамической защиты, моторно-трансмиссионное отделение с газотурбинным двигателем, ходовую часть, комплекс вооружения с системой управления огнем, включающей стабилизатор вооружения и приборы прицеливания командира и наводчика, и комплект средств связи, включающий радиостанцию внешней связи и аппаратуру внутренней связи и коммутации (стр. 15).

В ходовой части амортизаторы подвесок опорных катков выполнены гидравлическими телескопического типа (стр. 34).

Система управления огнем (стр. 23, 24) включает стабилизатор вооружения, оптический прицел наводчика с квантовым дальномером и ночной прицел наводчика с электронно-оптическим преобразователем.

Средства связи (стр. 38, 39) обеспечивают внутреннюю связь между членами экипажа и внешнюю связь между машинами. В комплекте средств связи для обеспечения внешней связи используется радиостанция Р-173 и радиоприемник Р-173П. Радиостанция Р-173 аналоговая, телефонная, ультракоротковолновая с частотной модуляцией. Радиостанция размещена в башне машины на кабине впереди сиденья командира, а радиоприемник - на подбашенном листе сзади командира.



Недостатками прототипа является то, что:

- в системе управления огнем не реализованы возможности по повышению точности стрельбы за счет более точного расчета баллистическим вычислителем углов прицеливания и бокового упреждения и повышения точности стабилизации вооружения;

- при стрельбе через ночной прицел наводчика измерение дальности производится методом «с базой на цели», с последующим вводом дальности по баллистическим шкалам в поле зрения прибора и глазомерным определением величины бокового упреждения;

- ночной прицел наводчика реализован на электронно-оптическом преобразователе и не соответствует современным требованиям по дальности обнаружения и распознавания целей;

- отсутствует автоматический захват и сопровождение целей;

- аналоговая радиостанция не обеспечивает защиту канала связи от несанкционированного прослушивания.

Техническим результатом полезной модели является повышение огневой мощи танка.

Технический результат достигается тем, что в танке, содержащем бронированные корпус шасси и орудийную башню с комплексом динамической защиты, моторно-трансмиссионное отделение (МТО) с газотурбинным двигателем (ГТД), смонтированным в сборе с узлами и агрегатами силовой установки в виде моноблока, ходовую часть, комплекс вооружения с системой управления огнем, включающей стабилизатор вооружения и приборы прицеливания командира и наводчика, и комплект средств связи, включающий радиостанцию внешней связи и аппаратуру внутренней связи и коммутации, согласно полезной модели, в систему управления огнем введен автомат сопровождения целей, установлены многоканальный прицел наводчика (МПН) с комплектом метеодатчиков, включающий в себя визирный, тепловизионный, дальномерный каналы и канал управления ракетой, и оптический прицел-дублер, с обеспечением возможности ведения командиром наблюдения, прицеливания и стрельбы всеми типами боеприпасов с использованием тепловизионного канала МПН, при этом стабилизатор вооружения доработан в части обеспечения совместной работы с МПН и прицелом-дублером, при этом в ходовой части использованы гидроамортизаторы подвесок опорных катков повышенной энергоемкости, выполненные с предохранительным термоклапаном.

Для обеспечения повышения командной управляемости модернизированного танка в качестве радиостанции внешней связи установлена цифровая ультракоротковолновая радиостанция.

Анализ отличительных признаков заявляемого модернизированного танка с газотурбинным двигателем семейства Т-80 показал следующее:

- введение в систему управления огнем автомата сопровождения целей обеспечивает возможность автоматического захвата и сопровождения объектов по изображению фоноцелевой обстановки, получаемой по тепловизионному каналу МПН с выработкой сигналов управления угловой скоростью наведения линии визирования прицела в вертикальной и горизонтальной плоскостях;

- установка многоканального прицела наводчика (МПН) с комплектом метеодатчиков (вместо установленных в прототипе оптического прицела с квантовым дальномером и ночного прицела с электронно-оптическим преобразователем прицела), включающего в себя визирный, тепловизионный, дальномерный каналы и канал управления ракетой, и оптического прицела-дублера, обеспечивает наблюдение, прицеливание, стрельбу всеми типами боеприпасов, в том числе управляемой ракетой с места и с ходу в ночных и дневных условиях; автоматический учет поправок на отклонение условий стрельбы от нормальных; увеличение дальности прицельной стрельбы с места и с ходу ночью артиллерийскими и управляемыми снарядами; независимую стабилизацию поля зрения в вертикальной и горизонтальной плоскостях; определение дальности лазерным дальномером; встроенную выверку линии визирования по индексу на срезе ствола пушки без выхода экипажа из танка (уменьшение времени подготовки первого выстрела), встроенную выверку лазерного дальномера и информационного канала управления ракетой. Командир танка имеет возможность ведения наблюдения, прицеливания, стрельбы всеми типами боеприпасов, включая управляемую ракету, через тепловизионный канал многоканального прицела наводчика в режиме «Дубль», с использованием пульта командира, дальномерного канала и баллистического вычислителя МПН;

- доработка стабилизатора вооружения в части обеспечения совместной его работы с МПН и прицелом-дублером обеспечивает автоматическое слежение пушки в вертикальной плоскости и башни в горизонтальной плоскости за линией визирования МПН в режимах «Основной», «Дубль» при работе с МНП и автоматическое удержание пушки и башни в стабилизированном положении независимо от МПН в режиме «РЕЗЕРВНЫЙ» при работе совместно с прицелом-дублером. При этом время готовности к работе значительно снижено, уменьшено время переходных процессов при переключении режимов работы, в том числе время «втягивания» в зону разрешения выстрела, обеспечена возможность настройки, контроля и диагностики стабилизатора вооружения без применения дополнительного оборудования, с использованием пульта управления баллистического вычислителя МПН и монитора командира. Применение цифровых блока управления и датчиков (блок датчиков, датчик положения башни, датчик линейных ускорений) обеспечивает уменьшение срединной ошибки стабилизации и повышение точности стрельбы «с ходу», возможность работы стабилизатора в режиме «РЕЗЕРВНЫЙ» при отсутствии питающего трехфазного напряжения.

- использование гидроамортизаторов подвесок опорных катков повышенной энергоемкости обеспечивает уменьшение амплитуды продольных колебаний корпуса танка при движении со стрельбовой скоростью, предохранительные термоклапаны защищают гидроамортизаторы от перегрева при движении на максимальных скоростях. Уменьшение амплитуды продольных колебаний корпуса танка снижает возмущающее воздействие на привод вертикального наведения стабилизатора вооружения во время «втягивания» в зону разрешения выстрела, повышая точность стрельбы с ходу;

- использование в качестве радиостанции внешней связи цифровой ультракоротковолновой радиостанции обеспечивает выполнение следующих функций: ведение открытой и маскированной радиосвязи в условиях среднепересеченной местности, в любое время года и суток; скрытую помехоустойчивую радиосвязь в расширенном диапазоне с режимами программной перестройки рабочей частоты и технического маскирования; автоматизированный ввод радиоданных.

Сущность полезной модели поясняется чертежами, где показано:

на фиг. 1 - внешний вид танка, вид сверху;

на фиг. 2 - внешний вид танка, вид слева;

на фиг. 3 - размещение в танке аппаратуры системы управления огнем;

на фиг. 4 - функциональная схема системы управления огнем;

на фиг. 5 - размещение в танке средств связи.

Танк с газотурбинным двигателем семейства Т-80 содержит бронированные корпус 1 (Фиг. 1, Фиг. 2) и орудийную башню 2 с комплексом динамической защиты, моторно-трансмиссионное отделение 3 с газотурбинным двигателем (ГТД), смонтированным в сборе с узлами и агрегатами силовой установки в виде моноблока (на Фиг. не показан), систему электроснабжения (на Фиг. не показана), ходовую часть, комплекс вооружения с системой управления огнем, и комплект средств связи, включающий радиостанцию 4 (Фиг. 5), пульт управления радиостанцией 5, блок 6 фильтров, антенну 7 и аппаратуру внутренней связи и коммутации, состоящую из блока 8 коммутации БКБП, блока 9 сопряжения МС1, блока 10 управления и индикации ПУКМ, блока 11 сопряжения МСНЧ, блока 12 управления и индикации ПУН, розетки 13 десанта.

В ходовой части использованы гидроамортизаторы 14 (Фиг. 2) подвесок опорных катков 15 повышенной энергоемкости, выполненные с предохранительным термоклапаном.

Для обеспечения установки вновь вводимых элементов системы управления огнем орудийная башня 2 дорабатывается в части формирования посадочных мест для новых прицелов и установки элементов крепления для блоков и датчиков (на Фиг. не показаны). В орудийную башню устанавливаются многоканальный прицел 16 наводчика (Фиг. 1, Фиг. 2, Фиг. 3, Фиг. 4) в комплекте с блоком 17 управления (Фиг. 3, Фиг. 4), блоком 18 вычислителя, пультом 19 управления блока вычислителя, пультами 20 и 21 управления тепловизионной камерой, соответственно с места наводчика и командира, видеосмотровым устройством 22 наводчика и видеосмотровым устройством 23 командира, прицел-дублер 24 (Фиг. 1, Фиг. 3), автомат 25 сопровождения целей (Фиг. 3, Фиг. 4), блок 26 управления стабилизатора вооружения, пульт 27 управления наводчика, пульт 28 управления командира, блок 29 управления аппаратурой механизма заряжания, пульт 30 командира управления аппаратурой механизма заряжания, датчиковая аппаратура: датчик 31 положения пушки, датчик 32 крена и тангажа, датчик 33 ветра, датчик 34 метеорологический, датчик 35 температуры заряда.

При боевой работе артиллерийскими боеприпасами в режиме «Основной» наводчик с использованием пульта 27 (Фиг. 4) управления наводчика и визирного канала многоканального прицела 16 наводчика производит поиск, распознавание цели и наведение на цель. В темное время суток или в условиях недостаточной видимости поиск и распознавание целей производится через тепловизионный канал многоканального прицела 16 наводчика по изображению фоноцелевой обстановки на экране видеосмотрового устройства 22 наводчика. После выбора типа боеприпаса и последующего измерения дальности до цели лазерным дальномером многоканального прицела 16 наводчика с помощью органов управления, расположенных на пульте 27 управления наводчика, тип баллистики и код дальности поступают в блок 18 вычислителя, в котором с учетом полученных типа баллистики, кода дальности, сигнала угловой скорости цели, пропорциональному углу заклонения рукояток пульта 27 управления наводчика и сигналов датчиков отклонения условий стрельбы от нормальных (датчик 31 положения пушки, датчик 32 крена и тангажа, датчик 33 ветра, датчик 34 метеорологический, датчик 35 температуры заряда) производится автоматическое вычисление углов прицеливания и упреждения, поступающих в блок 26 управления стабилизатора вооружения, где углы прицеливания и упреждения суммируются с сигналами рассогласования вооружения со стабилизированной в двух плоскостях линией визирования многоканального прицела 16 наводчика в плоскостях вертикального (ДУ-ВН) и горизонтального (ДУ-ГН) наведения и преобразовываются в сигналы управления приводами наведения вооружения. При нажатии кнопки заряжания пульта 27 управления наводчика блок 29 управления аппаратурой механизма заряжания вырабатывает управляющие сигналы на исполнительные устройства механизма заряжания для производства цикла заряжания выбранного типа боеприпаса в соответствии с циклограммой работы. После окончания цикла заряжания наводчик, удерживая с помощью пульта 27 управления наводчика линию визирования многоканального прицела 16 наводчика на цели, производит выстрел нажатием кнопки на рукоятке пульта 27 управления наводчика. Стрельба в режиме «Основной» с использованием автомата 25 сопровождения целей через тепловизионный канал многоканального прицела 16 наводчика отличается тем, что по сигналу измерения дальности до цели нажатием кнопки на рукоятке пульта 27 управления наводчика производит автоматический захват изображения цели, после чего удержание линии визирования на цели осуществляется по сигналам угловой скорости цели, вырабатываемыми автоматом 25 сопровождения целей.

При боевой работе артиллерийскими боеприпасами в режиме «Дубль» командир с использованием пульта 28 (Фиг. 4) управления командира и тепловизионного канала многоканального прицела 16 наводчика по изображению фоноцелевой обстановки на экране видеосмотрового устройства 23 командира производит поиск, распознавание цели и наведение на цель. После выбора типа боеприпаса и последующего измерения дальности до цели лазерным дальномером многоканального прицела 16 наводчика с помощью органов управления, расположенных на пульте 28 управления командира, тип баллистики и код дальности поступают в блок 18 вычислителя, в котором с учетом полученных типа баллистики, кода дальности, сигнала угловой скорости цели, пропорциональному углу заклонения рычага управления пульта 28 управления командира и сигналов датчиков отклонения условий стрельбы от нормальных (датчик 31 положения пушки, датчик 32 крена и тангажа, датчик 33 ветра, датчик 34 метеорологический, датчик 35 температуры заряда) производится автоматическое вычисление углов прицеливания и упреждения, поступающих в блок 26 управления стабилизатора вооружения, где углы прицеливания и упреждения суммируются с сигналами рассогласования вооружения со стабилизированной в двух плоскостях линией визирования многоканального прицела 16 наводчика в плоскостях вертикального (ДУ-ВН) и горизонтального (ДУ-ГН) наведения и преобразовываются в сигналы управления приводами наведения вооружения. При нажатии кнопки заряжания пульта 28 управления командира блок 29 управления аппаратурой механизма заряжания вырабатывает управляющие сигналы на исполнительные устройства механизма заряжания для производства цикла заряжания выбранного типа боеприпаса в соответствии с циклограммой работы. После окончания цикла заряжания командир, удерживая с помощью пульта 28 управления командира линию визирования многоканального прицела 16 наводчика на цели, производит выстрел нажатием кнопки на пульте 28 управления командира. Стрельба в режиме «Дубль» с использованием автомата 25 сопровождения целей отличается тем, что по сигналу измерения дальности до цели нажатием кнопки измерения дальности на пульте 28 управления командира производит автоматический захват изображения цели, после чего удержание линии визирования на цели осуществляется по сигналам угловой скорости цели, вырабатываемыми автоматом 25 сопровождения целей.

При боевой работе управляемой ракетой в режиме «Основной» наводчик с использованием пульта 27 (Фиг. 4) управления наводчика и визирного канала многоканального прицела 16 наводчика производит поиск, распознавание цели и наведение на цель. В темное время суток или в условиях недостаточной видимости поиск и распознавание целей производится через тепловизионный канал многоканального прицела 16 наводчика по изображению фоноцелевой обстановки на экране видеосмотрового устройства 22 наводчика. После выбора типа управляемого боеприпаса на пульте 27 управления наводчика происходит включение лазерного канала управления многоканального прицела 16 наводчика. В зависимости от измеренной дальности до цели блок 6 вычислителя определяет режим пуска управляемой ракеты. При нажатии кнопки заряжания пульта 27 управления наводчика блок 29 управления аппаратурой механизма заряжания вырабатывает управляющие сигналы на исполнительные устройства механизма заряжания для производства цикла заряжания управляемой ракеты в соответствии с циклограммой работы. После окончания цикла заряжания наводчик, удерживая с помощью пульта 27 управления наводчика линию визирования многоканального прицела 16 наводчика на цели, производит выстрел нажатием кнопки на рукоятке пульта 27 управления наводчика и удерживает линию визирования на цели до поражения. Стрельба в режиме «Основной» с использованием автомата 25 сопровождения целей через тепловизионный канал многоканального прицела 16 наводчика отличается тем, что по сигналу измерения дальности до цели нажатием кнопки на рукоятке пульта 27 управления наводчика производит автоматический захват изображения цели, после чего удержание линии визирования на цели осуществляется по сигналам угловой скорости цели, вырабатываемыми автоматом 25 сопровождения целей.

При боевой работе управляемой ракетой в режиме «Дубль» командир с использованием пульта 28 (Фиг. 4) управления командира и тепловизионного канала многоканального прицела 16 наводчика по изображению фоноцелевой обстановки на экране видеосмотрового устройства 23 командира производит поиск, распознавание цели и наведение на цель. После выбора типа управляемого боеприпаса на пульте 28 управления командира происходит включение лазерного канала управления многоканального прицела 16 наводчика. В зависимости от измеренной дальности до цели блок 29 вычислителя определяет режим пуска управляемой ракеты. При нажатии кнопки заряжания пульта 28 управления командира блок 29 управления аппаратурой механизма заряжания вырабатывает управляющие сигналы на исполнительные устройства механизма заряжания для производства цикла заряжания управляемой ракеты в соответствии с циклограммой работы. После окончания цикла заряжания командир, удерживая с помощью пульта 28 управления командира линию визирования многоканального прицела 16 наводчика на цели, производит выстрел нажатием кнопки на рукоятке пульта 28 управления командира и удерживает линию визирования на цели до поражения. Стрельба в режиме «Дубль» с использованием автомата 25 сопровождения целей через тепловизионный канал многоканального прицела 16 наводчика отличается тем, что по сигналу измерения дальности до цели нажатием кнопки на рукоятке пульта 28 управления командира производит автоматический захват изображения цели, после чего удержание линии визирования на цели осуществляется по сигналам угловой скорости цели, вырабатываемыми автоматом 25 сопровождения целей.

Боевая работа артиллерийскими боеприпасами в режиме «Резервный» выполняется наводчиком при отказе многоканального прицела 16 (Фиг. 4) наводчика, при этом блок 26 управления стабилизатора вооружения по сигналам датчиков из состава стабилизатора (на Фиг. не показаны) осуществляет стабилизацию вооружения в плоскостях вертикального и горизонтального наведения, при этом линия визирования прицела-дублера 24 (Фиг. 1, Фиг. 2, Фиг. 3), жестко связанного с башней в плоскости ГН и пушкой в плоскости ВН, следит за осью канала ствола вооружения. Измерение и ввод дальности в режиме «Резервный» производится методом «с базой на цели» по шкалам в поле зрения прицела-дублера 24. Операции, выполняемые наводчиком, по заряжанию боеприпаса и производству выстрела аналогичны выполняемым в режиме «Основной».

Заявителем изготовлен опытный образец танка с доработанными, согласно полезной модели, комплексом защиты, системой управления вооружением, моноблоком с ГТД, ходовой частью и системой связи, который в ходе испытаний подтвердил заявленные преимущества.

Таким образом, техническими решениями, предложенными в полезной модели, достигнут технический результат по повышению боевой эффективности танка.

Источники информации:

1. Патент РФ №49215 на полезную модель «Модернизированный танк»» по з. №2005113548 от 03.05.2005, МПК F41H 7/02

2. «Изделие 219РВ. Техническое описание. 219РВ-ТО», г. Ленинград, издание КБ-3 Ленинградского Кировского завода, стр. 15, 19, 23, 24, 34, 38, 39, 1987 г.

Формула полезной модели

1. Танк, содержащий бронированные корпус шасси и орудийную башню с комплексом динамической защиты, моторно-трансмиссионное отделение (МТО) с газотурбинным двигателем (ГТД), смонтированным в сборе с узлами и агрегатами силовой установки в виде моноблока, ходовую часть, комплекс вооружения с системой управления огнем, включающей стабилизатор вооружения и приборы прицеливания командира и наводчика, и комплект средств связи, включающий радиостанцию внешней связи и аппаратуру внутренней связи и коммутации, отличающийся тем, что в систему управления огнем введены автомат сопровождения целей, многоканальный прицел наводчика (МПН) с комплектом метеодатчиков, включающий в себя визирный, тепловизионный, дальномерный каналы и канал управления ракетой, и оптический прицел-дублер, с обеспечением возможности ведения командиром наблюдения, прицеливания и стрельбы всеми типами боеприпасов с использованием тепловизионного канала МПН, при этом стабилизатор вооружения доработан в части обеспечения совместной работы с МПН и прицелом-дублером, при этом в ходовой части использованы гидроамортизаторы подвесок опорных катков повышенной энергоемкости, выполненные с предохранительным термоклапаном.

2. Танк по п. 1, отличающийся тем, что для обеспечения повышения командной управляемости модернизированного танка в качестве радиостанции внешней связи установлена цифровая ультракоротковолновая радиостанция.

 https://btvtinfo.blogspot.com/2021/04/80.html




Т-90М «Прорыв» обр. 2017 (07.09.2017 г., День танкистов-2017, 33-й общевойсковый полигон  под Лугой), Российская федерация, ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского», ОКР «Прорыв-3»


1) цифровая система управления огнем «Калина» (уровень технологий 2011 г.)
2) панорамный прицел командира ПК ПАН (уровень технологий 2011 г.)
3) комбинированный прицел наводчика многоканальный «Сосна-У» с автоматом сопровождения цели (АСЦ) с тепловизионной матрицей Catherine-XP производства Thales (2006 г.) и автоматической броневой защитой-створками (уровень технологий 2011 г.)
4) прицела-дублер наводчика, марка прицела ???
5) поле зрения панорамы может приводится к полю зрения определённого триплекса путем нажатия на определенную кнопку размещённую по периметру командирской башенки возле каждого из триплексов (уровень российских технологий 2011 г.)




6) 3 видеокамеры для обеспечения переднего, бокового и создания кругового обзора (уровень российских технологий 2011 г., Россия применила первой на постсоветском пространстве). Размещенных на мачте датчика ветра.
7) Видеокамера заднего вида по центру кормы МТО с защитной крышкой объектива которая автоматически открывается при включении задней передачи (видеокамера 2011 г. - (створка 2017 гг.))
Примечание:
Защитная крышка объектива которая автоматически открывается при включении задней передачи уровень технологий освоенный Россией впервые в мировом танкостроении в 2017 году.
Примечание:
Отставание Украины составило 6 год. Впервые Украина применила технологию установки ТВ видеокамер заднего обзора в 2017 году на танке Т-72АМТ и на танках Т-84У БМ Оплот обр. 1999 прошедших заводской ремонт с модернизацией на ЗиМе в 2018 году в рамках подготовки к Strong Europe Tank Challenge-2018.
8) Wi-Fi антена за панорамой (2011 г.)



9) УДП Т05БВ-1 с 12,7-мм пулеметом  «Корд МТ» (6П49МТ), разработан по ОКР «Прорыв -3- Корд». Имеет переменный темп стрельбы и улучшенные точностные характеристики (уровень российских технологий 2016 г.).

10) устройство учёта изгиба ствола (уровень российских технологий 2006 г.)




11) гладкоствольная пушка-пусковая установка повышенной точности 2А82-М1 (2015 г.)
12) комплекс управляемого вооружения с ТУР 9К119М «Рефлекс-М»
13) модернизированый автомат заряжания, обеспечивающий использование с изделиями С-1 и С-2 (уровень российских технологий 2005 г., современный)
14) навигационное оборудование
15) средства АСУВ ПТК ЕСУ ТЗ «Созвездие М2»
16) КОЭП «Штора» без прожекторов подсветки
17) СПЗ 902А «Туча-1» (1981 г.)
18) система электромагнитной защиты СПМЗ-2Э от мин с магнитными взрывателями (уровень российских технологий 2005 г.)
Примечание:
Отставание Украины от России в разработке и применении системы электромагнитной защиты по состоянию на 2019 год составляет 15 год.
19) встроенная динамическая защита «Реликт»
20) защитная верхняя клиновиднообразная стальная полумаска танковой пушки
21) модули встроенной динамической защиты «Реликт» по бортам башни (уровень российских технологий 2011 г.)
Примечание:
Отставание Украины от России в применении модулей встроенной динамической защиты для защиты бортов башни по состоянию на 2019 год составляет 8 год.
22) бортовые экраны корпуса с интегрированными модулями динамической защиты «Реликт» в один ряд во всю длину корпуса до бортов МТО (уровень технологий 2011 г., впервые примененные на Т-90МС «Тагил» представленному на REA-2011)
23) дополнительные модули динамической защиты «Реликт» в «мягком» корпусе, повышающих стойкость бортовой проекции корпуса к противотанковым кумулятивным средствам, с возможностью их снаряжения и навески в условиях эксплуатации (уровень технологий 2016 г.)
24) решетчатые экраны кормы башни
25) решетчатые экраны установленные по бортам поверх резино-тканевых экранов (фальшбортов) и сзади напротив проекции МТО корпуса (уровень технологий 2011 г.)
26) защитная тканевая сетка с металлическими вставками  сердечниками прикрывающая нижние лобовые башенные модули ВДЗ «Реликт» и нижнюю часть бортов башни (уровень российских технологий 2017 г., Ноу-хау)
27) маскировочный комплект «Накидка» (уровень российских технологий 2006 г.)
28) волнообразные длинные по ступицы опорных катков резинотканевые (фальшборта) экраны
29) дизельный двигатель В-93 (В-92С2Ф) мощностью 1130 л.с. (уровень российских технологий 2011 г.)
30) вспомагательная дизель-генераторная установка в бронированном контейнере размещенном слева на корме корпуса (уровень российских технологий 2006 г.)
31) штурвал управления и поворота (уровень российских технологий 2011 г.)
32) система автоматического переключения передач с возможностью перехода на ручное (2011 г.)
33) люк командира танка с оригинальной кинематикой открывания и смотровыми приборами вокруг по периметру командирской башенки (уровень российских технологий 2011 г.)
34) новая сварная башня с развитой кормовой нишей, увеличенным внутренним объемом, командирской башенкой с улучшенным круговым обзором и эргономикой экипажа
35) бункер-развитая кормовая ниша (изолированный отсек) для укладки боекомплекта
36) антискользящее (противоскользящее) покрытие (уровень российских технологий 2015 г.)
37) поручни-ступеньки-рукоятки внутри башни для удобства (2011 г.)
38) кондиционер  (2011 г.)


39) бревно для самовытаскивания танка прикреплено по правую сторону борта танка (2017 г.)


40) защитные противокумулятивные металлические решетки прикрывающая нижние лобовые башенные модули ВДЗ «Реликт» и нижнюю часть бортов башни (уровень российских технологий 2016 г., Ноу-хау)



41. Автомат захвата и сопровождения целей (АСЦ) (2006 г.)



42. Паралельный телевизионный канал у командира и наводчика, независимые друг от друга (2011 г.)




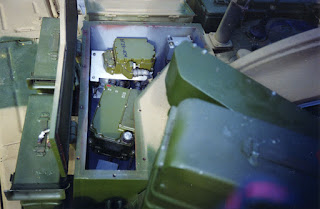

Танк Т-72АМТ обр. 2017 г. (9 августа 2017 г.), Украина, ГП «Киевский бронетанковый завод»



1) Дневной прицел-дальномер наводчика 1А40-1 вместо ТПД-К1 (уровень советских технологий 1984 г., устарел)


2) Комбинированный активно-пассивный дневно-ночной прицел-прибор наведения наводчика-оператора 1К13-49 «Неман» без модернизации вместо активного ночного прицела наводчика ТПН-1-49-23 (уровень советских технологий 1984 г., устарел)


3) Модернизированный комбинированный активно-пассивный прибор наблюдения командира ТКН-3УМ с электронно-оптическим преобразователем 3 поколения вместо ТКН-3ПА (уровень украинских технологий по модернизации освоенный Украиной в 2015 г., по функционалу - устарел безвозвратно, по возможностям обнаружения (дальности) - устаревает). Сам прибор на постсоветском пространстве считается с времён СССР с 1985 года морально устаревшим.

4) Модернизированный прибор ночного видения механика-водителя с электронно-оптическим преобразователем 3 поколения ТВНЕ-4БУМ вместо ночного активно-пассивного прибора ТВНЕ-4Б (уровень украинских технологий по модернизации освоенный Украиной в 2015 г., устаревает)


5) Инфракрасный прожектор Л-4Г «Луна» (уровень советских технологий 1976 г., архаика, устарел безвозвратно). Ослабляет лобовую защиту башни и при наблюдении через прибор ночного видения осветитель в рабочем режиме демаскирует танк на дистанции до 16000 м, или невооружённым глазом видно на дистанции до 100 м.
6) Зенитная пулеметная установка закрытого типа с дистанционным управлением, управляемая с места командира танка по типу танка Т-64Б (уровень советских технологий 1976 г., устаревает)
7) Установлена защита лент пулеметных коробок НСВТ по типу танка БМ Булат обр. 2015 г. (уровень технологий впервые в мире применённого Украиной в 2015 г. по опыту АТО, современный)
8) Видеокамера заднего вида (уровень украинских технологий  2017 г., современный тренд)
Примечание:
Впервые в Украине применено технологию установки ТВ видеокамеры заднего обзора в 2017 году на танке Т-72АМТ.
Отставание Украины от России составило 6 год.
9) Навигационная аппаратура СН-3003М «Базальт» (уровень украинских технологий 2007 г., современный)
10) Цифровая радиостанция Лыбидь-К2РБ вместо советской аналоговой радиостанции Р-123М (уровень технологий 2015 г., относительно современный)
11) Цифровая радиостанция Aselsan VRC-9661 (уровень турецких технологий 2016 г., относительно современный)
12) В дневное время суток получил возможность стрельбы комплексом управляемого вооружения с ТУР «Комбат» с бронепробиваемостью за навесной ДЗ 700 мм (уровень украинских технологий 1999 г., современный)
13) А-ПАД (аппаратура-полуавтоматического досылания) и в её составе П-ПАД (пульт), Б-ПАД (блок аппаратуры переделки автоматики досылания) для заряжания ТУР «Комбат» (уровень технологий созданных Украиной первой на постсоветском пространстве в 2012 г., современный)
14) Пушка-пусковая установка 2А46М вместо 2А46 (уровень советских технологий 1981 г., устаревает)
15) Система постановки дымовой завесы 902Б «Туча-2» (уровень советских технологий 1979 г., современный)
16) Установлен двигатель В-84-1 мощностью в 840 л.с. вместо В-46-6 мощностью в 780 л.с. с воздухоочистителем на 108 циклонов вместо 96 и системой ПВВ (обогрев упрощённого запуска, возможность произвести запуск 20 раз) (уровень советских технологий 1984 г., устарел)
17) Вспомагательная силовая установка в бронированном отсеке - энергоагрегат ЭА-10-1 от танка Т-84 БМ «Оплот» обр. 2009 г. (уровень украинских технологий 2009 г., современный)
18) Зеркала заднего вида по типу танка Т-84 (уровень украинских технологий освоенных Украиной первой на постсоветском пространстве в 2000 г., современный тренд)
19) На башне танка установлен комплекс встроенной динамической защиты «Нож» по типу танка Т-72UA1 (Т-72Б-1050) (уровень украинских технологий 2012 г., относительно современный)
20) Откидной блок встроенной динамической защиты «Нож» над люком механика-водителя по типу применения на танке Т-72UA1 (уровень украинских технологий 2012 г., современный)
21) Верхняя лобовая деталь корпуса танка прикрыта навесным комплексом динамической защитой «Контакт-1» с установленными в навесные контейнеры взрывчатые элементы ДЗ «Нож» (уровень советских технологий НКДЗ «Контакт-1» 1985 г., уровень украинских технологий применения ДЗ «Нож» в навесных контейнерах - 2011 г. на танке Т-72UA4, устарел).
22) Передние бортовые экраны по типу танка Т-80УД с элементами встроенной динамической защиты «Нож» по типу применения на танке БМ Булат (уровень советских технологий бортовые экраны 1987 г., уровень украинских технологий применения ДЗ «Нож» - 1999 г., относительно современный, постепенно устаревает ), как новшество - к трем бортовым модулям встроенной динамической защиты по типу Т-80УД добавлен 4-й модуль.
23) Бронезащита 1К13-49 (уровень советских технологий 1984 г., современный)
24) Резино-тканевые лопухи на встроенной динамической защите башни по типу Т-80УД (уровень советских технологий 1987 г., современный)
25) Решетчатые экраны башни выходящие за дорожный габарит, отлетающие, гнущиеся об первое препятствие (уровень технологий позаимствованный по опыту сирийской гражданской войны 2010-2019 гг., архаика)
26) Решетчатые экраны поверх резино-тканевых фальшбортов моторно-трансмиссионного отделения (уровень технологий позаимствованный по опыту сирийской гражданской войны 2010-2019 гг., устарел, архаика)
27) Нижняя лобовая деталь корпуса танка прикрыта передним пылеотбойным щитком по типу установки на танк Т-80БВ (уровень советских технологий 1985 г., современный)
28) Верх нижней лобовой детали корпуса танка прикрыт одним рядом из 13 контейнеров по типу НКДЗ «Контакт-1» с элементами ХСЧКВ динамической защиты «Нож» по типу установки на танк Т-72АВ (уровень советских технологий 1985 г., устаревает)
29) Башня 172.10.077СБ с надбоем от Т-72А ( уровень советских технологий 1982 г., устарел)
30) Украинский цифровой «тайский» пиксельный камуфляж (уровень украинских технологий 2009 г., современный).
Примечание:
Впервые в мире украинский цифровой «тайский» пиксельный камуфляж применено на БТР-3Е1, что Украина экспортировала в Таиланд. В последствии с 2014 года и в период 2015-2018 гг. стал основным камуфляжем Вооруженных Сил Украины.
31) Гусеничная лента и ведущие колеса от танка Т-80 219.35сб10 к виду гусеничной ленты А1023.55.010сб на 81 трак (уровень советских технологий 1979 г., устаревает)
32) Передние откидные щитки по типу танка Т-80БВ (уровень советских технологий 1985 г., современный)
33) Откидная лестница на корме танка для посадки экипажа по типу танка БМ Оплот-Т (уровень украинских технологий 2013 г., современный тренд)
34) Установлена система противопожарного оборудования 3ЭЦ13-1 «Иней» вместо системы ППО 3ЭЦ11-3 с 14 термодатчиками (без оптических) (уровень советских технологий 1985 г., относительно современный)




Т-72БМЭ обр. 2017 г. (MILEX-2017), Белоруссия, ОАО «140 ремонтный завод», г. Борисов&ЗАО «БЕЛТЕХЭКСПОРТ»


1) пушка-пусковая установка 2А46М (уровень технологий 1981 г.)


2) многоканальный тепловизионный прицел «Эсса-72У» (тепловизнонный канал, телевизионный канал, лазерный дальномер, канал управления ракетой), дальность 3500 м


Установлен на месте вспомагательного ночного  комбинированного прицела наводчика 1К13-49 «Неман», выполняет функцию основного прицела.
3) пульт управления командиром многоканальным тепловизнонным прицелом «Эсса-72У» режиме «Дубль»
4) вспомагательный прицел наводчика ТПД-К1 установлен на своем штатном месте основного прицела наводчика-оператора и выполняет функцию вспомагательного прицела-дублера наводчика





5) баллистический вычислитель
6) телевизионные индикаторы (мониторы) командира и наводчика-оператора
7) датчик ветра
8) датчик температуры
9) датчик атмосферного давления
10) датчик крена
11) датчик тангажа
12) датчик температуры заряда
13) датчик положения пушки


14) прибор ТВСН - тепловизионная система ночного видения (вождения) механика-водителя вместо инфракрасного прибора ТВНЕ-4Б (уровень белорусских технологий 2017 г.)


15) стрельба с ТУР в движении, а в Т-72Б только с места
16) цифровая УКВ радиостанция Barrett-2082+


17) цифровая КВ радиостанция Barrett-2091 или BARRETT PRC-2082+ Ультрокоротковолновая, приемопередающая, телефонная, симплексная с частотной модуляцией


18) двигатель В-84МС мощностью 840 л.с. (уровень российских технологий 1992 г.)


19) вспомагательная дизель-генераторная установка FARYMAN 43F435 в бронированном контейнере размещенном слева на корме корпуса мощностью 9,9 кВт


8 ПУ СПЗ 902Б «Туча»
20) термодымовая аппаратура
21) НКДЗ «Контакт-1» 227 контейнеров установлен на башне V-образно «ёлкой» как на Т-72АВ и по обоим бортам ещё 96 контейнеров по 48 на борт НКДЗ «Контакт-1» (уровень технологий 1984 г.)


22) отсутствует инфракрасный осветитель Л-4Г «Луна»
23) лобовая броня башни танка где ранее был размещен инфракрасный осветитель Л-4Г «Луна» прикрыта дополнительными контейнерами НКДЗ «Контакт-1»
24) на кормовой части башни за кормовым ящиком ЗИП установлена широкая из прутьев корзина-противовес для размещения ЗИП обшитая контейнерами НКДЗ «Контакт-1» в три ряда


25) нижняя лобовая деталь корпуса танка прикрыта передним резино-тканевым пылеотбойным щитком



26) борта МТО корпуса танка прикрыты решетчатыми противокумулятивными экранами поверх резино-тканевых экранов (фальшбортов)


27) откидные передние щитки по типу танка Т-80У


28) передние светодиодные фары AVS Light SL-1506 «OFF – ROAD»
29) ТПУ Р-174



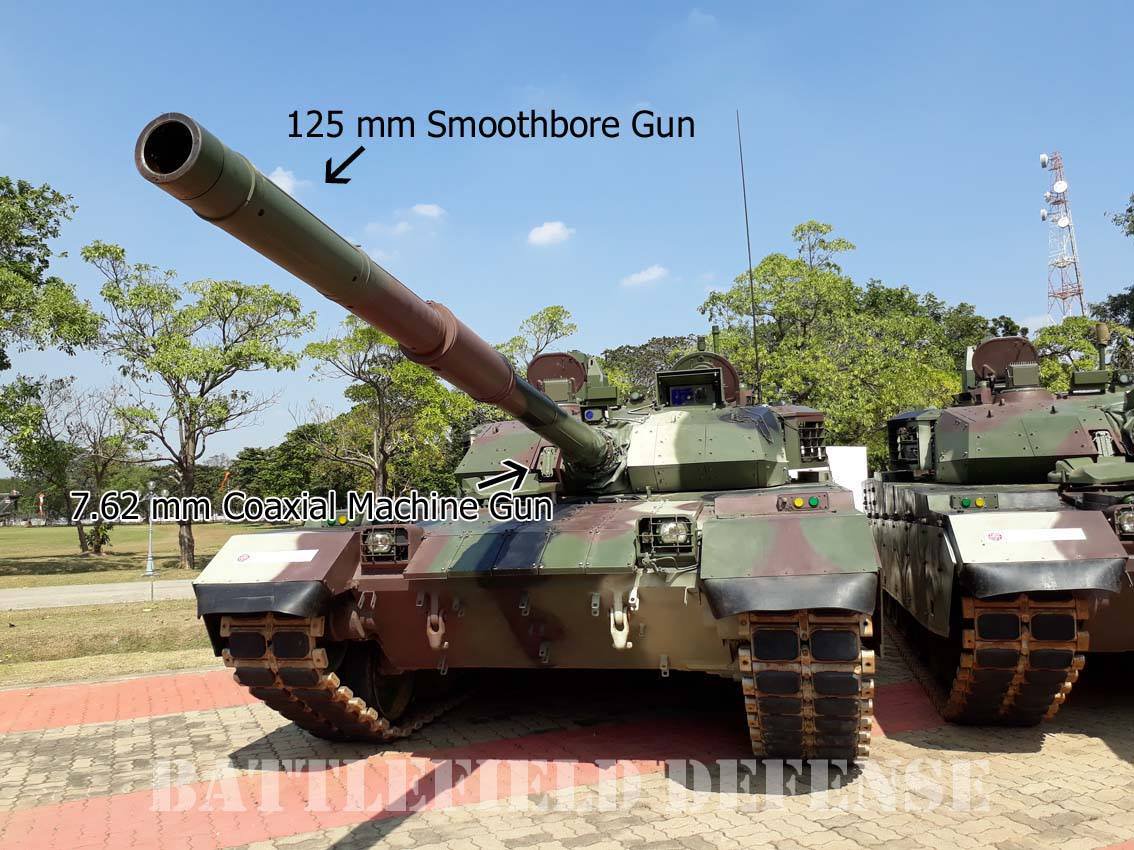

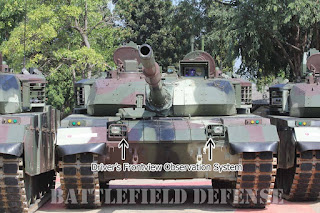

MBT-3000 (VT-4) обр. 2016 (первое упоминание 2012 г., первое появление 2014 г.), Китайская Народная Республика, производитель Inner Mongolia First Machinery Group (Завод 617) входящая в корпорацию NORINCO - China North Industries Group Corporation - CNGC


1) Дизельный двигатель VT/E1 мощностью 1200 л.с.





2) Система идентификации «свой-чужой»



3) Комплекс оптико-електронного противодействия GL-5 «Red Shield» с компактными станциями датчиков лазерного облучения, связанный с системой постановки дымовой завесы

4) Камера заднего вида

5) Система СПЗ


6) Дистанционно-управляемая установка с автономным ТВ прицелом

7) Панорамный прицел командира с автоматической защитой (створкой)



8) ТВ-камеры системы кругового обзора на башне

9) Датчик ветра


10) Решетчатые экраны бортов башни
11) Решетчатые корзины кормы башни для ЗИПа
12) За решетками по бортам башни размещены контейнеры ДЗ



13) Многоканальный прицел наводчика





14) Система учёта изгиба канала ствола



15) Металлические фальшборта



16) 2-ве видеокамеры переднего обзора (размещены рядом/совместно) возле передних фар

17) Кондиционер на корме башни за решетчатыми экранами


18) Прицелы командира и наводчика с функцией «Self destruction» -  самоуничтожение


19) Антискользящее покрытие





20) Динамическая защита FY-4




Leopard-2A7V обр. 2016, буква «V» обозначает «Verbessert» - модернизированный. Индекс «A7V» является историческим оммажем в честь 100 летия первого германского танка A7V, (о программе объявлено в апреле 2016 г., контракт заключён в сентябре 2017 года), ФРГ, генеральный подрядчик по контракту - KMW (Krauss-Maffei Wegmann), исполнитель контракта - Rheinmetall AG, стоимость контракта 118 миллионов евро.

Программа предусматривает модернизацию 104 танков к виду Leopard-2A7V:

1) 68 машин Leopard-2A4.
2) 16 Leopard-2A6NL.
3) 20 танков Leopard-2А7 (бывшие выкупленные Германией 20 голландских Leopard-2A6NL доведенных ранее до уровня Leopard-2A6M для компенсации взамен поставленных Германией  своих строевых Leopard-2A6M Канаде и доведенных к уровню Leopard-2A6MCan).

Танковый парк предназначенный к модернизации:
1) 20 танков Leopard-2A7 сейчас находятся в составе Бундесвера. 20 машин модернизированы в 2015 году, первая машина из 20 в версии Leopard-2A7 передана в декабре 2014 года.
2) 16 танков Leopard-2A6NL будут приобретены из наличия голландской армии.
3) 68 машин Leopard-2A4 будут выкуплены для модернизации из наличия шведской армии.

План реализации программы:
1) Первых 2 танка-демонстратора (прототипа) Leopard-2A7 будут переданы Бундесверу для испытаний в III квартале 2018 года.
2) Поставки остальных машин по контракту начнутся с 2020 года.

Модернизация к виду Leopard-2A7V включает:
1.1) Замену пушки L44 на 68 Leopard-2A4 на 120 мм гладкоствольную пушку L55A1.



1.2) Сохранение на 36 модернизируемых танках (16 Leopard-2A6 и 20 Leopard-2А7) 120-мм гладкоствольных пушек L55.
Справка:
120 мм гладкоствольная пушка L55A1 - дальнейшее развитие пушки L55. Разработчик Rheinmetall.
Разрабатывается с 2004 года в инициативном порядке, но с правительственным финансированием.
Длина ствола - 55 калибров.
Давление допустимое в канале ствола L55A1 700 МПа против 670 МПа у L55.
Живучесть ствола 1500 выстрелов. (неясно каким снарядом), и оснащена измененным эжектором и усиленной противооткатной системой К900.
2) Дистанционно управляемый боевой модуль KMW FLW200 с 12,7-мм пулеметом.
3) Перспективный 120 мм бронебойный подкалиберный снаряд повышенного могущества КЕ2020.
Принятие на вооружение КЕ2020 к 2022 году. Применен новый пороховой заряд.
Улучшенная аэродинамическая форма.
Бескобальтовый вольфрамовый сердечник.
Поражающая способность снаряда КЕ2020 должна быть примерно на 20% больше, чем у DM63A1.
DM53 (начальная скорость 1750 м/сек, давление в канале ствола при выстреле 575 МПа) и DM63/63A1 (начальная скорость 1720 м/сек).
4) Вспомогательная дизель-генераторная силовая установка Steyr M12 мощностью 17 кВт.
5) Боевая информационно-управляющая система IFIS.
6) Система многоспектрального маскировочного покрытия (накидка) Saab Barracuda.
7) Система климат-контроля.
8) Броневая защита уровня Leopard-2A7. Уровень защиты был приведен к стандарту Леопард-2A6M и затем еще повышен, также имеется возможность дополнительного бронирования.
9) Система программирования MKM (Munitionskommunizierungsmodul) для стрельбы фугасными программируемыми выстрелами DM11.
10) Усовершенствованные прицелы командира и наводчика с тепловизорами Airbus ATTICA.
11) Усиленная противоминная защита.
12) Внутрипереговорная система связи и коммутации Thales SOTAS.
13) Фугасные программируемые выстрелы DM11.




Т-72Б3 обр. 2016 (ГОЗ-2015-2016 гг.), Российская федерация, головной исполнитель ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского», исполнитель АО «Омсктрансмаш»

Средняя цена капитального ремонта танков Т-72Б с модернизацией до уровня Т-72Б3 в 2016 году по ГОЗ-2015-2016 - 78,937 млн. рубл.

1) модернизированный комбинированный активно-пассивный прибор наблюдения командира ТКН-3МК с электронно-оптическим преобразователем поколения 2 - 2+ вместо ТКН-3 (уровень технологий по модернизации освоенный Россией в 20?? г., по функционалу - устарел безвозвратно, по возможностям обнаружения (дальности) - устаревает). Сам прибор на постсоветском пространстве считается с времён СССР с 1985 года морально устаревшим.
2) прицел наводчика многоканальный «Сосна-У» с автоматом сопровождения цели (АСЦ) выполняющий функции основного прицела на месте вспомагательного вместо комбинированного прицела-прибора управления 1К13-49 «Неман» (уровень технологий 2006 г., современный)
3) дневной прицел наводчика 1А40-4 модернизированый прицельный комплекс 1А40-1, когда-то основной прицел выполняющий функции прицела-дублера) (уровень технологий 1984 - 2005?? г., устаревшый)
4) УКВ радиостанция Р-168-25У-2 «Акведук» вместо радиостанции Р-173 (уровень технологий 2005 г. Рязанский радиозавод, современный, впервые установлена на Т-80УА обр. 2005 г.)
5) комплекс программно-аппаратный АВСК-У (уровень технологий 2016?? г.)
6) пушка-пусковая установка 2А46М-5-01 (уровень технологий 2011? г.)
7) зенитный пулемет 6П50 «Корд» калибра 12,7 мм (уровень технологий 2009 г.)
8) двигатель В-92С2Ф мощностью 1130 л.с. с системами обеспечивающими его работу (уровень технологий 2011 г., относительно современный)
9) телевизионная камера заднего обзора с дисплейным комплексом механика-водителя (уровень технологий 2011 г.)
10) гусеничные ленты с косыми грунтозацепами и ведущие колеса с улучшенной очищаемостью (уровень технологий 1979-2016 г.)
11) дополнительный нижний модуль V-образного блока встроенной динамической защиты «Контакт-5» установленный на лобе башни в зоне над люком механика-водителя, которая с Т-72Б обр. 1989 года была не прикрыта ВДЗ «Контакт-5»
12) бортовые экраны корпуса с интегрированными модулями динамической защиты «Реликт» в один ряд во всю длину корпуса до бортов МТО (уровень технологий 2011 г., впервые примененные на Т-90МС «Тагил» представленному на REA-2011)
13) решетчатые экраны установленные по бортам поверх резино-тканевых экранов (фальшбортов) и сзади напротив проекции МТО корпуса (уровень технологий 2011 г.)

14) дополнительные модули динамической защиты «Реликт» в «мягком» корпусе, повышающих стойкость бортовой проекции корпуса к противотанковым кумулятивным средствам, с возможностью их снаряжения и навески в условиях эксплуатации (уровень технологий 2016 г.)


15) модули динамической защиты «Реликт» по бортам башни вместо ящиков одиночного ЗИП танка (уровень технологий 2011 г.)
16) решетчатые экраны кормы башни устанавливаемые на/вместо ящиков ЗИП башни
17) доработанный модернизированый автомат заряжания, обеспечивающий использование с изделиями С-1 и С-2 (уровень технологий 2011 г., современный)
18) удлиненные до ступиц опорных катков резино-тканевые противокумулятивные волнообразные бортовые экраны (уровень технологий освоенных Россией впервые на Т-90МС «Тагил» только в 2011 г., современный).
Примечание: Украина освоила эту технологию ещё в 1999 году впервые представив Т-84У БМ «Оплот» обр. 1999 года на выставке IDEX-1999. Отставание России от Украины в освоении данной технологии 12 лет.
19) доработка танков в части обеспечения противоминной стойкости
20) изменение конструкции танков с учётом модификации изделий и годов их выпуска, в случае прекращения производства и невозможности восстановления штатных комплектующих изделий.


07.2016

ОБТ Leclerc Scorpion / XLR /

Согласно плану правительства Франции на 2018 год, расходы на оборону на 2019-2025 годы увеличатся и к 2025 году достигнут 2 процентов валового внутреннего продукта (ВВП). В приобретение новых боевых машин войдут 100 модернизированных основных боевых танков Leclerc, Griffon 6x6. многоцелевой бронетранспортер и разведывательные бронемашины Jaguar 6x6.



Танк Leclerc был разработан в 80-х годах. Имеет классическую схему компоновки, экипаж - три человека. Уменьшение экипажа (по сравнению с аналогами других западных стран) было достигнуто за счет использования заряжающего автомата. С 1990 года выпущено более 850 таких боевых машин. Французы буквально напихали свое детище новыми технологиями, и на момент своего рождения Leclerc был самым дорогим основным боевым танком своего времени. Однако затем появились южнокорейский K2 «Черная пантера» и японский Type 10, стоимость которых была еще выше.



Генеральное управление вооружений (DGA) уведомило Nexter Systems 12 марта 2015 г. о ремонте танка Leclerc. Между французским агентством оборонных закупок DGA и компанией Nexter Systems был подписан контракт стоимостью 300 миллионов евро на модернизацию на новый уровень 200 бронетранспортеров Leclerc и 18 бронетранспортеров Leclerc (ремонтно-эвакуационная машина на базе танка).



Этот приказ представляет собой третью операцию, начатую Министерством обороны в рамках программы Synergie du COntact Renforcé par la Polyvalence et l'InfovalorisatiON [SCORPION] по модернизации контактных сил армии. Контракт на сумму около 330 миллионов евро предусматривает поставку с 2020 года 200 танков Leclerc Rénové и 18 ремонтных мастерских DCL Rénové. По этой программе необходимо отремонтировать и модернизировать 200 танков. Первые два прототипа должны появиться в 2018 году, остальные 198 будут модернизированы в период с 2020 по 2028 год.







Новинку иногда позиционируют как ответ новому российскому танку Т-14 на базе «Арматы». EUROSATORY 2016 проходил в Париже с 13 по 16 июня 2016 года. На нем будет представлено много интересных новинок, и одной из них стал Leclerc XLR - новая версия знаменитого французского танка Leclerc.

Запланированные ремонтные работы позволят Leclerc наилучшим образом использовать свою огневую мощь и мобильность в составе будущих комбинированных боевых команд (GTIA) типа «SCORPION». Благодаря разработке специальных интерфейсов для новой тактической радиосистемы CONTACT и Командно-информационной системы SCORPION (SICS) она сможет эффективно взаимодействовать со всеми компонентами будущего "SCORPION" GTIA.

Как танк 3-го поколения с высокой степенью автоматизации и диагностической помощи, танк Leclerc в настоящее время дает французским сухопутным войскам возможность «первого входа» в рамках международной коалиции. Начавшаяся реконструкция направлена ​​на поддержание этой мощности и после 2040 года. Вес танка увеличится до 57 тонн, длина с пушкой вперед 9,87 метра, ширина 3,71 метра, высота 2,53 метра.


Основное вооружение усовершенствованной Leclercs состоит из 120-мм гладкоствольной пушки Giat с индексом CN 120-26 с двумя типами основных боеприпасов - BPSS с начальной скоростью 1790 м / с и кумулятивным боеприпасом со скоростью 1100 м. / с. Список используемых боеприпасов будет расширен. Это новый тип осколочно-фугасного снаряда, предназначенный для поражения живой силы противника: сейчас этот тип находится в стадии разработки. Предохранитель может быть установлен в нескольких режимах, в том числе в режиме УВВ. Предполагается, что такие снаряды повысят эффективность танка в городских боях.

Кроме того, улучшение защиты за счет разработки специальных комплектов брони позволит танку Leclerc лучше справляться с эволюцией угроз, особенно с самодельными взрывными устройствами. Leclerc Scorpion будет модернизирован новой броней, которая включает дополнительную модульную броню на корпусе и башне. Передняя часть корпуса будет защищена толстой пассивной броней, а задняя часть оснащена экраном из бронепроволоки для защиты узла привода от ракетных атак РПГ.

Мощность двигателя SACM V8X-1500 Hyperbar составляет 1500 л.с., полностью автоматическая трансмиссия (5 вперед и 2 назад) с гидростатической трансмиссией, максимальная скорость движения 72 км / ч, бездорожье 50 км / ч, запас хода до 615 км. .

Танк оснащен новейшей системой управления огнем с открытой архитектурой, информационно-командной системой SCORPION (SICS), новой системой тактической радиосвязи, системой защиты от оружия массового поражения, стабилизированными прицелами командира и наводчика, ночным видением. устройства, новый человеко-машинный интерфейс, системные компьютеры, лазерная система предупреждения и другое оборудование. Тепловизионный прицел способен обнаруживать цель в ночное время на дальности до 4000 м и определять ее принадлежность на дальности до 2500 м.


Т-72Б3 обр. 2014  г. (неофициальное название Т-72Б3М, Т-72Б4) (Танковый биатлон-2014), Российская федерация, ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского»



1) панорамный тепловизионный прицел командира



2) двигатель В-92С2Ф мощностью 1130 л.с.
3) автомат переключения передач
4) ТИУС управления движением с речевым информатором кретических режимов работы узлов.





Танк Т-72UA1 обр. 2012 г. (Т-72Б-1050) (август 2012 г.), Украина, ГП «Киевский бронетанковый завод»


1) дневной прицел-дальномер наводчика 1А40-1 вместо 1А40 (уровень советских технологий 1984 г., устарел)


2) комбинированный активно-пассивный дневно-ночной прицел-прибор наведения наводчика-оператора 1К13-49 «Неман» без модернизации (уровень советских технологий 1984 г., устарел)
3) комбинированный активно-пассивный прибор наблюдения командира ТКН-3 (уровень советских технологий 1963 г., устарел, вчерашний день).
4) активно-пассивный прибор ночного видения механика-водителя ТВНЕ-4В (уровень советских технологий 1979 г., устарел)
5) инфракрасный прожектор Л-4А «Луна» (уровень советских технологий 1976 г., вчерашний день, устарел безвозвратно). Ослабляет лобовую защиту башни и при наблюдении через прибор ночного видения осветитель в рабочем режиме демаскирует танк.
6) броневая защита 1К13-49  (уровень советских технологий 1984 г., современный)
7) комплекс управляемого вооружения 9К120 «Свирь» с выстрелом изделие 621 ТУР «Комбат» с бронепробиваемостью за навесной ДЗ 700 мм (уровень украинских технологий 1999 г., современный)
8) А-ПАД (аппаратура-полуавтоматического досылания) и в её составе П-ПАД (пульт), Б-ПАД (блок аппаратуры переделки автоматики досылания) для заряжания ТУР «Комбат» (уровень технологий созданных Украиной первой на постсоветском пространстве в 2012 г., современный)
9) танковая пушка 2А46М с термозащитным кожухом
(уровень технологий 1981 г., относительно современный)
10) стабилизатор вооружения 2Э42-2
(уровень технологий 1985 г., устаревает)
11) зенитная пулеметная установка командира открытого типа с ручным управлением, модернизированная под установку пулемета ДШКМ-Т  (уровень советско-украинских технологий 1947-2012 г., устарел, архаика)
12) радиостанция УКВ диапазона Р-173М вместо радиостанции Р-173(Р-123М) (уровень технологий 1987-1992 г., устаревает)
13) танковое переговорное устройство АВСК (Р-174) (уровень технологий 1985, устаревает)
14) установлен дизельный двигатель 5ТДФМА-1 мощностью в 1050 л.с. (изделие 457МА) с редуктором привода вентилятора  вместо двигателя В-84-1 мощностью в 840 л.с. (уровень советско-украинских технологий 1963-2010 г., относительно современный)
15) Электрооборудование силовой установки (ТИУС-ПДТМ-72Б и оборудование управления энергоагрегатом ПРА ЭА-10)
(уровень украинских технологий 1999-2010 г., относительно современный)
16) вспомагательная силовая установка - энергоагрегат ЭА-10-2 (уровень украинских технологий 2011 г., современный)
17) кондиционер КС-4,5 (уровень украинских технологий 1999 г., относительно современный)
18) система постановки дымовой завесы 902Б «Туча-2» (уровень советских технологий 1979 г., современный)



19) на башне танка установлен комплекс встроенной динамической защиты «Нож» по типу танка Т-72UA4 (уровень украинских технологий 2012 г., относительно современный)
20) откидной блок встроенной динамической защиты «Нож» над люком механика-водителя по типу применения на танке БМ «Булат» (уровень украинских технологий 1999 г., современный)
21) резино-тканевые лопухи на встроенной динамической защите башни по типу Т-80УД (уровень советских технологий 1987 г., современный)
22) верхняя лобовая деталь корпуса танка прикрыта навесным комплексом динамической защитой «Контакт-1» с доработанными контейнерами под установку взрывчатых элементов ХСЧКВ динамической защиты «Нож» (уровень советских технологий НКДЗ «Контакт-1» 1985 г., уровень украинских технологий применения ДЗ «Нож» в навесных контейнерах - 2011 г. на танке Т-72UA4, устарел).
23) бортовые экраны по типу танка Т-72АВ с доработанными контейнерами НКДЗ «Контакт-1» под установку элементов ХСЧКВ динамической защиты «Нож» (уровень советских технологий бортовые экраны 1985 г., уровень украинских технологий применения ДЗ «Нож» - 1999 г., относительно современный, постепенно устаревает ).
24) верх нижней лобовой детали корпуса танка прикрыт одним рядом из 13 контейнеров по типу НКДЗ «Контакт-1» с элементами ХСЧКВ динамической защиты «Нож» по типу установки на танк Т-72АВ (уровень советских технологий 1985 г., устаревает)
25) нижняя лобовая деталь корпуса танка прикрыта передним пылеотбойным щитком по типу установки на танк Т-80БВ (уровень советских технологий 1985 г., современный)
26) гусеничная лента 478ДУ2.55.210сб и ведущие колеса приведённые к виду ведущих колес от танка Т-80УД (уровень советских технологий 1985 г., устаревает)
27) Передние откидные щитки по типу танка Т-80БВ (уровень советских технологий 1985 г., современный)
28) Установлена система противопожарного оборудования 3ЭЦ13 «Иней» вместо системы ППО 3ЭЦ11-3 (уровень советских технологий 1985 г., относительно современный)


Т-72UA4 (03.05.2012 г., KADEX-2012), Украина, ГП «Киевский бронетанковый завод» & ДК «Укрспецекспорт»


Машина имеет усовершенствованный прицельно-наблюдательный комплекс командира с зенитной пулеметной установкой закрытого типа, комплекс оптико-электронного противодействия "Варта".


Главной особенностью этого танка является модернизированная силовая установка с турбопоршневым двухтактным дизелем 5ТДФМА-1 мощностью 1050л.с. при сохраненной оригинальной вентиляторной системе охлаждения, существенным образом улучшающая характеристики подвижности модернизированного танка.





Т-72Б3 обр. 2011 г. (2011 г.), Российская федерация, ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского»
Стоимость КР - 30 млн. рубл. и модернизация 22 млн. рубл. итого 52 млн. рубл.


1) Модернизированный комбинированный активно-пассивный прибор наблюдения командира ТКН-3МК с электронно-оптическим преобразователем поколения 2 - 2+ вместо ТКН-3.


2) Прицел наводчика многоканальный «Сосна-У» с автоматом сопровождения цели (АСЦ) выполняющий функции основного прицела на месте вспомагательного вместо комбинированного прицела-прибора управления 1К13-49 «Неман» (уровень технологий 2006 г., современный)


Окно внешней головки прицела «Сосна-У» закрыто защитной крышкой на 4-х болтах.


3) Дневной прицел наводчика 1А40-1, до установки «Сосна-У» был основным прицелом выполняющий функции прицела-дублера (уровень технологий 1984 г.)

4) Пульт управления командиром ПНМ «Сосна-У» в режиме «Дубль».
5) Металлический защитный щит экрана монитора командира танка тепловизионного канала ПНМ «Сосна-У»
6) Монитор тепловизора наводчика и панель управления наводчиком тепловизионным каналом.
7) Монитор тепловизионного канала «Сосна-У» командира танка для вывода изображения с тепловизора наводчика и панель управления командиром тепловизионным каналом от наводчика.
8) Датчик ветра
9) Датчик температуры наружного воздуха
10) Датчик атмосферного давления
11) Датчик крена и тангажа
12) Датчик температуры заряда
13) Датчик положения пушки
14) Баллистический вычислитель
15) Ночной прибор механика-водителя ТВН-5
16) убран ИК прожектор Л-4Г «Луна» установленный ранее на лобе башни  Т-72Б
17) Нет приёмника навигационного оборудования ГЛОНАСС
18) УКВ радиостанция Р-168-25У-2 «Акведук» вместо радиостанции Р-173 (уровень технологий 2005 г., современный)
19) Модернизированная танковая пушка-пусковая установка с улучшенными параметрами стрельбы 2А46М-5 (уровень технологий 2006 г.)
20) Зенитный пулемет 6П50 «Корд» открытая ЗПУ (уровень технологий 2009 г.)
21) Двигатель В-84-1 мощностью 840 л.с. с системами обеспечивающими его работу после капитального ремонта (уровень технологий 1984 г.)
22) гусеничные ленты от Т-80  (уровень технологий 1976 г.)
23) Система противопожарного оборудования 3ЭЦ13 «Иней» с 10 оптическими датчиками ОД1-1С и 5 термодатчиками ТД-1 вместо системы ППО 3ЭЦ11-3 танка Т-72Б
24) доработанный модернизированый автомат заряжания, под «длинные» БПС обеспечивающий использование выстрелов повышенного могущества с подкалиберным хвостовым оперением
25) «длинные» БПС - выстрелы повышенного могущества с подкалиберным хвостовым оперением ЗВБМ22 с БПС ЗВБМ59 «Свинец-1» и ЗВБМ22Э с БПС ЗВБМ60 «Свинец-2» (уровень технологий 2006 г., современный)



Т-90МС «Тагил» обр. 2011 г. (REА-2011), Российская федерация, ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского»

1) панорамный прицел командира ПК ПАН (уровень технологий 2011 г.)





2) комбинированный прицел наводчика многоканальный «Сосна-У» с автоматом сопровождения цели (АСЦ) с тепловизионной матрицей Catherine-XP производства Thales и автоматической броневой защитой-створками (уровень технологий 2006 г.)



3) прицела-дублер наводчика 1А40-1? или 1Г46 «Иртыш»




4) цифровая система управления огнем «Калина» (уровень технологий 2011 г.)





5) 4 видеокамер для обеспечения заднего, бокового и создания кругового обзора (уровень российских технологий 2011 г., Россия применила первой на постсоветском пространстве). Три видеокамеры на датчике ветра.




Обеспечивают командиру обзор прилегающей к танку местности при помощи четырех телевизионных камер, работающих в том числе в условиях пониженной освещенности.

Четверная камера находится на правой стороне башни, так как ДПУ перекрывает обзор, в случае размещения ее на датчике ветра.
Примечание:
Отставание Украины составило 6 год. Впервые Украина применила технологию установки ТВ видеокамер заднего обзора в 2017 году на танке Т-72АМТ и на танках Т-84У БМ Оплот обр. 1999 прошедших заводской ремонт с модернизацией на ЗиМе в 2018 году в рамках подготовки к Strong Europe Tank Challenge-2018.
6) УДП Т05БВ-1 с пулеметом 6П7К ПКТМ калибра 7,62 мм





7) гладкоствольная пушка-пусковая установка повышенной точности 2А46М-5 (2006 г.)
8) прибор наблюдения механика-водителя ТВН-5
9) навигационное оборудование
10) средства АСУВ ПТК ЕСУ ТЗ «Созвездие М2»
11) ТИУС шасси




12) устройство учёта изгиба ствола (уровень российских технологий 2006 г.)

13) КОЭП «Штора» без прожекторов подсветки
14) система электромагнитной защиты СПМЗ-2Э от мин с магнитными взрывателями



15) защитная верхняя клиновиднообразная стальная полумаска танковой пушки



16) встроенная динамическая защита «Реликт»

17) модули встроенной динамической защиты «Реликт» по бортам башни (уровень российских технологий 2011 г.)
Примечание:
Отставание Украины от России в применении модулей встроенной динамической защиты для защиты бортов башни по состоянию на 2019 год составляет 8 год.
18) модули встроенной динамической защиты «Реликт» в один ряд по бортам корпуса до бортов МТО
19) решетчатые экраны кормы башни
20) волнообразные длинные по ступицы опорных катков резинотканевые (фальшборта) экраны



21) дизельный двигатель В-93 (В-92С2Ф) мощностью 1130 л.с.
22) ДГУ7-П27.5В-ВМ1 мощностью 7кВт вспомагательная дизель-генераторная установка в бронированном контейнере размещенном слева на корме корпуса
23) штурвал управления и поворота
24) система автоматического переключения передач с возможностью перехода на ручное
25) люк командира танка с оригинальной кинематикой открывания




26) новая сварная башня с развитой кормовой нишей, увеличенным внутренним объемом, командирской башенкой с улучшенным круговым обзором и эргономикой экипажа







27) бункер-развитая кормовая ниша (изолированный отсек) для укладки боекомплекта



28) защитные экраны бортов башни для снижения радиолокационной сигнатуры
29) комплекс управляемого вооружения с ТУР 9К119М «Рефлекс-М»
30) неоновые фары по типу Т-90МС (уровень российских технологий 2015 г.)


КОЭП «Аргус-КСИЗ» (полное название: Комплекс оптико-электронного подавления «Аргус -комплекс средств индивидуальной защиты»), (приказ Министра обороны Российской Федерации №1505 от 12.11.2010 г.), Российская федерация, 3 ЦНИИ Минобороны РФ, г. Кубинка, ОКР «Аргус»



КОЭП «Аргус-КСИЗ» предназначен для обеспечения индивидуальной защиты от:
1) лазерного дальнометрирования, 2) лазерного целеуказания,
3) поражения боеприпасами с полуактивной лазерной головкой самонаведения.

Состав КОЭП «Аргус-КСИЗ»:
1. обзорно-панорамная оптико-электронная система;
2. датчики ветра;
3. мортиры;
4. аэрозольные боеприпасы;
5. аппаратура управления.

Процесс установки аэрозольной завесы КОЭП «Аргус-КСИЗ»:
- подрыв первой кассеты происходит на расстоянии 20 м от защищаемого объекта,
- подрыв второй и третьей кассет — на расстоянии 40...50 м от защищаемого объекта. Таким образом, в течение трёх секунд создается единое облако диаметром 15…20 м.

Отличительная особенность КОЭП «Аргус-КСИЗ»: прикрытие образца со всех сторон от возможной атаки ВТО за счет расположения мортир вкруговую.
Назначение КОЭП «Аргус-КСИЗ»: обеспечение защиты только от ВТО с полуактивными лазерными головками самонаведения (ГСН).

КОЭП «Аргус-КСИЗ» не предназначен для обеспечения противодействия широкому классу поражающих элементов ВТО, атакующих объекты защиты с верхней полусферы, а также противодействовать другим типам ГСН.



MBT Revolution обр. 2010 (Eurosatory-2010), ФРГ, Rheinmetall Defence, (глубокая модернизация Leopard-2A4 обр. 1985-1992 гг. выпуска)


1) цифровая СУО SEOSS (ТВ канал, тепловизор Saphir, лазерный дальномер безопасный для глаз и вычислитель)



2) система информирования и кругового наблюдения SAS (ситуационной осведомленности), состоит из 4-х оптических модулей на 2-х углах башни, каждый модуль из которых имеет 3-ри объектива с углом поля зрения секторов в 60°, цветной видеокамеры высокого разрешения и компонентов ночного видения. Информация из SAS об обнаруженной цели немедленно передаётся в СУО, срабатывает автоматическая сигнализация о выявленной цели.



3) технология «цифровой башни»
4) бортовое оборудование для интеграции в АСУВ тактического звена INIOCHOS производства Rheinmetall (АСУВ у ВС Греции, Испании, Швеции и Венгрии).
5) использование системы связи позволяющей обмениваться информацией с окружающей пехотой
6) система включения танка в единую автоматизированную систему тылового обеспечения
7) «командирский тормоз» позволяющий командиру останавливать танк со своего рабочего места
8) введение в боекомплект танка современных снарядов:
- осколочно-фугасного снаряда DM11;
- оперенного подкалиберного снаряда с отделяющимся поддоном DM-53 (LKE II) длиной 570 мм (1997 г.) из фольфрамового сплава, модификации DM-53A1 и DM-63 первые в мире БОПС сохраняющие постоянные баллистические характеристики внезависимости от температуры окружающего воздуха и для преодоления противотандемной ДЗ.
- инертного снаряда PELE без взрывчатого вещества с мягкого внутреннего материала.
9) дистанционно-управляемый стабилизированный боевой модуль Qimek в автоматическом режиме может поражать цели (IDEX-2009), разработан Rheinmetall Canada.
10) система постановки дымовой завесы ROSY производства Rheinmetall 2ПУ на 10 мортир. Обеспечивает образование мультиспектрального облака менее чем за 0,5-0,6 секунд в автоматическом или ручном режиме.



11) накладные бронемодули пассивной защиты покрывающие всю башню и лобовую часть корпуса, две трети борта, боевое отделение
12) защита крыши от кассетных боеприпасов
13) вспомагательная силовая установка мощностью 17 кВт.



Leopard-2A7+ обр. 2010, (Eurosatory-2010), ФРГ, KMW (Krauss-Maffei Wegmann)


1) стабилизированный дистанционно-управляемый боевой модуль KMW FLW-200  с тепловизором с 12,7 мм пулеметом и 6 ПУ СПЗ
2) ситуационная осведомленность за счёт обзора на 360° для всех членов экипажа - улучшенные тепловизионные камеры
3) установлена дополнительная пассивная броня до начала МТО по бортам корпуса
4) установлена дополнительная пассивная броня на ВЛД корпуса
5) установлена дополнительная пассивная броня по бортам кормовой части башни, где расположена боеукладка
6) дополнительное бронирование днища корпуса
7) кондиционер в кормовой части башни
8) вспомагательная силовая установка увеличенной мощности в правой задней части корпуса

9) Место (точка) подключения пехотного телефона в задней части корпуса
10) Возможность крепления для бульдозерного отвала
11) светодиодные фары

Т-90А обр. 2009
1) Ночной прицел наводчика - тепловизионный прицел «Эсса» с тепловизионной матрицей Catherine-XG производства Thales
2) видеокамера заднего обзора
3) Зеркала заднего вида



БМ «Оплот» обр. 2009 г. ( Приказом министра обороны Украины №152 от 28.05.2009 г. принят на вооружение Вооруженных Сил Украины), Украина, ГП «ХКБМ имени А.А. Морозова» & ГП «Завод имени В.А. Малышева»


1) панорамный прицельный комплекс командира ПНК-6 (ТКН-6) (уровень технологий освоенных Украиной первой на постсоветском пространстве в 2008 г., современный)
2) дневной прицел наводчика (прицел дальномер-прибор наведения) 1Г46М «Проминь» (уровень технологий 1985 -1996 г., устарел)
3) прицельный тепловизионный танковый комплекс ПТТ-2 (тепловизионный прицел наводчика ПТН-2) (уровень технологий освоенный Украиной в 2008 г., относительно современный)
4) радионавигационная аппаратура спутниковой навигации ТИУС–НМ (СН-3700-03) (уровень технологий 1999-2008 г., современный тренд)
5) УКВ радиостанция Р-030У
(уровень технологий ???? г.)
6) КВ радиостанция P-163-50K с дальностью действия до 50 км
(уровень технологий 1992 г.)
7) аппаратура внутренней связи и коммутации АВСК-1 (Р-174Т)
8) система учета изгиба ствола СУИТ-1 (уровень технологий освоенных Украиной первой на постсоветском пространстве в 1999 г., современный тренд)



9) комплекс управляемого вооружения изделие 621 выстрел с ТУР «Комбат», бронепробиваемость за ДЗ 700 мм (уровень технологий 1999 г., современный)
10) вынесенная дистанционно-управляемая зенитно-пулеметная установка (уровень технологий 2009 г., относительно современный)
11) вспомогательная силовая установка дизельный энергоагрегат ЭА-10-1 в защитном контейнере (электрическая мощность генератора 10 кВт) (уровень технологий 2009 г., современный)
12) комплекс оптико-электронного противодействия «Варта» (КОЭП ТШУ-1-7 «Штора-1») (уровень технологий освоенный Украиной в 1995 г., устаревает)
Примечание:
КОЭП «Варта» (КОЭП ТШУ-1-7 «Штора-1») не обеспечивает реагирование на излучение лазерных дальномеров зарубежных танков Леопард-2А5, М-60А3 (диапазон излучения 0,6-10,6 мкм). Срабатывание комплекса происходит только при облучении с советских и постсоветских танков.
13) противотандемная встроенная динамическая защита «Дуплет» («Нож-2») (одно из направлений мирового уровня технологий представленный миру Украиной в 2009 г., одно из направлений будущего)

14) съёмный защитный модуль верхней лобовой детали корпуса противотандемной встроенной динамической защиты «Дуплет» («Нож-2») (одно из направлений мирового уровня технологий представленный миру Украиной в 2009 г., современный)
15) съемные бортовые защитные модули экраны противотандемной встроенной динамической защиты «Дуплет», установленных по бортам танка во всю длину борта в сплошную в два ряда с антискользящей рельефной ребристой металлической облицовкой верха защитных модулей (уровень технологий 2009 г., современный тренд)
16) экранирующие щитки (сплошной кожух (радиолокационная защита)), установленные на башне над пусковыми установками СПЗ (уровень технологий 2009 г., относительно современный)
17) тепловая защита крыши силового отделения (уровень технологий 1995 г., относительно современный)
18) комплект маскировочной конструкции "Контраст" (уровень технологий 2002 г., современный)
19) броневая защита входных отверстий прицела ТКН-6 снимается вручную перед применением, это является серьезным недостатком (уровень технологий 1963 г., устарел)
20) применение в конструкции прибора ПНК-6 волоконнооптических гироскопов вместо поплавковых (ПНК-4С, ПНК-5) позволяет уменьшить габаритные размеры (в диаметре) и массу прибора, повысить его точность и надежность (уровень технологий освоенный Украиной в 2008 г., современный).
21) цифровой щит механика-водителя (уровень технологий 2008 г., современный).
22) комплексная система управления движением танка (КСУД) (уровень технологий 1999 г., относительно современный).
23) многотопливный танковый двигатель 6ТД-2Е (изделие 459МЕ) мощностью 1200 л.с. (с элементами автоматизации процессов предпусковой подготовки, подогрева и пуска, оснащенный электрогидромеханическим регулятором) (уровень технологий 1995 г. - 2008 г., относительно современный).
24) антискользящее покрытие (уровень технологий достигнутый Украиной в 2014 г. первой на постсоветском пространстве, современный)
25) зеркала заднего вида (уровень технологий освоенных Украиной первой на постсоветском пространстве в 2000 г., современный тренд)
26) откидная лестница на корме танка для посадки экипажа по типу танка БМ Оплот-Т (уровень украинских технологий 2013 г., современный тренд)



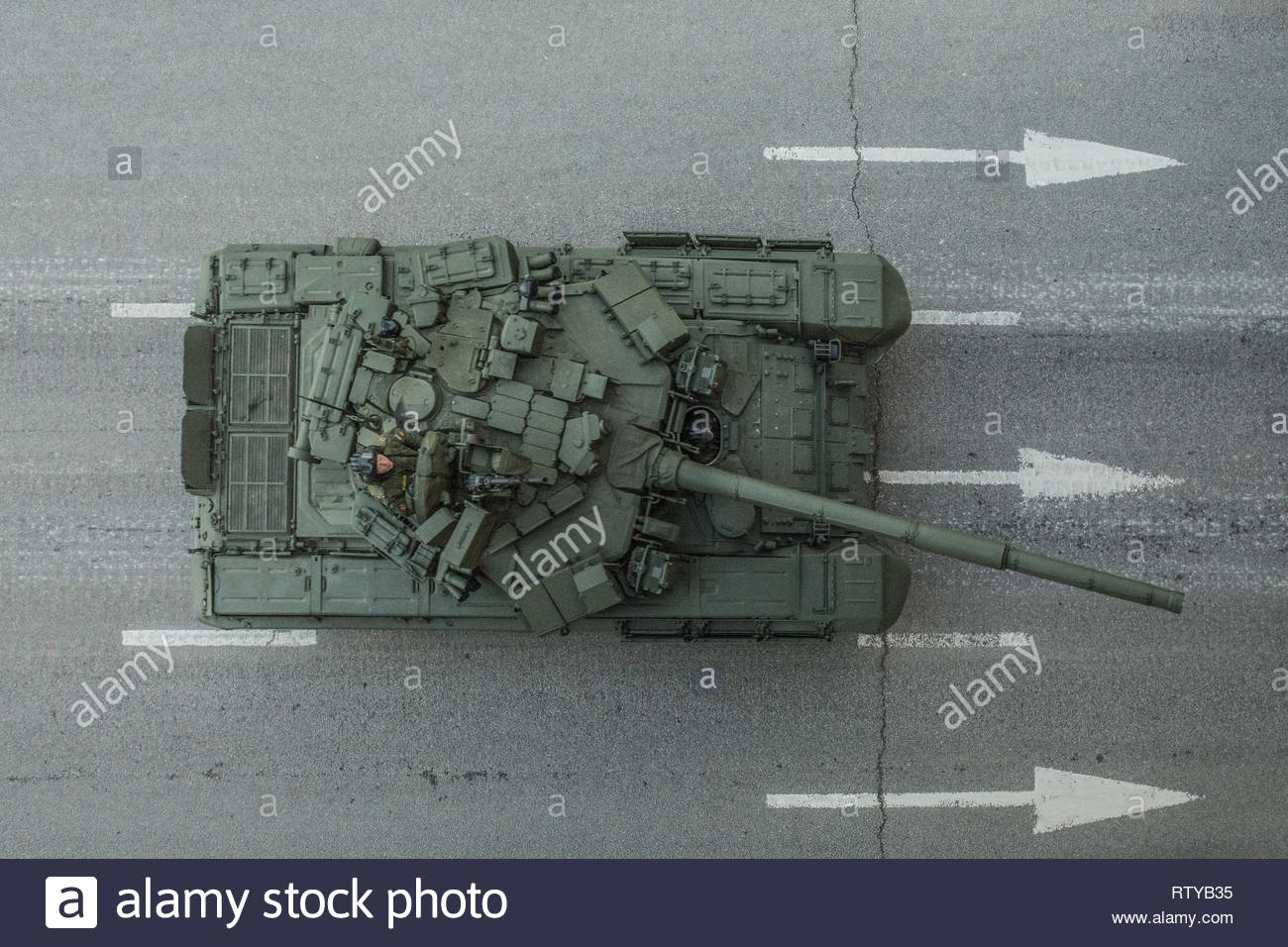

Т-90А обр. 2006

1) Тепловизнонный прицел «Эсса» с матрицей 2-го поколения Thales «Catherine FC»
2) Автомат заряжания доработан под размещение БПС С-1 и С-2




Т-80БВ-РМ обр. 2006 (Изделие 219М) (2006 г.), Российская федерация, ОАО «Спецмаш» & ОАО «61 БТРЗ», ОКР «Мотобол» - комплексная модернизация Т-80БВ

1) ТИУС 1В558 обеспечивает:
- автоматизированы процессы включения режимов и управления
- создан оперативный контроль технического состояния комплекса бортового оборудования и правильности действий экипажа с «подсказками» на дисплеях о необходимых действиях экипажа для выполнения боевой задачи
- создана система диагностики комплекса бортового оборудования
- автоматизировано техническое обслуживание (контрольный осмотр полностью).
2) СУО (КУО) 1А45-1 (1А45М) вместо 1А33
3) Комбинированный (дневно-ночной) прицельный  комплекс командира «Агат-МД», реализован  лазерный дальномер и автоматический ввод поправок для стрельбы с места командира
4) ПД-ПН - дневной прицел наводчика 1Г46М
5) Тепловизионный прицельный комплекс наводчика «Плиса»
6) Зенитный прицел ПЗУ-7
7) Прибор ночного видения ТВН-5
8) Стабилизатор 2Э42М
9) Система учёта изгиба канала ствола (Устройство учёта изгиба) УУИ-2
10) Комплекс дистанционного подрыва боеприпасов на траектории полета УВИ-10 «Айнет»
11) Танковая пушка пусковая установка 2А46М-4 вместо 2А46М-1
12) Комплекс управляемого вооружения 9К119М вместо демонтированного 9К112
13) Зенитно-пулеметная установка закрытого типа с пулеметом 6П49
14) Программно-технический комплекс (ПТК) АСУтб ПТК-Т-2 (ЕСУ ТЗ) (ОКР «Ползунок»)
15) КАЗ Т-08-А5-1 «Арена» (ОКР «Арена»)
16) КОЭП «Штора-2» (ОКР «Штора-2»)
17) Система противоминной защиты с электромагнитным взрывателем (ОКР «Совершенствование-88»)
18) ВДЗ «Реликт» (ОКР «Реликт»)
19) ППО 3ЭЦ13 «Иней» с двумя ГОА-19 «Допинг-2БТ» (генератором огнегасящего состава) в МТО
20) Энергоагрегат ГТА-18А
21) Воздухозаборное устройство
22) Устройство «копатель-экран-трал»
23) Зеркала заднего вида

Т-80БВ-РМ (Т-80БМ)








Исходя из численности в танковом парке РФ и накопленного научно-технического задела основные мероприятия модернизации были разработаны для танка Т-80БВ.

Предпосылками, обосновывающими такое решение было следующее:

- при меньшей, чем на Т-80У  в 1.5 раза башне и таком же, как на Т-80У шасси, Т-80БВ по несущей способности шасси имеет резерв для модернизации по массе примерно в 2 тонны;

- увеличение массы при внедрении в Т-80БВ мероприятий модернизации не ухудшает параметров подвижности танка, так как имеется возможность одновременного  увеличения мощности силовой установки  с 1250 л.с. до 1400 л.с.;

- компьютеризация системы управления силовой установки позволяет качественно улучшить топливную экономичность танка Т-80БВ;

- апробированный задел по комплексу управления огнем нового поколения на базе цифровой информационно-управляющей системы значительно повышает й точность и скорострельность стрельбы, упрощаюет действия экипажа при оружии и при техническом обслуживании и ремонте;

- отработана унифицированная с другими танками конструкция динамической защиты, для танка Т-80БВ разработано комплексирование динамической, активной и индивидуальной защиты;

- предусматривается применение помехозащищенной широкодиапазонной радиостанции «Азарт-БВ» и цифрового унифицированного комплекса управления и связи с автоматизированным рабочим местом командира, реализующими командную управляемость танков на мировом уровне;

- экономическая целесообразность модернизации при ремонте танков определяется отсутствием необходимости  заново изготавливать  значительное количество составных частей танка (башня, корпус, ходовая часть, механизмы вооружения, отремонтированные комплектующие), что позволяет уменьшить на 35-45 % стоимость отремонтированного с модернизацией танка по сравнению с вновь изготовленным танком  примерно равного военно-технического уровня.



         В разработанной рабочей конструкторской документации и изготовленном по ней опытном образце танка об.219М были реализованы мероприятия, улучшающие все основные характеристики танка Т-80БВ: огневую мощь, защищенность, подвижность, эксплуатационные характеристики, командную управляемость.

Огневая мощь. Основной эффект от внедрения мероприятий:

- значительно повышены поисковые обнаружительные возможности особенно ночью как наводчика, так и командира;

- повышение точности стрельбы (увеличение в среднем дальности действительной стрельбы наводчика на 15-20 %, командира на  50-70 % в зависимости от применяемого типа выстрела);

- повышение скорострельности (уменьшение времени подготовки выстрела ночью у наводчика примерно в 2 раза, у командира по сравнению с танком Т-80У – примерно в 3 раза);

- применение всех типов боеприпасов, а также возможность применения новых типов боеприпасов путем подстройки в условиях эксплуатации;

- обеспечение днем и ночью высокоэффективной стрельбы командиром артиллерийскими снарядами и из спаренного пулемёта, а также из зенитного пулемета с закрытым люком (на танке Т-80БВ стрельба командиром из   пушки и спаренного пулемёта не обеспечивается, стрельба из зенитного пулемета требует открытия люка и ручного наведения зенитной установки)

         Указанный эффект обеспечивается за счет

- замены пушки 2А46М-1 на 2А46М-4, существенно улучшающей кучность стрельбы;

- замены комплекса управляемого вооружения 9К112 на высоконадежный  и малогабаритный комплекс 9К119 с лазерным каналом наведения;

- замены системы управления огнем 1А33 на комплекс управления огнем 45М, включающий доработанный для цифрового управления серийный прицел наводчика 1Г46-2, прицел командира ТО1-КО4МДТ с лазерным дальномером и тепловизионным каналом, стабилизатор вооружения типа 2Э42М с цифровым управлением, комплект датчиков и информационно-управляющую систему 1В558М, обеспечивающую цифровое управление названными составными частями комплекса, а также управления составными частями танка (механизмом заряжания, комплексом индивидуальной защиты, тепловизионным прицелом наводчика и др.).

Защищенность. Основной эффект от внедрения мероприятий:

- значительно (на 40-55 %) повышена защита лобовой проекции танка от всех типов поражающих средств;

- обеспечена высокая вероятность защиты кормовой и боковых  проекций танка от поражающих средств, имеющих скорость подлета до 700 м/с;

- обеспечено автоматическое обнаружение облучения танка лазерными дальномерами и целеуказателями и быстродействующая система постановки аэрозольных дымовых помех соответствующих каналов наведения на танк поражающих средств;

- предусмотрена возможность создания «ложной» цели в предвидении нападения на танк средств поражения с тепловыми головками самонаведения;

- улучшена противоминная защита;

- значительно уменьшены в широком спектре излучения танка, демаскирующие его на фоне местности.

Указанный эффект обеспечивается за счет

- установки встроенной динамической защиты с новыми элементами, верхним лобовым листом и противокумулятивными экранами;

- применения комплекса активной защиты типа ТО8-А5-1 с большим угловым сектором активности, обращенным к кормовой части башни;

- применения комплекса индивидуальной защиты с высокоточными головками обнаружения, поворотными пусковыми установками аэрозольных гранат и тепловыми имитаторами ложной точки наведения;

- применения электромагнитной системы противоминной защиты;

- применения маскирующих средств типа «Накидка»;

- комплексирования всех средств защиты по секторам ответственности.

Подвижность. Основной эффект от внедрения мероприятий:

- увеличение удельной мощности модернизированного танка до 30 л.с./т;

- улучшена топливная экономичность с обеспечением уменьшения путевого расхода более, чем на 10% и при работе на месте – более, чем в 2 раза;

- улучшены эргономические характеристики рабочего места механика-водителя танка.

Указанный эффект на опытных образцах обеспечивался за счет

- модернизации серийного газотурбинного двигателя путем внедрения нескольких известных мероприятий, увеличивающих мощность с 1250 л.с. до 1400 л.с.;

- применения новой цифровой системы управления силовой установкой на базе бортовой информационно-управляющей системы и установки дополнительных датчиков на агрегаты силовой установки.

Эксплуатационные характеристики. Основной эффект от внедрения мероприятий:

- упрощена работа наводчика и командира танка при боевой работе и техническом обслуживании за счет автоматизации операций управления – количество органов управления и индикации уменьшено в 2 раза;

- в ситуациях боевых и технических повреждений или ошибок экипажа информационно-управляющая система комплекса 45М генерирует «подсказки» на дисплеях, дающие экипажу рекомендации по дальнейшему наиболее эффективному продолжению выполнения боевой задачи;

- ряд операций технического обслуживания выполняется в автоматическом или полуавтоматическом режиме;

- обеспечена возможность диагностирования состояния аппаратуры и приборов боевого отделения и устранения дефектов силами экипажа;

- обеспечена работоспособность силовой установки в условиях повышенной запыленности;

- при работе на месте значительно сокращен расход топлива.

Указанный эффект обеспечивается за счет

- отработанного и проверенного в условиях испытаний программного обеспечения (алгоритмов) информационно-управляющей системы 1В558М комплекса управления огнем 45М;

- установки воздухозаборного устройства (как на танке Т-80У);

- установки автономного энергоагрегата ГТА-18А мощностью 18 квт.

Командная управляемость. Основной эффект от внедрения мероприятий:

- качественное повышение эффективности применения танков как объектов системы вооружения;

- обеспечение вышестоящего командного звена информацией от танка, обеспечивающей автоматизацию постановки боевой задачи;

- оперативное обеспечение командира танка  конкретной и точной постановкой боевой задачи;

- увеличение дальности и повышение качества цифровой радиосвязи.

Указанный эффект на опытных образцах обеспечивается за счет

- замены штатных радиосредств танка Т-80БВ комплексом цифровых средств связи нового поколения в составе программно-технического комплекса;

- применения автоматизированного рабочего места командира в составе программно-технического комплекса;

- обеспечения двусторонней связи цифровой системы комплекса управления огнем 45М и цифровой системы программно-технического комплекса командной управляемости с помощью мультиплексного канала информационного обмена.

Оценка военно-технического уровня модернизированного при ремонте танка Т-80БВ-РМ.



         Согласно отраслевой методике оценка военно-технического уровня танка проводится по величине коэффициента военно-технического уровня (Квту), учитывающего параметры огневой мощи, защищенности, подвижности, эксплуатационных характеристик и командной управляемости.

         Результаты расчетов приведены на фиг.2. Как видно из данных фиг.2 комплексное внедрение при ремонте названных мероприятий модернизации качественно повышает военно-технический уровень модернизированного танка и приближает его к уровню лучших мировых образцов танков.







Т-72Б2 «Рогатка» обр. 2006 г. (REA-2006), (Изделие 184М), Российская федерация, ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского», ОКР «Рогатка-1», этап 2.

1) прицел наводчика многоканальный «Сосна-У» с автоматом сопровождения цели (АСЦ) выполняющий функции основного прицела на месте вспомагательного вместо комбинированного прицела-прибора управления 1К13-49 «Неман» (уровень технологий 2006 г., современный)
Разработчик - белорусский ОАО «Пеленг», выпускает российский «ВОМЗ», г. Вологда.
Дневной визирный (оптический) канал, тепловизионный канал (ТВП-камера 2-го поколения «Catherine-FC», 8-12 мкм, фирмы «Tomson-CSF», независимая 2-х плоскостная стабилизация поля зрения, применение КУВ с ходу в ночных условиях, наличия автомата сопровождения цели (АСЦ), дальность обнаружения цели типа танк, ночью до 3500 м.
Примечание: Отставание Украины от Белоруссии - России в разработке и применении прицела наводчика многоканального на 2019 год составляет 13 лет.

2) прицел ТПД-К1 вспомагательный на месте основного прицела (уровень технологий 1979 г.)
3) устройство учёта изгиба ствола (уровень российских технологий 2006 г.)

4) Датчик ветра ДВЕ-БС
5) Внешний магнитный компас
6) гладкоствольная пушка-пусковая установка повышенной точности 2А46М-5

7) ДГУ5-П27.5В-ВМ1 мощностью 5кВт вспомагательная дизель-генераторная установка в бронированном контейнере размещенном слева на корме корпуса защищенного решетчатыми экранами (уровень российских технологий 2006 г.)
8) ТВН-10 трёхканальный прибор наблюдения механика-водителя (оптический, тепловизионный, низкоуровневый телевизионный каналы) (уровень российских технологий 2006 г.)
Примечание:
Россия лидер. Отставание Украины на 2019 год составляет 13 лет.
9) доработанный модернизированый автомат заряжания, под «длинные» БПС обеспечивающий использование выстрелов повышенного могущества с подкалиберным хвостовым оперением (уровень технологий 2005 г.)
Примечание:
Россия лидер на постсоветском пространстве. Отставание Украины на 2019 год, составляет 14 лет.
10) «длинные» БПС - выстрелы повышенного могущества с подкалиберным хвостовым оперением ЗВБМ22 с БПС ЗВБМ59 «Свинец-1» и ЗВБМ22Э с БПС ЗВБМ60 «Свинец-2» (уровень технологий 2004 г., современный)



11) ВДЗ «Реликт» (уровень технологий 2006 г.)
Примечание:
Отставание Украины от России по состоянию на 2019 год составляет 13 лет в применении «длинных» БПС.



12)  Нижние секции V-образных блоков ВДЗ «Реликт» на башне оснащены резинотканиевыми щитками-лопухами
13) установлен КОЭП «Штора» без прожекторов-постановщиков помех
(уровень технологий 1992 г., по исполнению уровень 2006 г.)
14) система электромагнитной защиты СПМЗ-2Э от мин с магнитными взрывателями (уровень технологий 2006 г., современный)
15) Система противопожарного оборудования 3ЭЦ13 «Иней»
16) двигатель В-92С2 мощность 1000 л.с.
17) введение в состав боекомплекта осколочно-шрапнельного снаряда, оснащённого взрывателем с дистанционным подрывом на траектории
18) маскировочный комплект «Накидка» (уровень российских технологий 2006 г.)
19) для защиты бортовой и кормовой проекции танка начиная от центра башни, МТО без резинно-тканевых фальшбортов размещены бортовые решетчатые экраны
20) доработанные гусеничные ленты и ведущие колеса от Т-80 (уровень технологий 1976-1992 г.)



Т-80УЕ-1 обр. 2005 (Изделие 219АС-1) (Указом президента РФ 435 от 16.04.2005 г. принят на вооружение ВС МО РФ), Российская федерация, ОАО «Спецмаш» & ОАО «61 БТРЗ»

1) Модернизированное шасси Т-80БВ после капитального ремонта
2) Боевое отделение после капитального ремонта танка Т-80УД
3.1) СУО 1А45 вместо 1А33
3.2) СУО (КУО) 1А45-1 (ОКР «Мотобол», 2-й этап, оснащение Т-80УЕ-1 модернизированным КУО 1А45-1 от танка Т-80УА)
4) Введен переносной пульт настройки и контроля параметров СУО упрощающего контроль и настройку параметров (КУО)
5) Дневно-ночной прицельный  комплекс командира ПНК-4С «Агат-С» вместо ТКН-3, П/А д=0,7/0,8 км вместо П/А д=0,4/0,5 км у ТКН-3
6) ПД-ПН - дневной прицел наводчика 1Г46. Действительная дальность стрельбы увеличилась до 2400 м против 1800 (2000) м у Т-80БВ.

7) Прицельный комплекс наводчика ТО1-КО1 «Буран-ПА» с ночным прицелом наводчика-оператора ТПН-4. Но часть партии выпущена с ТВП «Плиса»




8) Прожектор ПЛ-1 вместо Л-4А в связи с отсутствием запчастей и возможности ремонта. (Уровень российских технологий 2002 г., впервые применен на Т-80УЕ-1 обр. 2002 года, прототипе)
9) Устройство ввода поправок 1В216М. Обеспечивает увеличение числа баллистик учитываемых в вычислителем с 6 до 15.
УВП 1В216М обеспечивает выработку поправок:
- боковую составляющую ветра;
- температуру воздуха;
- атмосферное давление;
- износ канала ствола;
- относительную скорость перемещения цели;
- учёт индивидуальных углов вылета и баллистики всех типов и индексов снарядов;
Погрешность выработки поправок не более 0,25°. Диапазон выработки индивидуальных углов +/-7°.
10) Датчик ветра емкостного типа ДВЕ вместо 1Б11 инерциального типа. Уменьшение ошибки измерения боковой (поперечной) составляющей скорости ветра.
11) Установлен прибор ТВН-5 вместо ТВНЕ-4Б
12) Зенитно-пулеметная установка закрытого типа от танка Т-80УД
13) Доработанный МЗ и кабина для размещения и заряжания БПС длиной 740 мм «Свинец-1» и «Свинец-2»
14) ВДЗ «Контакт-5» на ВЛД и на бортах
15) Газотурбинный двигатель ГТД-1250 с системой уменьшения расхода топлива САУР
16) Режим САУР и автоматическое включение СМГ
17) Энергоагрегат ГТА-18А
18) ППО 3ЭЦ13 «Иней» с ГОА-19 «Допинг-2БТ» (генератором огнегасящего состава) вместо системы ППО 3ЭЦ11-2



Т-80УА обр. 2005 (Изделие 219АМ-1) (Указом президента РФ 435 от 16.04.2005 г. принят на вооружение ВС МО РФ), Российская федерация, ОАО «Спецмаш» & ОАО «61 БТРЗ»


1) СУО (КУО) 1А45-1

2) Дневно-ночной прицельный  комплекс командира ТО2-КО4 «Агат-М» (прицел командира ПК-5) вместо ПНК-4С «Агат-С» (ТКН-4С), реализована функция измерения дальности лазерным дальномером в режиме «Дубль» от ЛД ПД-ПН (В Т-80У отсутствует такая функция). Дальность распознавания цели ночью типа танк в П/А режимах 1,0/1,0 км вместо 0,7/0,8 км.
Баллистическая подготовка выстрела имеется, а в ПНК-4С отсутствует, время подготовки выстрела 20-25 сек. вместо 25-35 сек. в ПНК-4С.

3) ПД-ПН - дневной прицел наводчика 1Г46-2М
4) Прицельный комплекс наводчика ТО1-КО5 «Буран-М» с ночным прицелом наводчика-оператора ПН-5 с зависимой стабилизацией у ГН от пушки.
Время подготовки выстрела уменьшено в ТО1-КО5 «Буран-М» до 20-25 сек, вместо 30-40 сек в ТО1-КО1 «Буран-ПА». Дальность распознавания в П/А режимах 1,8/1,5 км вместо 1,2/1,5 км в «Буран-ПА»
5) Введен переносной пульт настройки и контроля параметров СУО упрощающего контроль и настройку параметров (КУО)
6) Стабилизатор 2Э42М-1 с ошибкой стабилизации  ВН/ГН - 0,2/0,3 т.д., угловая скорость отработки - 40°/сек вместо 16°-24°/сек в 2Э42.
7) Баллистический вычислитель 1В528-1М

8) Датчик ветра и давления ДВД вместо датчика ёмкостного типа ДВЕ. ДВД обеспечивает измерение поперечного ветра, продольного ветра и атмосферного давления.
9) Блок переключателей 1В216-1 - в комплекс введено устройство выработки поправок интегрированное в блок штатного баллистического вычеслителя
10) Датчик положения пушки
11) Датчик крена
12) Радиостанция Р-168-25УЕ-2
13) Танковая пушка пусковая установка 2А46М-4 вместо 2А46М-1
14) Система учёта изгиба канала ствола (Устройство учёта изгиба) УУИ-2
15) Комплекс дистанционного подрыва боеприпасов на траектории полета УВИ-10 «Айнет» (на Т-80УЕ1 нет)
16) Применение боеприпасов ОФ-54 и ОФ-7 («Айнет»)

17) Доработанный МЗ для размещения и заряжания БПС длиной 740 мм «Свинец-1» и «Свинец-2»

18) Аппаратура управления МЗ 6ЭЦ43-2С вместо 6ЭЦ43-1С
19) Зенитно-пулеметная установка открытого типа
20) ПКТМ спаренный пулемет
21) КОЭП ТШУ-1 «Штора-1»
22) СПЗ 902А «Туча-1»
23) Газотурбинный двигатель ГТД-1250 с системой уменьшения расхода топлива САУР
24) Энергоагрегат ГТА-18А



25) ППО 3ЭЦ13 «Иней» с ГОА-19 «Допинг-2БТ» (генератором огнегасящего состава) два баллона в МТО.


2005

Т-80УЕ-1

Модернизация Т-80У включает усовершенствованный КУО 1А45-1. Баллистический вычислитель 1В528-1М и новые датчики - датчик ветра и давления (ДВД), блок

переключателей 1В216-1. Введено устройство учета изгиба ствола, обеспечивающее автоматический учет отклонения оси ствола от прямолинейности, возникающий в процессе интенсивной стрельбы, либо под влиянием атмосферных условий (приёмо-передатчик УУИ-2).
Прибор ПК-5, реализовано измерение дальности лазерным дальномером в режиме ДУБЛЬ. Прицельный комплекс Т01К05 «Буран-М». КОЭП «Штора-1». На танке сохранена старая зенитно-пулеметная установка открытого типа. На все варианты модернизированных танков предполагалось установить систему 2А46М-4. Стабилизатор 2Э42М-1 сшибкой стабилизации ВН/ГН, т.д. - 0,2/0,3. Угловая скорость отработки - 40°/сек.
Также модернизация включает общий для Т-80УА, Т-80УЕ-1, Т-80БА доработанный для размещения и заряжания БПС  длиной 740 мм . Применение боеприпасов ОФ54 и ОФ7 (Комплекс УВИ – 10 «Айнет») реализовано только на танке Т-80УА.
Усовершенствования  танков Т-80УА, Т-80УЕ-1, Т-80БА также включают современную ППО 3ЭЦ13 с ГОА «Допинг-2БТ» в МТО...



Модернизованные танки Т-80УЕ-1 и Т-80УА приняты на вооружение России в 2005 году, модернизация Т-80УЕ-1 предполагает вывести танки Т-80БВ на уровень, превышающий Т-80У путем установки башни танка Т-80УД находящегося на вооружении Российской армии (Указом Президента РФ №435 от 16.04.2005). ОЗТМ сейчас проводят модернизацию Т-80БВ до уровня Т-80УЕ-1 включающем установку башни от утилизированных танков Т-80УД (аналогичная Т-80У), усовершенствованной СУО 1А45-1 и ряда других усовершенствований. В целом уровень модернизированного Т-80УЕ-1 будет соответствовать современному Т-90 и несколько превосходить Т-80У. Естественно эта модернизация стоит значительно дороже, чем капитальный ремонт Т-80У. Т-80У мордернизирубтся до уровня Т-80УА.



Идея модернизации Т-80БВ: в настоящее время ресурс шасси танка Т-80УД, включая двигатель (производство которого осуществляется на Украине) и обслуживающих его систем, исчерпан, а восстановление связано с большими затратами на приобретение комплектующих и систем у Украинской стороны. В то же время башня танка Т-80УД с вооружением и системами его обслуживающими имеют большой запас по ресурсу и преимущества по защите и огневой мощи по сравнению с устаревшей башней Т-80БВ.

Модернизация, включает и усовершенствование СУО до уровня 1А45-1, в том числе и с включением в ее состав современного тепловизионного прицела (ТВП) белорусско-французского производства. Головной разработчик ОАО «Спецмаш» совместно с ОКБТМ.

Модернизированный 1А45-1 принят на вооружение в составе танков Т-80УА и Т-80УЕ-1 Указом Президента РФ №435 от 16.04.2005.

Комплекс обеспечиывает:

повышения точностных характеристик системы управления огнём дневного прицела наводчика, в котором уменьшены в 2 раза ошибки стабилизации вооружения в двух плоскостях расширения номенклатуры датчиков учёта отклонения условий стрельбы от нормальных;

уменьшение ошибок наведения на цели путём модернизации баллистического вычислителя, в котором реализован режим «Автоподстройки», уменьшающий уход марки прицеливания в двух плоскостях, обеспечено управление маркой прицела в зависимости от собственной скорости танка и пускового угла башни;

уменьшение ошибок расчёта углов прицеливания и бокового упреждения баллистическим вычислителем путём учёта систематической ошибки дальномера и изгиба канала ствола пушки при стрельбе, автоматического расчёта износа канала ствола пушки в процессе стрельбы и автоматического учёта изменения расширенной номенклатуры параметров условий стрельбы;

применение пульта настройки и контроля баллистического вычислителя, обеспечивающего оптимальную настройку параметров модернизированного комплекса управления огнём и обнуление электрических сигналов при выверке прибора командира;

ввода дополнительных сигналов из приборов в баллистический вычислитель для выбора алгоритма отработки стабилизатором вооружения углов прицеливания и бокового упреждения в зависимости от стрельбы днём, ночью и в режиме и в режиме ДУБЛЬ;

установкой ЭОП (электронно-оптический преобразователь) III поколения с применением новой полупроводниковой матрицы: с прямым переносом изображения, микроканальным усилением, со встроенным источником питания, со схемой защиты от световых нагрузок, с автоматической регулировкой яркости. ЭОП имеет фотокатод с чувствительностью 700 мкА/лм (вместо 450 мкА/лм) и экран свечения на волоконно-оптическом элементе. Это увеличивает дальность распознавания цели (с 1200 до 1800 метров ).

Вместо прицела на основе ЭОП может устанавливаться тепловизионный прицел «Плисса».



RU67246U1 - Модернизированный танк

Модернизированный танк

Полезная модель предназначена для модернизации танков и может быть использована в процессе ремонта танков, в частности морально устаревших образцов семейства танков Т-80 первых лет выпуска, с доведением их тактико-технических характеристик до уровня, близкого к имеющемуся у современных танков. Сущность полезной модели заключается в том, что в модернизированном танке с газотурбинным двигателем семейства Т-80, например Т-80Б или Т-80БВ, в качестве орудийной башни установлена башня танка с зенитной установкой, обеспеченной дистанционным управлением ведения стрельбы, и орудием, способным к ведению стрельбы снарядами повышенного могущества, при этом расположенный в башне прицельный комплекс системы управления огнем доработан путем установки тепловизионного прицела с обеспечением возможности отображения информации у наводчика и у командира танка Для ведения стрельбы в прицельном комплексе введено устройство выработки поправок, а для обеспечения возможности использования таких снарядов в рычаге механизма подачи выполнен вырез под головку снаряда. 1 независимый, 2 зависимых п.ф., 6 ил.



1. Модернизированный танк с газотурбинным двигателем семейства Т-80, например Т-80Б или Т-80БВ, содержащий шасси с корпусом, погоном под установку орудийной башни, транспортером карусельного типа с лотками под укладку выстрела, выводимого рычагом механизма подачи на линию досылания при заряжании орудия, отличающийся тем, что в качестве орудийной башни в нем установлена башня танка с зенитной установкой, обеспеченной дистанционным управлением ведения стрельбы, и орудием, способным к ведению стрельбы снарядами повышенного могущества, при этом расположенный в башне прицельный комплекс системы управления огнем доработан путем установки тепловизионного прицела с обеспечением возможности отображения информации у наводчика и у командира танка, в прицельном комплексе введено устройство выработки поправок на ведение стрельбы снарядами повышенного могущества, а для обеспечения возможности использования таких снарядов в рычаге механизма подачи выполнен вырез под головку снаряда.

2. Модернизированный танк по п.1, отличающийся тем, что лобовая часть башни и надгусеничные полки бортов корпуса доработаны под установку элементов динамической защиты.

3. Модернизированный танк по п.1, отличающийся тем, что его система управления огнем дооборудована датчиками метеорологических условий для автоматического введения поправок в баллистический вычислитель при стрельбе.



Полезная модель предназначена для модернизации танков и может быть использована в процессе ремонта танков, в частности морально устаревших образцов семейства танков Т-80 первых лет выпуска, с доведением их тактико-технических характеристик до уровня, близкого к имеющемуся у современных танков.

Мировой опыт свидетельствует, что одним из путей развития танкостроения является совершенствование танков, приводящее, к повышению боевых свойств у одного и того же семейства в полтора- два раза в сравнении с образцами первых лет выпуска [1, стр.204]. При этом полный жизненный цикл образца, стоящего на вооружении, с учетом последующих модернизаций может составлять 30-40 лет, а особенности в модернизации определенных образцов танков, оказавшихся в разных, странах мира, могут быть вызваны условиями лицензирования, конкуренцией, экономической либо политической целесообразностью и другими факторами.

Известны модернизированные путем повышения огневой мощи и защищенности танки послевоенного поколения Т-55 и Т-62 [1, стр.205-209], известные как Т-55М, Т-62М на которых для повышения огневой мощи дополнительно на вращающемся верхнем погоне люка заряжающего установлен зенитный пулемет, а защищенность корпуса и башни повышена путем усиления бронирования за счет установки дополнительных броневых листов, а позднее, на танках Т-55МВ дополнительно за счет установки динамической защиты.

Такое усиление защиты привело к росту массы и резко снизило подвижность, что явилось серьезным недостатком и, наряду с другими факторами, в том числе отсутствием автоматического заряжания и малым калибром основного вооружения (пушки) привело к снятию упомянутых боевых машин с вооружения Советской армии и замене на танки последующего второго поколения (Т-64, Т-72) [1, стр.6]. К этому поколению можно отнести и первые образцы танка Т-80, поскольку изначально и его вооружение (125 мм гладкоствольная пушка) и система управления огнем и защита, а практически и другие тактико-технические характеристики, кроме удельной мощности, существенно возросшей вследствие применения газотурбинного двигателя, сохранялись на уровне танков Т-64, Т-72. При том создавался этот танк скорее из

внутриполитических соображений руководства Советского Союза, см., например, источник [2], поэтому, через малое время после постановки на вооружение, танк Т-80, практически одновременно с упомянутыми танками Т-72 и Т-64, стал подвергаться модернизации.

Так, с 1976 г., то есть со времени постановки базового образца танка Т-80, в последующем ставшим родоначальником семейства отечественных танков с газотурбинным двигателем, на серийное производство [3, стр.407], были приняты на вооружение его модификации, в частности Т-80Б с модернизированной пушкой - в 1978 г., Т-80БВ с модернизированной пушкой и навесной динамической защитой - в 1985 г. Несколько позднее но в этом же (1985) году на вооружение был принят в качестве основного танк Т-80У (разработка которого велась параллельно танку Т-80БВ), в котором дополнительные усовершенствования системы управления огнем, уровня защиты, а также повышение удельной мощности вывели его на уровень соответствующий уровню зарубежных танков третьего поколения (например, танку Леопард-2).

Следует отметить, что совершенно отдельно в этом ряду стоит танк Т-80УД, выпускавшийся с 1987 г. в Украине Харьковским заводом транспортного машиностроения, в котором в качестве силовой установки применен двухтактный дизельный двигатель 6 ТД [1, стр.131, 134], вследствие чего танк Т-80 УД более соответствует танкам семейства Т-64.

Таким образом, известны модификации боевого танка семейства Т-80, такие как Т-80Б или Т-80БВ, по настоящее время состоящие на вооружении Российской армии. Эти танки имеют ряд недостатков, которые требуют устранения для того чтобы они отвечали требованиям настоящего времени. Рассмотрение этих недостатков сделано на примере танка Т-80Б, принятого за прототип. Следует сразу отметить, что устранение этих недостатков может вывести танки Т-80Б или Т-80БВ на уровень более высокий чем у основного танка Т-80У этого семейства, причем за счет реализации иных технических решений, чем те, которые использовались при создании упомянутого танка Т-80У.

Известный танк Т-80Б, см. [1, стр.123-126], [3], [4] содержит гусеничное шасси, в корпусе которого в качестве силовой установки использован газотурбинный двигатель, орудийную башню, установленную на погоне корпуса, снабженную автоматом заряжания с лотками под укладку выстрела, установленными в транспортере карусельного типа, орудийной башни. В лотках

уложены выстрелы для пушки, при этом снаряды размещены головной частью в сторону геометрической оси вращения транспортера. Подача выстрела на линию заряжания осуществляется механизмом подачи [4, стр.123-128, рис.47] с рычагом, выводящим выстрел на линию заряжания. В качестве основного вооружения используется 125-мм гладкоствольная пушка. В комплексе управления вооружением танка Т-80Б применен дневной прицел наводчика с встроенным лазерным дальномером с независимой линией стабилизации в двух плоскостях. Для ведения огня из основного вооружения наводчиком ночью используется прицел с зависимой стабилизацией линии визирования в обоих плоскостях. У командира во вращающемся люке установлен комбинированный (дневной - ночной) прицел с независимой стабилизацией линии визирования в вертикальной плоскости, обеспеченный также возможностью целеуказания наводчику, т.е. управления наведением пушки на цель в горизонтальной плоскости независимо от наводчика. Для борьбы с воздушными целями на командирской башенке размещена зенитная установка, ведение прицельного огня из которой возможно командиром при открытом люке, в связи с отсутствием привода дистанционного управления (далее такая зенитная установка будет именоваться как зенитная установка открытого типа). Защищенность корпуса и башни танка обеспечена применением многослойной комбинированной брони, установленные на надгусеничных полках вдоль бортов резинотканевые экраны способствуют повышению противокумулятивной защиты корпуса.

С позиций современного уровня развития танкостроения танк прототип имеет следующие недостатки.

Применение зенитной установки открытого типа вызывает необходимость открывания люка для стрельбы из зенитного пулемета, повышая уязвимость экипажа и является существенным недостатком данного танка.

Другой недостаток заключается в том, что на танке наводчиком и командиром используются для прицеливания и ведения огня из основного вооружения в ночных условиях приборы с электронно оптическим преобразователем, в то время как в практике зарубежного вертолете- и танкостроения эффективно применяются тепловизионные приборы ночного видения с диапазоном длин рабочих волн 8-12 мкм [1, стр.35], обеспечивающие существенно более высокие характеристики по дальности действия и вероятности обнаружения механизированного или пешего противника.

Очередной недостаток заключается в отсутствии возможности дублирующего осуществления ведения огня командиром танка (с сохранением за наводчиком возможности основного управления огнем). Здесь, прежде всего, командира танка необходимо снабдить монитором с возможностью наблюдения картины, видимой через прицел наводчиком в дневных и ночных условиях и дублирования возможности замера дальности и ведения огня.

Следует отметить, что в современных отечественных и зарубежных танках, включая «Леклерк», «Абраме», модификации «Леопарда-2», существенно повысилась защита лобовой проекции [1, стр.154-159, 166-172]. Существующие методы повышения эффективности снарядов, в ответ на усиление защиты, сопровождаются повышением активной (боевой) части как у снарядов с подкалиберным сердечником [5, стр.62-67], так и кумулятивных снарядов, в частности за счет применения принципа организации последовательно расположенных друг за другом двух боевых частей у тандемных боеприпасов. Рассмотренные мероприятия по повышению бронепробиваемости увеличивают длину снаряда. В то же время при модернизации танков Т-80Б целесообразно разместить в транспортере карусельного типа уже существующего автомата заряжания такие снаряды повышенной бронепробиваемости, что существенно повысит боевую эффективность танка.

Задача, решаемая настоящей полезной моделью, направлена на повышение боевой эффективности модернизируемого танка с газотурбинным двигателем семейства Т-80, в частности Т-80Б или Т-80БВ, до современного уровня.

Технический результат, достигаемый полезной моделью при решении поставленной задачи, заключается в повышении огневой мощи модернизируемого танка и защищенности его экипажа.

Указанная задача решается тем, что, в модернизированном танке с газотурбинным двигателем семейства Т-80, например Т-80Б или Т-80БВ, содержащем шасси с корпусом, погоном под установку орудийной башни, транспортером карусельного типа с лотками под укладку выстрела, выводимого рычагом механизма подачи на линию досылания при заряжании пушки, в качестве орудийной башни установлена башня танка с зенитной установкой, обеспеченной дистанционным управлением ведения стрельбы, и орудием, способным к ведению стрельбы снарядами повышенного могущества, при этом расположенный в башне

прицельный комплекс системы управления огнем доработан путем установки тепловизионного прицела с обеспечением возможности отображения информации у наводчика и у командира танка, в прицельном комплексе введено устройство выработки поправок на ведение стрельбы снарядами повышенного могущества, а для обеспечения возможности использования таких снарядов в рычаге механизма подачи выполнен вырез под головку снаряда.

Наилучший результат достигается, если:

- лобовая часть башни и надгусеничные полки бортов корпуса шасси дорабатываются под установку элементов динамической защиты (с последующей установкой элементов динамической защиты в условиях, где такая защита будет необходима);

- система управления огнем дооборудуется датчиками метеорологических условий для автоматического введения поправок в баллистический вычислитель при стрельбе.

Анализ отличительных признаков модернизированного танка показал, что:

- установка башни танка с зенитной установкой, обеспеченной дистанционным управлением ведения стрельбы, обеспечивает возможность экипажу (командиру танка) ведение прицельного огня из зенитной установки при закрытом люке командира;

- применение в орудийной башне пушки, способной к ведению стрельбы снарядами повышенного могущества, и введение в прицельном комплексе управления огнем устройства выработки поправок на ведение стрельбы такими снарядами обеспечивает возможность прицельной стрельбы снарядами упомянутого типа;

- доработка расположенного в башне прицельного комплекса системы управления огнем путем установки тепловизионного прицела с обеспечением возможности отображения информации у наводчика и у командира танка расширяет возможности экипажа по ведению прицельного огня в ночных и дневных условиях;

- выполнение выреза под головку снаряда в рычаге механизма подачи выстрела на линию досылания при заряжании пушки обеспечивает возможность использования штатного автомата заряжания танковой пушки с незначительными доработками (его рычага подачи) при использовании выстрелов повышенного могущества;

- доработка лобовой части башни и надгусеничных полок бортов корпуса шасси под установку элементов динамической защиты обеспечивает возможность установки таких элементов динамической защиты, для повышения защищенности танка от поражения в боевых условиях;

- дооборудование система управления огнем датчиками метеорологических условий для автоматического введения поправок в баллистический вычислитель при стрельбе способствует повышению точности ведения огня модернизированным танком.

Сущность модернизированного танка поясняется чертежами, где показано:

- на фиг.1 - общий вид модернизированного танка;

- на фиг.2 - вид на дистанционный привод в вертикальной плоскости пулемета зенитной установки (вид А на фиг.1);

- на фиг.3 - вид на боевое отделение модернизированного танка;

- на фиг.4 - схема размещения составных частей комплекса модернизированного управления огнем модернизированного танка. (Штатные составные части комплекса, не упоминаемые в описании, показаны без выделения отдельными позициями);

- на фиг.5 - сечение по рычагу механизма подачи на линию заряжания лотка (сечение Б-Б на фиг.4);

- на фиг.6 - схема размещения на лобовой части башни блоков для установки элементов динамической защиты.

Модернизированный танк семейства Т-80 (см. фиг.1-3) предлагаемой конструкции содержит шасси 1 с корпусом 2, в котором, в качестве силовой установки используется газотурбинный двигатель 3. В орудийной башне 4 танка установлена пушка 5, используемая в качестве основного вооружения Башня установлена с возможностью вращения на погоне 6. На люке 7 командирской башенки 8 закреплена зенитная установка 9 с зенитным пулеметом 10, установленным с возможностью поворота в вертикальной плоскости относительно оси О-О в кронштейнах 11, закрепленных на люке 7. Управление пулеметом осуществляется командиром танка дистанционно при закрытом люке 7. Наведение пулемета 10 на цель осуществляется: в горизонтальной плоскости путем вращения командирской башенки электродвигателем 12 (см., также, фиг.4), в вертикальной плоскости электродвигателем 13 через редуктор 14. Питание

пулемета патронами осуществляется из магазина 15. Прицеливание в вертикальной плоскости осуществляется джойстиком встроенного в систему управления огнем блока 16 вертикального наведения, а по горизонту штатным прицелом командира (ТКН 4С) 17.

Пушка 5, установленная на танке, способна к ведению огня штатными снарядами 18, так и снарядами повышенного могущества. Для этих целей может быть использована отечественная пушка 2А46М-5 или пушка 2А46М-1 (последняя как временное решение в связи со снижением ресурса), применяемая на танках Т-80У или Т-80УД.

Для заряжания пушки на танке используется автомат 19 заряжания, механизмы которого управляются системой 20 управления огнем.

Штатные снаряды 18 (см. фиг.3, где штатный осколочно-фугасный снаряд показан условно наложением на снаряд 21 повышенного могущества) и более длинные снаряды 21 располагаются в штатном транспортере 22 карусельного типа в лотках 23 под укладку снаряда и заряда 24 к нему, образующих в совокупности выстрела. Для выведения лотка с выстрелом на линию заряжания пушки служит механизм подачи 25 с рычагом 26 подачи, в желобе которого располагается снаряд 18 (или 21) в процессе выведения лотка. Для того чтобы более удлиненный снаряд 21 мог занять требуемое положение в желобе рычага 26, в рычаге в месте расположения головки снаряда 21 выполнен вырез 27 в зоне перехода горизонтальной части лотка в наклонную, а прочность лотка в зоне выреза усилена, например электродуговой наплавкой.

Поскольку баллистика снарядов повышенного могущества отличается от баллистики штатных снарядов пушки 2А46М-1, то с целью обеспечения возможности ведения прицельного огня такими снарядами в прицельном комплексе введено устройство выработки поправок, интегрированное в блок 39 штатного баллистического вычислителя танка.

В целом, прицельный комплекс системы управления огнем для предлагаемого танка, доработан до современного уровня путем установки у наводчика параллельно штатному прицелу (1Г46) 28 тепловизионного прицела 29, в котором тепловое излучение местности и объектов на ней преобразуется с отображением информации на видеосмотровом устройстве 30 наводчика и может дублироваться на видеосмотровом устройстве 31 командира. Как видно из схемы, изображенной на фиг.4, штатные приборы наблюдения, такие, как упомянутый

прицел наводчика (1Г46) 28 и прицел командира (ТКН-4С) 17 на предлагаемом танке сохранились. При этом при прицеливании наведение линии визирования тепловизионного прицела в основном режиме, соответствующем работе с полностью исправным оборудованием, осуществляется с пульта управления прицела (1Г46) 28 наводчиком а в дублирующем режиме с использованием упомянутого ранее блока 16 - командиром.

В системе управления огнем встроены датчики метеорологических условий для автоматического введения поправок в баллистический вычислитель при стрельбе, в частности, датчик ветра 32 и датчик температуры заряда выстрела. (В качестве такого датчика может использоваться более просто встраиваемый в систему датчик 33 температуры окружающего заряд воздуха).

В лобовой части башни модернизированного танка установлены плиты из броневого материала с образованием коробчатых ячеек 34, в которых, с помощью вставок 35 закрепляются элементы 36 динамической защиты с взрывчатым веществом; например, элементы 4С22 (далее именуются как контейнеры 36). Ячейки 34 закрыты крышками 37. Надгусеничные полки бортов корпуса шасси доработаны под установку навесных блоков 38 динамической защиты.

В процессе боевой эксплуатации модернизированного танка технические нововведения существенно повышают его боевую эффективность, позволяя в ночных условиях обнаруживать цели на расстоянии до пяти и более километров, вести по ним прицельный огонь, в том числе из основного вооружения снарядами, позволяющими поражать современные танки, и вести стрельбу из зенитного пулемета по воздушным целям при закрытом люке командира. Снаряды (повышенного могущества) могут быть размещены в транспортере карусельного типа автомата заряжания. В то же время повышена и собственная защита танка от кинетических поражающих средств.

Следует отметить, что модернизация может быть проведена с незначительными затратами на переоборудование, а используемые системы вписываются в существующую компоновку танков с газотурбинным двигателем семейства Т-80.

Отдельно следует отметить возможное применение настоящей полезной модели при модернизации, заключающейся в следующем. В настоящее время, как уже отмечалось выше, на вооружении Российской армии имеются танки Т-80УД с дизельным двигателем типа 6ТД, производства Украины. В настоящее

время ресурс шасси, включая двигатель и обслуживающие его системы, исчерпан, а восстановление связано с большими затратами на приобретение комплектующих и систем у Украинской стороны. В то же время башня танка Т-80УД с вооружением и системами его обслуживающими имеют большой запас по ресурсу. Кроме того в башне данного танка установлена зенитная установка с дистанционным управлением. С другой стороны российские танки Т-80Б и Т-80БВ, требуют модернизации, в большей степени, не по причине износа, а как морально устаревшие. Учитывая, что погон башни и привод ее вращения у всех этих танков одинаков, возникает техническая возможность использовать при модернизации башню с вооружением с танка Т-80УД путем установки ее на шасси танков Т-80Б и Т-80БВ с другими (предложенными настоящей полезной моделью) доработками в части установки тепловизионного прицельного устройства, доработки рычага механизма подачи и проведения других усовершенствований касательно защиты.

Таким образом, техническими решениями предложенными в полезной модели решена поставленная задача по, повышению боевой эффективности модернизируемого танка с газотурбинным двигателем семейства Т-80, в частности Т-80Б или Т-80БВ, до современного уровня.

Источники информации:

1. «Современные танки», ред. Сафонов B.C., Мураховский В.И., М., «Арсенал-Пресса, 1995 г., стр.205-209;

2. Кириченко П., Пастернак Г., «Парадоксы отечественного танкостроения», части 1-3, в журнале «Техника и вооружение», 2005 г., №№2-4.

3. Сост. Холявский Г.Д. «Полная энциклопедия танков мира», Минск, «Харвест», 1999 г., стр.402-407.

4. «Объект 219Р. Техническое описание и инструкция по эксплуатации», кн.2, М., Военное издательство, 1986 г.;

5. Wehrtechnik, Rudolf Romer, «Panzerkanonen und Automatenwaffen», 1985, №2, b.62-67;

1. Модернизированный танк с газотурбинным двигателем семейства Т-80, например Т-80Б или Т-80БВ, содержащий шасси с корпусом, погоном под установку орудийной башни, транспортером карусельного типа с лотками под укладку выстрела, выводимого рычагом механизма подачи на линию досылания при заряжании орудия, отличающийся тем, что в качестве орудийной башни в нем установлена башня танка с зенитной установкой, обеспеченной дистанционным управлением ведения стрельбы, и орудием, способным к ведению стрельбы снарядами повышенного могущества, при этом расположенный в башне прицельный комплекс системы управления огнем доработан путем установки тепловизионного прицела с обеспечением возможности отображения информации у наводчика и у командира танка, в прицельном комплексе введено устройство выработки поправок на ведение стрельбы снарядами повышенного могущества, а для обеспечения возможности использования таких снарядов в рычаге механизма подачи выполнен вырез под головку снаряда.

2. Модернизированный танк по п.1, отличающийся тем, что лобовая часть башни и надгусеничные полки бортов корпуса доработаны под установку элементов динамической защиты.

3. Модернизированный танк по п.1, отличающийся тем, что его система управления огнем дооборудована датчиками метеорологических условий для автоматического введения поправок в баллистический вычислитель при стрельбе.

https://patents.google.com/patent/RU67246U1/ru






Т-90А обр. 2004 (Изделие 188А1)
11) Ночной прицел наводчика - тепловизионный прицел «Буран-М» на первых 32-х танках

2) ТО1-КО4 Агат-М
3) Комплекс управляемого вооружения 9К119М «Рефлекс-М» с ТУР 9М119М
4) Зенитный пулемет 6П49 «Корд» калибра 12,7 мм (уровень технологий,  г.)
5) Сварно-катанная башня
6) V-образный 4-х тактный многотопливный дизельный двигатель В-92С2 с турбонагнетателем мощностью 1000 л.с.
7) Система преодоления глубокого брода с 2001 г.





M1A2 TUSK - Tank Urban Survival Kit образца 2004 года



Для противостояния таким угрозам были разработаны комплекты для выживания в танках (TUSK), а в оригинальной версии TUSK I к бокам танка добавлялась реактивная броня в форме блока, а также противоминная пластина, дополнительный тяжелый пулемет M2 над основным орудием и щиты. для погрузчика.

M1A2 SEP TUSK II


Модернизация TUSK II дополнительно добавила щиты для командира и отличительную реактивную броню в форме плитки, хотя они не были установлены на все SEP M1A2.
Танки М11А2 с мероприятиями для повышения выживаемости в городских условиях (TUSK)
Боевое использование танков М1А1/М1А2 в городских условиях в Ираке и в других районах заставило сухопутные войска США предусмотреть дополнительное их оборудование с целью повышения боевой эффективности и живучести. Фирма General Dynamics Land Systems разработала комплект для повышения выживаемости танка в городских условиях (TUSK) для установки на танках  серии М1А1/М1А2.
TUSK является модульной системой, которая может быть использована для удовлетворения особых оперативных потребностей. Полный комплект TUSK состоит из следующих ключевых подсистем:
- тепловизионный прицел заряжающего (LTWS), который  обеспечивает заряжающему возможность ночного видения;
- броневой орудийный щит заряжающего (LAGS), который обеспечивает  защиту заряжающего от стрелкового оружия с передней стороны;
- дистанционно управляемая оружейная установка (CROWS) обеспечивает командиру танка полное дневное/ночное наблюдение за полем боя и  стрельбу при закрытых люках в населенных пунктах. Она состоит из установленного снаружи, полностью стабилизированного 12,7-мм пулемета, вертикальная наводка которого от -200 до +600,  цветного активного жидкокристаллического  12,1” дисплея на жидких кристаллах (AMLCD), обеспечивающего обнаружение целей и их обстрел,  съемного джойстика для наведения оружия;
- видеокамера понимания обстановки, которая позволяет заряжающему вести наблюдение и поиск целей в секторе 1800 за кормой танка. Камера устанавливается на задней части ниши башни;
- телефон переговоров экипажа танка и пехоты, который  обеспечивает наружную связь со спешенными отделениями на урбанизированной местности. Войска могут теперь помочь экипажу танка в обнаружении целей в населенных пунктах и оповещать экипаж танка о предстоящих угрозах и  способах  их устранения;
- динамическая защита танка "Абрамс" (ARAT), которая обеспечивает защиту бортов от ручных средств поражения, применяемых с близкого расстояния в условиях населенных пунктов;
- блок кормовой защиты (RPU). Это система решетчатой брони, установленная на корме для защиты моторно-трансмиссионного отделения танка от реактивных гранат РПГ.


1 – дистанционно управляемая оружейная установка;
2 – броневой щит пулемета заряжающего;
3 – танково-пехотный телефон;
4 – решетчатая броня для защиты кормовой части;
5 – плитки реактивной брони танка «Абрамс»;
6 – тепловизионный прицел;
7 – окуляр тепловизионного прицела;

8 – тепловизионный прицел заряжающего.




Т-72М4CZ обр. 1997, (2005  г. серия), Чешская республика, VOP 025 (Vojensky opravarensky podnik 025), Novy Jicin

1) СУО TURMS-T, производства (Offichine Galileo), Италия. СУО от Ariete C1, вероятность поражения цели 70%
2) Панорамный перескопический прицел командира ATTILA с тепловизионной камерой и независимой стабилизацией в 2-х плоскостях
3) Многоканальный монокулярный прицел наводчика ARES стабилизированный в 2-х плоскотях, дневной канал, тепловизионный канал, лазерный дальномер
4) Прибор наблюдения командира TKN-3P, производитель Meopta, Чехия
5) Стабилизатор вооружения 2Э28М
6) Система учёта изгиба канала ствола
7) Пушка-пусковая установка 2А46М вместо 2А46
8) 125 мм APFSDS (Synthesia)
9) Радиостанция DICOM RF-1350
10) Система внутренней связи и коммутации EVUES, (VUES Brno, Чехия)
11) Навигационное оборудование NBV-97INS/GPS, производства LP Praha (Letecke pristroje Praha), Чехия
12) Дизельный двигатель  Perkins CV-12 Kondor 1000TCA мощностью 1000 л.с. (Perkins Engines - изготовитель Великобритания, WIMDA - поставщик Израиль, сборка CKD, Чехия), рабочий объём 26,1 л., при 2300 об./мин., единый быстросъемный моноблок, заменяется за 30 минут
13) Автоматическая трансмиссия XTG-4II-6 (Allison Transmission), США, сборка CKD, Чехия
14) Вспомагательная силовая установка закреплённая на корме корпуса
15) Диагностическая система постоянного контроля рабочих параметров двигателя и трансмиссии, электронных систем танка DITA-97, производства LP Praha (Letecke pristroje Praha), Чехия
16) Система оповещения о лазерном облучении SSG-1 и постановки дымовой завесы (2x6ПУ), обнаруживает лазеры на стандартных длинах волн и работающие лазеры на CO2 с модулирующим излучением, производства Pzsemyslove Centrum Optyc (PCO, Чехия)
17) Новые дымовые гранаты DGO-1 для СПЗ
18) Система противоминной электромагнитной защиты TRALL (Metra Blansko a.s., Чехия, IAI Ramta, Израиль), СЭМЗ TRALL создаёт сильное магнитное поле, которое вызывает преждевременную детонацию магнитных мин впереди машины на расстоянии (0,8-2,5 м) и по бокам - минимальное расстояние (0,4 м)
19) ДЗ DYNA-72 (VTÚVM & VOP 025)
Официально ДЗ DYNA разработана в 1998 году для танка T-72M4CZ в кооперации Military Repair Facility in Novy Jicin совместно с Military Technical Institute in Slavicin.
В отличие от классических схем с плоскорнаправленными элементами типа «Контакт» в ней применяются объемные конструкции элементов ДЗ - динамическая защита с пространственным антикумулятивным слоем так называемый «трубчатый слой».
Первая в мире официально представленная и серийно изготовляемая ДЗ с пространственным антикумулятивным слоем так называемым «трубчатым слоем»
20) Сиденье механика-водителя подвешено к потолку корпуса танка
21) Аварийный люк под рабочим местом механика-водителя модернизированный - может открываться с наружной стороны
22) Маскировочная краска U2500, которая поглощает микроволновое излучение и снижает тепловую сигнатуру машины (Colorlak, Чехия)
23) Система ППО BUA, работает не на газоне содержащий фреон, а на экологически чистом огнетушащего веществе Deu Gen, производитель Kidde Deuqra, Германия.

2003

IDEF-2003

Украинские танкостроитепи представили свою версию модернизации ганка Т-55


Шаг за шагом отвоевывают свои позиции на международном рынке производители оружия из Украины. В этот раз знаменитое на весь мир конструкторское бюро транспортного машиностроения (КБТМ) из Харькова представило натурный образец модернизированного танка Т-55. Модернизация осуществлена с учетом последних разработок КБТМ и позволяет приблизить показатели основных боевых свойств танка-ветерана к уровню новейших разработок западных компаний. Учитывая большое количество имеющихся в мире Т-55 и небольшие бюджеты стран, где они состоят на вооружении, вариант харьковских конструкторов может иметь определенный успех.

Еще одна новинка бронетанковой техники была представлена хорватскими танкостроителями. На IDEF-03 демонстрировался натурный образец нового танка из бывшей Югославии — "Дегман" (Degman). Машина является дальнейшим усовершенствованием некогда выпускавшегося в этой стране по советской лицензии под индексом М- 84 танка Т-72М1. В отличие от прототипа, на "Дегмане" установлены новые система управления огнем с тепловизионным прицелом, система обнаружения лазерного облучения, средства связи, системы коллективной защиты и пожаротушения, более мощный дизельный двигатель.

http://flibusta.site/b/276693/read


Т-72М1М обр. 2002 (Россия, РЕА-2002)

Россия как разработчик и изготовитель Т-72 располагает комплексом научно-технических решений, позволяющих повысить ключевые характеристики танков этого типа с сохранением надежности и приблизить технический уровень модернизированных машин к уровню танков четвертого поколения.












Разработанная в Уральском конструкторском бюро транспортного машиностроения (УКБТМ) под руководством главного конструктора Владимира Домнина программа модернизации танка позволяет после проведения комплекса работ на машине вывести ее боевые возможности на один уровень с последними разработками ведущих танкостроительных держав. Эта программа учитывает опыт боевого использования танков типа Т-72 в операции «Буря в пустыне» и в военных конфликтах на Северном Кавказе и в Средней Азии. По боевой эффективности модернизированный Т-72М1 превосходит своего предшественника в 1,99 раза и по этому показателю приблизился к Т-9 °C,



Столь значительное повышение боевой эффективности танка достигается благодаря комплексному органичному увеличению его основных боевых свойств: огневой мощи, защищенности, подвижности и командной управляемости. Рассмотрим их по порядку.





Главный конструктор УКБТМ Владимир Домнин, под руководством которого осуществлена разработка программы модернизации Т-72М1.



По желанию заказчика при модернизации Т-72М1 на танк может быть установлена 120-мм гладкоствольная пушка, способная использовать 120-мм боеприпасы стандарта НАТО.



Огневая мощь



В подавляющем большинстве стран, осуществляющих модернизацию Т-72, мероприятия по повышению огневой мощи этой машины сводятся лишь к усовершенствованию ее системы управления огнем (СУО), способной несколько повысить вероятность попадания в цель первым выстрелом. Однако этот показатель зависит не только от точности прицеливания и выработки углов прицеливания и упреждения, что как раз и обеспечивает СУО.



В России огневую мощь танков оценивают временем выполнения огневой задачи, т. е. тем временем, которое необходимо экипажу ганка для гарантированного поражения конкретной цели в конкретных условиях боевой обстановки. Следовательно, совершенствуется весь комплекс вооружения боевой машины, где СУО является лишь составляющей, хотя и немаловажной. Исходя из этого программа модернизации Т-72М1 с целью повышения его огневых возможностей. разработанная конструкторами УКБТМ, включает установку нового оружия, совершенствование состава боекомплекта машины, внедрен неавтоматизированной СУО, замену стабилизатора вооружения (СТВ) на более эффективный, усовершенствование дополнительных приводов наведения, применение комплекса управляемого вооружения.



В ходе проведения работ по модернизации Т-72М1 вместо использовавшейся па нем пушки 2А46 устанавливается более совершенное орудие 2А46М с высокими характеристиками кучности стрельбы. Эта пушка имеет больший ресурс живучести ствола, который выполнен быстросъемным и может быть заменен в течение 2–3 часов в полевых условиях. По желанию заказчика на танке может быть применена и другая, более совершенная модель 125-мм гладкоствольной пушки с установкой на нее элементов системы автоматического учета кривизны ствола. Проработал также вариант использования 120-мм гладкоствольной пушки под стандарт боеприпасов НАТО.



Установка новой пушки позволяет включить в боекомплект танка усовершенствованные боеприпасы, обладающие повышенной эффективностью действия по цели. Новые выстрелы, особенно с бронебойно-подкалиберными снарядами, при стрельбе создают более высокое давление газов в зарядной каморе пушки и потому не могут использоваться в орудиях старого образца, не рассчитанных на такое давление. Применение же таких боеприпасов почти в два раза сокращает количество снарядов, необходимых для гарантированного уничтожения цели, а значит и время решения огневой задачи экипажем.



В состав боекомплекта модернизированного Т-72М1 включены 125-мм выстрелы ЗВБМ17 с бронебойным подкалиберным снарядом ЗБМ42, ЗВБК16 с кумулятивным снарядом ЗБК18М и ЗВОФЗб с осколочно-фугасным снарядом ЗОФ26. В связи с установкой на модернизированную машину комплекса управляемого вооружения в составе боекомплекта появились выстрелы ЗУБК14 или ЗУБК20с управляемыми ракетами 9М119 или 9MI19М соответственно.



Модернизированный Т-72М1 выгодно отличается от предшественников наличием современного автоматизированного комплекса управления огнем (КУО), обеспечивающего ведение прицельной стрельбы на больших дальностях как обычными снарядами, так и управляемыми ракетами, днем и ночью, с места и в движении. Для командира танка КУО обеспечивает днем и ночью, с места и в движении:



— целеуказание наводчику;



— поиск, обнаружение и опознавание целей:



— ведение прицельной стрельбы по наземным целям из пушки (всеми типами боеприпасов, включая и управляемую ракету) и спаренного с ней пулемета в режиме дублированного управления во всех условиях эксплуатации танка, а также стрельбы из зенитного пулемета по наземным целям.



В состав КУО входя т автоматизированная система управления огнем и прицельно-наблюдательный комплекс командира ПНК-4С.



Автоматизированная СУО модернизированного Т-72М1 включает многоканальный комбинированный прицел наводчика, цифровой баллистический вычислитель и комплект датчиков условий стрельбы (бокового ветра, крепа танка, температуры заряда, температуры и давления воздуха, скорости танка и угловой скорости перемещения цели). Новый комбинированный



прицел наводчика объединяет в себе оптический, тепловизионный и два лазерных канала дальномера и формирования информационного поля управляемой ракеты. Прицел имеет два телемонитора наводчика и командира танка. Используя телемонитор, командир танка получил возможность в режиме дублированного управления вести огонь из основного оружия всеми типами боеприпасов с использованием СУО, в том числе и управляемой ракетой. Кроме того, комбинированный прицел наводчика оснащен автоматической системой сопровождения цели, что значительно повышает вероятность попадания при стрельбе по движущимся целям. Прицел также имеет встроенные системы выверки пушки и лазерного дальномера. Он устанавливается на штатное место ночного прицела ТПН1-49-23. Штатный дневной прицел ТПД-К1 оставлен в качестве резервного.



Выстрел ЗВБМ17 с бронебойным подкалиберным снарядом ЗБМ42.



Выстрел ЗВБК16 с кумулятивным снарядом ЗБК18М.



Осколочно- фугасный снаряд ЗОФ26.



Датчик ветра ДВЕ-БС.

Дистанционно управляемая ЗПУ модернизированного танка T-72M1 с 12,7-мм пулеметом "КОРД".

Командирский прицел TKH-4C.



Вместо командирского комбинированного прибора наблюдения ТКН-3 используется при цельно-наблюдательный комплекс командира тапка ПНК-4С. Он обеспечивает наблюдение командиром машины за местностью, поиск и обнаружение цели, целеуказание и корректировку огня, ведение днем и ночью, с места и в движении эффективного прицельного огня из пушки и спаренного с ней пулемета в режиме «Дубль», ведение прицельной стрельбы из зенитно-пулеметной установки (ЗПУ) закрытого типа с дистанционным управлением по воздушным и наземным целям, как на танке Т-90C.



Автомат сопровождения цели.



Фронтальный вид на модернизированный Т-72М1 с системой постановки завес.



В состав ПНК-4С входят:



— прицелТКН-4С со стабилизатором поля зрения по вертикали, электроблоком и гиростабилизатором;



— датчик положения пушки;



— система управления ЗПУ 1ЭЦ29. Командирский прицел ТКН-4С имеет однократную и многократную (дневную и ночную) оптические ветви. На модернизированном танке Т-72М1 этот прицел ночью используется только в пассивном режиме, так как на машине отсутствуют инфракрасные осветители. В соответствии с этим ведение огня командиром через прицел ТКН-4С ночью возможно на дальности не более 1200 м. Для обнаружения целей и стрельбы ночью на больших дальностях командир через персональный телемонитор использует комбинированный прицел наводчика.

Повышение точности стрельбы с ходу немыслимо без улучшения характеристик стабилизатора вооружения (СТВ). В связи с этим российскими конструкторами при осуществлении модернизации Т-72М1 предусмотрена замена старого СТВ 2Э28М на новый 2Э42-4. Он имеет более высокие характеристики и устанавливается также на танке Т-9 °C.



Значительный рост огневой мощи модернизированного танка достигнут благодаря комплексу управляемого вооружения 9К119 «Рефлекс». Он увеличивает дальность эффективной стрельбы по бронированным целям до 5000 м. Использование в составе боекомплекта машины выстрелов ЗУБК20 с управляемой рак «ггой 9М119М, имеющей тандемную



кумулятивную боевую часть, обеспечивает гарантированное поражение всех типов современных и перспективных танков во всем диапазоне дальностей стрельбы. Комплексирование информационного лазерного канала управления ракетой в основном прицеле наводчика, который также имеет и тепловизионный канал, позволяет вести стрельбу управляемыми ракетами ночью на дальность до 3500 м, что на 1 км превышает эффективную дальность стрельбы любого современного танка.



В отличие от танков Т-72Б и Т-72С, имеющих комплекс управляемого вооружения 9К120 «Свирь». модернизированный Т-72МI может вести огонь управляемыми ракетами ночыо и с ходу. Кроме того, появилась возможность использования управляемого вооружения с места командира танка.





Защищенность



Защищенность танка повышена за счет внедрения универсальной встроенной динамической защиты (ВДЗ) нового поколения, которая повышает уровень защиты лобовых проекций машины от поражения ее не только кумулятивными боеприпасами, но также и бронебойно-подкалиберными. Кроме того, установлены новые автоматические системы пожаротушения и защиты экипажа от оружия массового поражения. По желанию заказчика на машине может быть смонтирован комплекс активной защиты «Арена-Э», сводящий практически к нулю вероятность поражения танка легкими противотанковыми средствами, такими как ручные противотанковые гранатометы, а также управляемыми противотанковыми ракетами (ПТУР) всех типов. Предусмотрены меры по повышению противоминной стойкости.



Встроенная динамическая защита прикрывает более 50 % наружной поверхности лобовых деталей корпуса и башни, бортов и крыши танка. Она обеспечивает снижение бронепробиваемости боеприпасов с кумулятивной (в том числе и тандемной) боевой частью на 50–60 %, а бронебойно-подкалиберных снарядов — на 20 %. ВДЗ имеет высокие боевые и эксплуатационные характеристики и обеспечивает:



— безопасность при попадании в нее пуль стрелкового оружия и снарядов малокалиберных пушек;



— отсутствие передачи детонации от одной секции к другой и при воздействии зажигательными средствами типа «напалм» и других горючих жидкостей;



— безопасность при обслуживании и ремонте машины с применением электро- и газосварки.







Встроенная динамическая защита на наружной поверхности лобовых деталей корпуса модернизированного танка.



Модернизированный Т-72М1 с системой постановки завес во время испытаний на заводском полигоне.

Время установки всех элементов динамической защиты на машину силами экипажа составляет 3,5 ч, а гарантированный срок эксплуатации — не менее 10 лет.



По неофициальным данным, полученным от представителей западногерманской компании Rheinmetall, на полигоне компании проводился отстрел из 120-мм мушки танка «Леопард-2А5» по Т-72, оснащенному встроенной динамической защитой. Стрельба велась с дистанции 1000 м. После 10 выстрелов лобовая броня танка ни разу не была пробита. Эти сообщения не противоречат действительности, так как, по заявлениям специалистов НИИ стали и сплавов, динамическая защита нового поколения в комплексе с броневой защитой новых танков разрабатывалась с учетом возможного появления на западных танках 140-мм гладкоствольной пушки.



Снижение вероятности возникновения пожара внутри машины обеспечивается применением быстродействующей системы тушения (ППО) с временем реакции не более 150 миллисекунд с момента возникновения очага возгорания. В качестве огнегасящей смеси в новой ППО используется Хладон 13Б1. Высокое быстродействие системы достигнуто за счет замены блоков аппаратуры с новой элементной базой и установки оптических датчиков воспламенения. Система ППО может приводиться в действие автоматически или вручную от кнопок на пультах управления у командира машины или механика-водителя. Кроме того, танк комплектуется двумя ручными углекислотными огнетушителями.



Для снижения опасности травмирования экипажа при подрыве танка на минах повышена жесткость днища машины, в отделении управления устанавливаются пиллерсы, сиденье механика — водителя прикреплено к крыше корпуса. Предусмотрено также использование системы электромагнитной защиты, вызывающей нейтрализацию (преждевременный подрыв) противотанковых мин с радио- и магнитометрическими взрывателями. А для преодоления минных полей с обычными минами нажимного дейсгвия и проделывания в них проходов на танк могут навешиваться колейные ножевые минные тралы КМТ-6М2 или КМТ-8, а также катково-ножевой минный фал КМТ-7.



С целью защиты экипажа и внутреннего оборудования танка от последствий применения противником оружия массового поражения (ОМП) модернизированный T-72MI оборудован системой коллективной защиты ЗЭЦ13-1, обеспечивающей защиту посредством герметизации внутреннего объема танка и создания избыточного давления очищенным в фильтро-вентиляционной установке (ФВУ) воздухом. В состав системы входят: датчик системы — прибор радиационной и химической разведки ГО-27, аппаратура управления исполнительными устройствами, исполнительные устройства и ФВУ. Система может приводиться в действие автоматически или вручную.



Учитывая увеличение на поле боя современных противотанковых средств, российские конструкторы предусмотрели в ходе модернизации Т-72М1 внедрение системы постановки завес (СПЗ). Она предназначена для создания помех ПТУР, имеющим полуактивную лазерную головку самонаведения, работающую по отраженному от цели лазерному лучу (Maverick, Hellfire), ПТУР и артиллерийским корректируемым снарядам (типа Copperhead), которые используются с лазерными целеуказателями и дальномерами, а также для маскировки танка постановкой аэрозольной завесы.



СПЗ обеспечивает: световую индикацию направления и звуковую сигнализацию об облучении танка лазерными средствами: автоматический отстрел в направлении облучения аэрозольной гранаты, образующей аэрозольное облако, которое закрывает танк от противника, ослабляет и частично отражает лазерное излучение, нарушая тем самым работу головок самонаведения и затрудняя работу наводчиков аргиллерийских систем; отстрел грана т из заряженных пусковых установок в ручном режиме (в аварийных ситуациях); встроенный контроль системы.



В состав системы входят индикаторы лазерного излучения, система управления и система пуска дымовых гранат с 12 пусковыми установками аэрозольных гранат,



СПЗ может работать в автоматическом и полуавтоматический режимах (в последнем случае решение о постановке дымовой завесы принимает командир). Дальность постановки аэрозольной завесы гранатой ЗД17 составляет 50–80 м, размеры завесы от одной гранаты через 3 с после выстрела — 15 м по высоте и 10 м по фронту.



Российское «ноу-хау» — система активной защиты «Арена-Э» — устанавливается на модернизированный Т-72М1 по желанию заказчика. Она предназначена для защиты танка от современных ПТУР и фанат реактивных противотанковых гранатометов. Принцип работы системы заключается в обнаружении радиолокационной станцией летящих в танк ПТУР или реактивных гранат в секторе 240', подготовке данных бортовой ЭВМ для уничтожения летящего в танк боеприпаса, выдаче команды на отстрел поражающего элемента, перехвате и уничтожении боеприпаса на подлете к танку. Весь цикл происходит автоматически и по времени занимает не более 0,07 с.



Кроме того, в ручном режиме система «Арена-Э» может использоваться для поражения пехотинцев, атакующих танк ручными противотанковыми гранатами или бутылками с зажигательной смесью. Дальность броска ими составляет 10–15 м, а опасная зона при разлете осколков подорвавшегося боевого элемента системы — более 20 м.



Бортовая проекция модернизированного Т-72М1 с системой активной защиты «Арена-Э».



Усовершенствованная ходовая часть Т-72М1.



Радиостанция УКВ-диапазона Р-163- 25У «Акведук».





Радиостанция КВ-диапазона Р-163-50У, устанавливается на командирских машинах.





Весь комплекс средств защиты модернизированного Т-72М1 решает проблему резкого снижения безвозвратных потерь танков при атаке их противотанковыми средствами кумулятивного и кинетического действия.

Подвижность



В целях повышения маневренных характеристик машины и компенсации возросшей за счет дополнительной защиты массы танка используется более мощный многотопливный дизельный двигатель, усовершенствуется ходовая часть и подвеска.



В ходе модернизации на машину может быть установлен многотопливный 4-тактный 12-цилиндровый дизельный двигатель с жидкостным охлаждением В-84МС (мощностью 840 л.с.) или В-92С2 (мощностью 1000 л.с.). Эти двигатели хорошо себя зарекомендовали в ходе эксплуатации на различных типах танков и обладают высокой надежностью и экономичностью. Удельный расход топлива двигателя В-92С2 не превышает 156 г/л.с. ч. В последнее время рассматривается вариант установки катанки типа Т-72 нового двигателя В-99 мощностью 1200л.с., который успешно прошел испытания.

Современные требования к эргономике боевых машин и снижению утомляемости механика-водителя при совершении длительных маршей и вождению танка в боевой обстановке подтолкнули российских конструкторов к созданию новой системы управления движением. В ходе проведения модернизации на танк может устанавливаться адаптивная трансмиссия с системой автоматического переключения передач. По своей сути трансмиссия танка осталась той же — две бортовые планетарные коробки передач, но переключение передач может осуществляться автоматически, в зависимости от условий движения машины, либо вручную, как обычно. Такая трансмиссия демонстрировалась на модернизированном Т-72М1 на выставке Ural Expo Arms 2002 в Нижнем Тагиле.

В ходовой части танка использована новая гусеничная лента с параллельным резинометаллическим шарниром, увеличивающая проходимость и маневренность танка. На эту гусеницу предусмотрена установка асфальтоходных башмаков. В подвеске машины применяются более энергоемкие амортизаторы и торсионные валы с увеличенной жесткостью.

Комплекс этих мер позволил в 1,2 раза увеличить среднюю скорость движения танка по грунтовым дорогам, максимальную скорость и разгонные характеристики машины.



Командная управляемость

Это качество характеризует способность танка получать или передавать необходимую для выполнения боевой задачи информацию с целью повышения эффективности выполнения этой задачи. Повышение командной управляемости модернизированного Т-72М1 обеспечивается за счет установки комплекта радиосредств нового поколения — радиостанции Р- 168-25У, обеспечивающей высокую оперативность и помехозащищенность радиосвязи между абонентами. Настройка и управление комплектом необычайно проста, а все операции автоматизированы.



Радиус действия Р-168-25У при радиосвязи с однотипной радиостанцией в условиях среднепересеченной местности при работе на 2-метровую штыревую антенну при выключенном подавителе шумов составляет не менее 20 км. Радиостанция имеет 10 заранее подготовленных частот с переходом на них без дополнительной подстройки. Переключение осуществляется нажатием одной из кнопок.



Для внутренней связи в танке между членами экипажа и связи с десантом предназначена аппаратура внутренней связи и коммутации Р-168АВСК-Б. Она обеспечивает не только надежную внутреннюю связь всему экипажу без каких-либо ограничений, но и коммутацию с внешними средствами связи.



По желанию заказчика на модернизированную машину устанавливается аппаратура топопривязки и навигации. Она комплексируется с приемоиндикаторной аппаратурой глобальной спутниковой навигационной системы NAVSTAR/GLONASS. В состав аппаратуры входят многофункциональная панель управления, спутниковая антенна и компьютерный блок. Комплект обеспечивает определение и индикацию текущих координат местонахождения танка с точностью до 25 м, индикацию положения машины на электронной карте, сохранение в памяти компьютера маршрута движения танка и возможность управления подчиненными танками.



http://flibusta.site/b/286544/read





Т-90S «Bhishma» (2000 г.) Российская федерация, ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского»
1) двигатель В-92С2 мощностью 1000 л.с.
2) тепловизнонный прицел
3) не установлен КОЭП «Штора»
4) установлены дополнительные блоки ВДЗ «Контакт-5» на местах размещения Шторы


Т-90А обр. 1999 г. (Изделие 188А) (1999 г.) - прототип танка Т-90А, Российская федерация, ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского»



1) новый тип мелкозвенчатых гусеничных лент
2) башня сварного типа
3) двигатель В-92С2 мощностью 1000 л.с.
4) тепловизнонный прицел
5) система преодоления глубокого брода


Т-84 БМ «Оплот» обр. 1999 г. (Принят на вооружение Украины: Постановление КМ №237-5 от 08.02.2000 г.), Украина, ГП «Завод имени В.А. Малышева» & ГП «ХКБМ имени А.А. Морозова»

1) Прицельно-наблюдательный комплекс командира ПНК-5 «АГАТ-CM» состоит из комбинированного дневного-ночного прицела командира ТКН-5 и датчика положения пушки. (уровень украинских технологий 1999 г., устарел)
Примечание:
Украинский прицельно-наблюдательный комплекс командира ПНК-5 «АГАТ-CM» устарел с момента появления в 2012 году в  России глубоко модернизированного прицельно-наблюдательного комплекса командира «АГАТ-МДТ» тоже разработанного на базе ПНК-4С «АГАТ-С» и впервые представленному на международном форуме «Технологии в машиностроении 2012» ОАО « Красногорский завод имени С.А. Зверева» (производитель фотоаппаратов Зенит).
2) Дневной прицел наводчика (прицел дальномер-прибор наведения) 1Г46М «Проминь» (уровень технологий 1985 -1996 г., устарел)
3) ТО1-КО1ER ночной прицел наводчика ТПН-4Е «Буран-Е» (уровень украинских технологий 1995 г., устарел) или ночной тепловизионный комплекс наводчика «Буран-Катрин» (уровень украинских технологий 1997 г., относительно современный)
4) Зенитный прицел ПЗУ-7 (уровень советских технологий 1985 г., относительно современный)
5) Прибор ночного видения механика-водителя ТВН-5 «Манго» (уровень технологий 1999 г., относительно современный)
6) Баллистический вычислитель «ТИУС-ВМ» ЛИО-В (1В528-2) (уровень технологий 1999 г.)



7) Стабилизатор вооружения 2Э42М  (уровень технологий 1995 г., устаревает, первые на постсоветском пространстве)
8) Датчик ветра ёмкостный ДВЕ-БС измерения поперечного ветра
9) Датчик измерения начальной скорости снаряда
10) Радионавигационная аппаратура спутниковой навигации ЛИО-Н (СН-3700) (уровень технологий 1999 г.)
Примечание:
уровень технологий применённый Украиной первой на постсоветском пространстве в 1999 г.
Система навигационного обеспечения ЛИО-Н состоит из:
- радионавигационной аппаратуры спутниковой навигации (РНА) CH-3700 (блока приёмно-вычеслительного CH-3700, блок антенный, кабель соединительный);
- пульт информационный командира (1КПИ);
- блок информационный командира (1КБИ-Н);
- навигационный пульт механика-водителя (1КВИ).
11) Радиостанция Р-163-50К, с дальностью действия до 50 км
(уровень технологий 1992 г.)
12) Радиостанция Р-173М (уровень технологий 1987-92 г.)
13) Комплекс оптико-электронного противодействия «Варта» (КОЭП ТШУ-1-7 «Штора-1») (уровень технологий освоенный Украиной в 1995 г., устаревает)
Примечание:
Вторые на постсоветском пространстве и в мире после России. Отставание Украины от России составило 3 года.
***** КОЭП «Варта» (КОЭП ТШУ-1-7 «Штора-1») не обеспечивает реагирование на излучение лазерных дальномеров зарубежных танков Леопард-2А5, М-60А3 (диапазон излучения 0,6-10,6 мкм). Срабатывание комплекса происходит только при облучении с советских и постсоветских танков.
14) 125-мм танковая гладкоствольная пушка — пусковая установка 2А46М–1 или КБА-3 (уровень технологий 1982 г. - март 1998 г., устаревает )
15) Система учета изгиба ствола СУИТ-1. Впервые появилась на Т-84У Оплот обр 1997 г. Б/н 200 (478ДУ9) продемонстрированом на параде ко дню Независимости Украины 1999 году (уровень технологий освоенных Украиной первой на постсоветском пространстве в 1999 г., современный тренд)



16) Комплекс управляемого вооружения изделие 621 выстрел с ТУР «Комбат», бронепробиваемость за ДЗ 700 мм (уровень технологий 1999 г., современный)
17) Зенитная пулеметная установка закрытого типа с дистанционным управлением, управляемая с места командира танка по типу танка Т-80УД (уровень советских технологий 1985 г., устаревает)
18) Штурвал управления (уровень технологий 1995 г., современный)
Примечание:
уровень технологий применённый Украиной первой на постсоветском пространстве в 1995 г.
19) Реверсивные коробки передач (уровень технологий 1997 г., устаревает)
20) Двигатель 6ТД-2 мощностью 1200 л.с. (уровень технологий 1995 г., относительно современный)
Примечание:
уровень технологий освоенный Украиной первой на постсоветском пространстве в 1995 г.
21) Система управления автоматической трансмиссией (СУАТ) (уровень технологий 1999 г., современный)
Примечание:
Уровень технологий освоенный Украиной первой на постсоветском пространстве в 1999 г.
22) Вспомогательная силовая установка дизельный энергоагрегат ЭА-8А (электрическая мощность генератора 8 кВт) (уровень технологий 1999 г., относительно современный)
Примечание:
Украина первая на постсоветском пространстве стала государством  которая в 1999 году освоила изготовление дизельных энергоагрегатов и ввела в конструкцию танка, по мощности дизельного энергоагрегата остаётся лидером по сей день на постсоветском пространстве.
23) Кассетно-циклонный воздухоочиститель (уровень технологий 1995 г., относительно современный)
24) Сварно-катанная башня (уровень технологий 1995 г., относительно современный)
Примечание:
Уровень технологий освоенный Украиной первой на постсоветском пространстве в 1995 г.
25) Встроенная динамическая защита «Нож», относительно современный (уровень технологий 1999 г., относительно современный)
26) Носовой модуль встроенной динамической защиты «Нож» (уровень технологий 1999 г., относительно современный)
Примечание:
Ноу-хау, уровень технологий освоенный Украиной первой на постсоветском пространстве в 1999 г.

27) Передние бортовые экраны по типу танка Т-80УД с элементами встроенной динамической защиты «Нож» по типу применения на танке БМ Булат (уровень советских технологий бортовые экраны 1987 г., уровень украинских технологий применения ДЗ «Нож» - 1999 г., относительно современный, постепенно устаревает)
28) Защитные металлические противокомулятивные экраны системы постановки дымовой завесы (уровень технологий 1995 г.)
Примечание:
уровень технологий применённый Украиной первой на постсоветском пространстве в 1999 г
29) Передний пылеотбойный щиток по типу установки на танк Т-80УД (уровень технологий 1985 г., современный)
30) Резино-тканевые «узкие» лопухи на единичные контейнеры ВДЗ «Нож» (уровень технологий 1999 г., современный)
Примечание:
уровень технологий применённый Украиной первой на постсоветском пространстве в 1999 г.
31) Отсек-бункер для боеприпасов и ЗИПа в кормовой части башни (уровень украинских технологий 1999 г., современный тренд)
Примечание:
уровень технологий освоенный Украиной первой на постсоветском пространстве в 1999 г.
32) Удлиненные до ступиц опорных катков резинотканневые противокумулятивные бортовые экраны (уровень технологий 1999 г., современный тренд)
Примечание:
Технология удлиненных резинотканневых противокумулятивных бортовых экранов освоенная Украиной первой на постсоветском пространстве.
33) Кондиционер мощностью 4 кВт с расходом воздуха 250 м3/час в забашенном отсеке (уровень технологий 1999 г.)
Примечание:
уровень технологий освоенный Украиной первой на постсоветском пространстве в 1999 г.
34) Корзина для размещения ЗИПа, брезента укрывающего смонтированная по борту бункера
35) Зеркала заднего вида (уровень украинских технологий 2000 г., современный тренд)

Примечание:
уровень технологий освоенных Украиной первой на постсоветском пространстве в 2000 г.
36) Видеокамера для движения в ограниченных проходах на задней передачи (уровень украинских технологий 2018 г., современный тренд)
Примечание:
Отставание Украины составило 6 год. Впервые Украина применила технологию установки ТВ видеокамеры заднего обзора в 2017 году на танке Т-72АМТ обр. 2017 г. и на танках Т-84У БМ Оплот обр. 1999 прошедших заводской ремонт с модернизацией на ЗиМе в 2018 году в рамках подготовки к Strong Europe Tank Challenge-2018.



Т-72БА обр. 1999 (1999 г.), (Объект 184А), Российская федерация, ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского»


1) СУО 1А40-1М с датчиком атмосферных условий (уровень российских технологий 1998 г.).
1.1) СУО 1А40-М2 устанавливалось на Т-72БА с 2005 года
2) Ночной прицел-прибор наведения 1К13-49 «Неман» (уровень российских технологий 1984 г.)

3) Ночной прибор наблюдения механика-водителя ТВН-5

4) Датчик ветра ДВЕ-БС (транскрипция «ДВЕ-БС» расшифровывается как датчик ветра ёмкостный с блоком сопряжения с комплексом 1А40-1М)
5) Стабилизатор вооружения 2Э42-4 «Жасмин», обеспечивает срединное значение точности стабилизации в основном режиме по вертикали 0,4 т.д., по горизонтали 0,6 т.д.

6) КУВ 9К120 «Свирь» с ТУР 9М119 и 9М119М (уровень российских технологий 1984-1992 гг.)
7) радиостанция Р-173 «Абзац» (уровень советских технологий 1985 г.)
8) АВСК Р-174 (уровень советских технологий 1985 г.)
9) Башня 172.10.100сб выпуска не ранее 1989 года (уровень советских технологий 1984 г.)

10) Комплекс ВДЗ «Контакт-5» на башне, корпусе и бортах по типу Т-72Б обр. 1989 (уровень советских технологий 1987 г.)
11) Противоминная защита днища в районе расположения места механика-водителя (уровень российских технологий 1998 г.)
12) Система ППО «3ЭЦ13-1» (уровень советских технологий 1985 г.)
13) улучшенный двигатель В-84МС взамен двигателей В-84-1 и В-84М танка Т-72Б с доработанной трансмиссией от Т-90 обр. 1992 (уровень российских технологий 1992 г.)

13.1) Унифицированное МТО с двигателем В-92С2 мощностью 1000 л.с. введено с 2003 года

14) Передние металлические грязевые щитки заменены на «мягкие» резино-металлические

15) устанавливается новая ходовая часть с параллельным РМШ 172.55.010сб1 с возможностью установки асвальтоходных башмаков (черт. 188.91.009сп), применены новый ленивец и звёздочки ведущих колес

16) Надгусеничные полки дорабатываются до соответствия чертежу 185.40.005сб от Т-72Б обр. 1989 г.




Т-72БА обр. 1998 (1998 г.), (Объект 184А), Российская федерация, ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского»

1) СУО 1А40-1М с датчиком атмосферных условий (уровень российских технологий 1984-1998 г.).
Состав СУО 1А40-1М:
- танковый баллистический вычислитель - учёт балкон ветра, крена, угловой скорости цели, индивидуальных углов вылета и отклонения начальной скорости снарядов;
- автоматический ввод углов прицеливания и бокового упреждения;
- полуавтоматическое слежение за движущейся целью;
- расчёт углов прицеливания и бокового упреждения для прицела командира
2) Ночной прицел-прибор наведения 1К13-49 «Неман»
3) Ночной прибор наблюдения механика-водителя ТВН-5
4) Датчик ветра ДВЕ-БС (транскрипция «ДВЕ-БС» расшифровывается как датчик ветра ёмкостный с блоком сопряжения)
5) Стабилизатор вооружения 2Э42-4 «Жасмин», обеспечивает срединное значение точности стабилизации в основном режиме по вертикали 0,4 т.д., по горизонтали 0,6 т.д.
6) КУВ 9К120 «Свирь» с ТУР 9М119 и 9М119М (уровень российских технологий 1984-1992 гг.)
7) радиостанция Р-173 «Абзац» (уровень советских технологий 1985 г.)
8) АВСК Р-174
9) Башня 172.10.100сб выпуска не ранее 1989 года (уровень советских технологий 1984 г.)



10) НКДЗ «Контакт-1» на башне, корпусе и бортах по типу Т-72Б обр. 1985 г. (уровень советских технологий 1985 г.)
11) Противоминная защита днища в районе расположения места механика-водителя (уровень российских технологий 1998 г.)



12) Система ППО «3ЭЦ13-1» (уровень советских технологий 1985 г.)



13) улучшенный двигатель В-84МС взамен двигателей В-84-1 и В-84М танка Т-72Б с доработанной трансмиссией от Т-90 обр. 1992 (уровень российских технологий 1992 г.)
14) Передние металлические грязевые щитки заменены на «мягкие» резино-металлические.



Т-80У обр. 1998  (1998 г., Грецкий тендер), Российская федерация, ОАО «Спецмаш»

1) СУО 1А45
Вероятность попадания на Д=2000-2500 м с места и с ходу для бронебойного снаряда не менее 99% тремя выстрелами. Стандарт НАТО 1-м выстрелом с вероятностью 90%. Допускаемые отклонения и погрешность СУО 1А45 0,5 т.д. Норма НАТО 0,20...0,22 т.д.

2) Тепловизионный прицельный комплекс наводчика ТО1-ПО2 «Агава-2» с зависимой стабилизацией у ГН от пушки.
23 декабря того же 1992 года на Кубинском полигоне были проведены ночные стрельбы с использованием опытного тепловизионного прибора «Агава-2» (Т01-П02), разработанного Красногорским оптико-механическим заво­дом им Зверева. Погодные условия благопри­ятствовали. К ночи резко похолодало, и тем­пература снежного покрова снизилась, тогда как бронецель АСУ-85 остыть не успела и была заметна на видеосмотровом устройстве. Небо в звездах, атмосфера прозрачная, темпера­турный контраст обеспечен.
Стрельбы практическими снарядами ЗП11 выполнялись с ходу на дальности 1700-1600 м. Частота 0,38 (8 попаданий из 21 выстрела) при среднем времени попадания 14,8 с.
Заявлен­ная амбициозная дальность видения (опозна­ния цели типа «танк») для «Агавы-2» - ночью 2700 м - не обеспечивалась. Невысокое каче­ство изображения дополнялось раздвоением и пульсацией линий на ВСУ.

Прибор не мог конкурировать с зарубежными аналогами.
Дальность распознавания (идентификации) в тепловизионном режиме 2,5 км
3) Штурвал (рулевое управление)
4) Гидрообъемный механизм поворота (гидрообъемная передача)  МП-280РУ
5) КОЭП ТШУ-1 «Штора-1»
6) Газотурбинный двигатель ГТД-1250
7) Энергоагрегат ГТА-18А мощностью 18 кВт.


Т-80УМ2 с КАЗ "Дрозд-2" замечан на учениях "Запад-2021"


Напомню, ранее, в начале 2010-х гг, с Сахалина по приказу министра Сердюкова и начгенштаба Макарова были выведены и утилизированы на 206БТРЗ в Уссурийске 50 танков Т-80У.




Так же утилизации подвергся весь наличный парк дизельного варианта танка Т-80У - Т-80УД.  Эти танки, известные своим участием в государственных переворотах 1991 и 1993 года производились на Украине и в независимой России остались без запчестей, что и предопределило их участь. Тем не менее башни этих танков, обладающие мощной бронезащитой и достаточно продвинутым на тот момент комплексом вооружения были сохранены на 61БТРЗ в Стрельне и затем частично использовались при модернизации танков Т-80БВ в вариант Т-80УЕ-1. Всего, таким образом, было модернизировано около 30 машин, что ни коим образом не компенсировало преступное уничтожение дальневосточных "ушек".



Загадочная конечно армия в России, новейшие танки шли на утилизацию и сейчас расстреливаются. Устаревшие Т-80БВ модернизируются, а Т-72 служат.

На данный момент танк Т-80У является устаревшим на фоне модернизированных Т-80БВМ и Т-72Б3М, не говоря уже о новейшем Т-90М. Но он продолжает эксплуатироваться кантемировцами, за не имением более новых и современных машин.

http://gurkhan.blogspot.com/2021/09/802-2.html



Т-80УМ1 "Барс" обр. 1997 г.






Т-72МП обр. 1997 г. (06-10.05.1997 г., IDET-97, г. Брно, Чешская республика), Украина & Чешская республика, ГП «ХКБМ имени А.А. Морозова» & ГП «Завод имени В.А. Малышева» & PSP Bogemia a.s.


1) СУО цифровая Savan-15MP с баллистическим вычислителем фирмы Sagem
(уровень французских технологий 1989 г., современный)

2) Панорамный дневной прицел командира танка VS/MVS-580 с независимой стабилизацией у 2-х плоскостях фирмы SFIM (уровень французских технологий 1989 г., современный)

3) Комбинированный прицел наводчика Savan-15 со встроенным лазерным дальномером и тепловизионным каналом с независимой стабилизацией у 2-х плоскостях фирмы Sagem (уровень французских технологий 1989 г., современный)
4) Зенитный прицел ПЗУ-7 (уровень советских технологий 1985 г., относительно современный)
5) Прибор ночного видения механика-водителя ТВН-5 «Манго» (уровень российско-украинских технологий 1999 г., относительно современный)

6) Датчик метеорологических условий

7) Монитор командира танка для транслирования изображения от тепловизионного канала прицела наводчика

8) Видеокамеры 4-ре по бокам крыши - система кругового обзора (уровень чешско-украинских технологий 1997 г., современный тренд)

9) Система учета изгиба ствола СУИТ-1 (уровень украинских технологий 1999 г., современный тренд)

10) Зенитная пулеметная установка закрытого типа с дистанционным управлением, управляемая с места командира танка по типу танка Т-80УД (уровень советских технологий 1985 г., устаревает)

11) 125-мм танковая гладкоствольная пушка — пусковая установка 2А46М или КБМ-1 (уровень советско-украинских технологий 1982 г. - 1998 г., устаревает )

12) Комплекс управляемого вооружения изделие 621 выстрел с ТУР «Комбат», бронепробиваемость за ДЗ 700 мм (уровень украинских технологий 1999 г., современный)


13) Комплекс оптико-электронного противодействия «Варта» (уровень российско-украинских технологий освоенный Украиной в 1995 г., устаревает)
14) Встроенная динамическая защита «Контакт-5», относительно современный (уровень советских технологий 1987 г., постепенно устаревает)
15) Носовой модуль встроенной динамической защиты «Контакт-5» по типу ВДЗ «Нож» (уровень советско-украинских технологий 1987-1999 г., относительно современный)
16) Передние бортовые экраны по типу танка Т-80УД с элементами встроенной динамической защиты «Контакт-5» (уровень советских технологий бортовые экраны 1987 г., постепенно устаревает)
17) Защитные металлические противокомулятивные экраны системы постановки дымовой завесы по типу Т-84 Оплот (уровень украинских технологий 1995 г.)
18) Передний пылеотбойный щиток по типу установки на танк Т-80УД (уровень советских технологий 1985 г., современный)






19) Резино-тканевые лопухи встроенных секций ВДЗ «Контакт-5» (уровень советских технологий 1987 г., современный)
20) Двигатель 6ТД-1 мощностью 1000 л.с. (уровень советско-украинских технологий 1985 г., относительно современный)
21) Кассетно-циклонный воздухоочиститель (уровень украинских технологий 1995 г., относительно современный)
22) Гусеничная лента изначально от Т-72Б позднее от Т-80УД (уровень советских технологий 1985 г., относительно современный)
23)Командирская башенка рубчатого типа для размещения панорамного прицела командира (уровень украинских технологий 1997 г., современный)



Т-72АГ обр. 1997 г. (IDEX-1997), Украина, ГП «ХКБМ имени А.А. Морозова»


1) Прицельно-наблюдательный комплекс командира ПНК-4С «Агат» (ТКН-4С), Д=700 м (уровень советских технологий 1985 г.)




2) Прицел дальномер-прибор наведения 1Г46 «Иртыш» вместо ТПД-К1 или 1А40 (уровень советских технологий 1985 г.)




3) Ночной прицельный комплекс наводчика ТО1-КО1ЕР «Буран-Е» (Ночной прицел наводчика ТПН-4Е «Буран-Е») (уровень украинских технологий 1995 г.)




4) Зенитный прицел ПЗУ-7 (уровень советских технологий 1985 г.)



5) Ночной прибор механика-водителя ТВН-5М П/А Д=300м/150м вместо ТВНЕ-4Б П/А Д=120 м/60 м


(уровень советско-украинских технологий 2008 г.)
6) ЗПУ закрытого типа, стабилизированная у вертикальной плоскости (уровень советских технологий 1976-1985 г.)
7) Баллистический вычислитель 1В517М (199? г.)
8) Датчик ветра (уровень советских технологий 1985 г.)
9) Ящики-отсеки приваренные по бортам башни ближе к корме башни для размещения аппаратуры комплекса 1А45 которая конструктивно не помещается во внутренний объем башни Т-72
(уровень украинских технологий 1997 г.)
10) ТУР «Комбат» (уровень украинских технологий 1999 г.)
11) Пушка-пусковая установка 2А46М или КБМ-1 (уровень советских-украинских технологий 1981 - 1999 г.)
12) КОЭП «Варта» (КОЭП «Штора-1»), минимальное время реагирования в автоматическом режиме 0,5 с. (уровень украинских технологий 1995 г.)
13) СПЗ 902А «Туча-1» по 6ПУ на борт башни (1979 г.)
14) Защитные противокумулятивные и противорадиолокационные экраны экраны ПУ СПЗ 902А «Туча» по типу Т-84 ОПЛОТ (уровень украинских технологий 1995 г.)


15) Резино-тканевые лопухи на башне по типу Т-80УД (уровень советских технологий 1987 г.)
16) УКВ радиостанция Р-173М вместо Р-123 (уровень советских технологий 1987 г.)
17) Система навигационного обеспечения ЛИО-Н состоит из:
- радионавигационной аппаратуры спутниковой навигации (РНА) CH-3700 (блока приёмно-вычеслительного CH-3700, блок антенный, кабель соединительный);
- пульт информационный командира (1КПИ);
- блок информационный командира (1КБИ-Н);
- навигационный пульт механика-водителя (1КВИ).
(уровень украинских технологий 1999 г.)
18) ТПУ Р-174 (уровень советских технологий 1985 г.)
19) Двигатель 6ТД-2 мощностью 1200 л.с. Двигатель не требует операций регулировки и центровки, присущих установке двигателю В-46-6 (уровень украинских технологий 1995 г.)



20) Вспомагательный агрегат питания ЭА-8, мощностью 8 кВт, максимальный расход топлива 4 кг/ч (уровень украинских технологий 1999 г.)



21) Реверсивные бортовые коробки передач (уровень украинских технологий 1997 г.)
22) КСУД - пуско-регулирующая аппаратура и аппаратура контроля параметров основного двигателя (уровень украинских технологий 1999 г.)
23) Жидкостная эжекторная система  охлаждения (уровень советских технологий 1963-1985 г.)

24) Передний пылеотбойный щиток НЛД корпуса по типу  Т-80БВ (уровень советских технологий 1985 г.)
25) Пассивный (накладной) броневой лист ВЛД корпуса, ОКР «Отражение» (уровень советских технологий 1983 г.)
26) ВДЗ «Контакт-5» установлена по типу Т-80УД состоит из:
- носового модуля по типу Т-64БМ2 (уровень украинских технологий 1999 г.);
- бортовых экранов по типу Т-80УД (уровень советских технологий 1987 г.)
- модульных секций размещённых по внешнему периметру лобовых и бортовых участков по типу Т-80УД, установлено от 2-х до 8-ми ЭДЗ (уровень советских технологий 1987 г.)
- контейнеров установленных на крыше башни по типу Т-80УД (по 2 ЭДЗ в каждом) (уровень советских технологий 1987 г.)
Обеспечивает защиту танка в углах обстрела +/-35° для башни и +/-20° для корпуса.

27) Отсутствует ИК прожектор Л-4 «Луна»


28) Передние откидные надгусеничные щитки по типу Т-80УД (уровень советских технологий 1985 г.)



29) Гусеничная лента последовательный РМШ от Т-72Б (уровень советских технологий 1982 г.)



Т-72М2 «Модерна» обр. 1993, (IDET-1993, 1993  г.), Словацкая республика, Martinská zbrojovka, Тренчин (Vojenský opravárenský podnik 027 Trenčín, š.p.)




1) Усовершенствованная система управления огнем танка СУО VEGA (ТПД-К1, тепловизионный прицел наводчика TIGS с баллистическим вычислителем, панорамный прицел командира SFIM MVS-580).




1.1) доработанная пушка 2А46МС .



2) Тепловизионный прицел TIGS

3) Панорамный прицел командира MVS-580

4) система предупреждения о лазерном облучении LIRD Система обнаружения и индикации излучения (SDIO)

5) Модернизированная пушка 2А46МС



6) Оригинальная радиостанция Р-123 и танковое переговорное устройство THZ R-124 были заменены на радиостанцию ​​JAGUAR и переговорное устройство BCC 600 от RACAL. Связь обеспечивает радиостанция «Пантера 2000-В» с радиусом действия 25 км.

В танке "Модерна" используется боевая радиостанция BAMS с быстрой перестройкой частоты, которая работает в диапазоне от 30 до 108 МГц.

7) Cистема постановки дымовой завесы Gallix. Для постановки многоспектральной дымовой завесы, инфракрасных ложных целей и осколочные выстрелы для борьбы с пехотой.

8) Пулемет ТК vz. 95 калибр патронов 7,62х51 НАТО.

9) С системой BAMS сопряжено цифровое переговорное устройство нового поколения. В этом устройстве использована технология активного снижения уровня шума для обеспечения высокой степени слышимости в условиях сильного шума в танке.




10) Спаренные зенитные пушки контейнерами КАА-200, установленными снаружи на бортах башни. Пушки управляются через панорамный прицел командира, ведение стрельбы ночью также возможно с помощью монитора тепловизионного прицела СУО VEGA. Имея углы наведения в вертикальной плоскости от -4 до +35 град., пушки могут использоваться против легкобронированных машин, живой силы вне укрытия и других подобных целей. Установка 30-мм пушки 2А42.




11) ДЗ "NEXREARM", общий вес брони составляет 2200 кг и распределяется следующим образом — 900 кг на башню, 440 кг на лоб корпуса и 860 кг на борта корпуса. Повышенная бронезащита (включая башенный комплект) – DYNAS. Новым современным способом повышения бронезащиты танка является установка динамической защиты спереди и по бокам башни.

Динамическая защита 2-го поколения включает в себя двухслойные элементы мощных элементов динамической защиты со слоем рафинированных материалов и обеспечивает индивидуальную защиту брони от снарядов с тандемными боевыми частями.




12)   Защитная комбинированная окраска танка – изменяющая форму схема, противорадиолокационная, противотепловизионная, поглощающая ИК лучи

13)   Оборудование пожаротушения германская галонная система пожаротушения DEGURA. Она обнаруживает и тушит пожары в боевом отделении всего за 150 миллисекунд, а в моторно-трансмиссионном отделении - за 20 секунд.

14) система управления двигателем DSM-16 с ЭВМ, установленная на щитке приборов механика-водителя. Кроме обеспечения основной информации о работе двигателя, как число оборотов в минуту, расход электроэнергии, температура и давление масла, система анализирует также изменения в охлаждающей среде и качестве топлива, о таких изменениях подаются сигналы вспыхиванием индикаторов или  предупредительными сигналами.

15)   Модернизированный двигатель получил обозначение S12U мощностью ( 850 л .с.)

16)  Подвесное сиденье механика – водителя. При переустановке сиденье водителя подвешивается к крыше корпуса, что практически исключает прямую передачу ударов и деформаций с днища кузова на сиденье. Основным преимуществом новой установки водительского сиденья является повышение безопасности водителя в случае подрыва противотанковой мины за счет увеличения днища под сиденьем на 37 мм, увеличения нижней точки сиденья снизу на 50 мм, таким образом изоляция сиденья угрожает безопасности водителя.

17) Гусеницы, оснащенные резиновыми подушками

18) Комбинированный электронный приборный щиток механика-водителя с диагностической аппаратурой эксплуатационных параметров

19) Модернизированные коробки передач для передачи более высокой мощности 1000 л.с.

20)  Новая система очистки воздуха PALL

21) Система кабельной сети RAYCHEM

22) Новый пассивный прибор ночного видения механика-водителя ПНК-72

23) Бортовой кондиционер (по заказу). Кондиционер в танке Т-72М2 обеспечивает охлаждение воздуха во внутренней боевой зоне. Состоит из блока кондиционирования воздуха, компрессора, конденсатора, соединительных элементов управления. Количество подаваемого воздуха 527 м3/час.







Т-90 обр. 1992 (Т-72БУ обр. 1992) (5.10.1992 г.), Российская федерация, ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского»
1) Комплекс управляемого вооружения 9К119 «Рефлекс» с ТУР 9М119
2) СУО 1А45Т - комплекс управления вооружением 1А45 танка Т-80У доработанный для функционирования совместно с автоматом заряжания танка Т-72Б
3) Прицельный комплекс командира ПНК-4С «Агат-С» (ТКН-4С) (уровень технологий, 1985 г.)
4) Дневной прицел-прибор наведения 1Г46 «Иртыш» (уровень технологий, 1985 г.)
5) Ночной прицельный комплекс наводчика Т01-К01 (ТПН-4-49-23 «Буран-ПА») (уровень технологий, 1985 г.)
5.1) Тепловизионный прицельный комплекс наводчика Т01-П02Т «Агава-2» с электроннолучевыми экранами-телемониторами на нескольких опытных танках последних в серии (уровень технологий, 1992 г.)
6) Датчик ветра ДВЕ-БС
7) Блок переключателей 1В216
8) Баллистический вычислитель 1В528-1
9) Стабилизатор вооружения 2Э42-4 «Жасмин»
10) Зенитный прицел ПЗУ-7
11) Система управления огнем ЗПУ 1ЭЦ29
12) УКВ-радиостанция Р-163-50У «Арбалет-50У»
13) СПЗ 902А «Туча»
14) Комплекс оптико-электронного подавления (КОЭП) ТШУ-1 «Штора-1» (уровень технологий, 1992 г., применен впервые в мире!)







15) Система дистанционного подрыва «Айнет»
16) Закрытая зенитная пулемётная установка с пулеметом НСВТ «Утес» калибра 12,7 мм (уровень технологий, 1976 г.)



17) Встроенная динамическая защита «Контакт-5» (уровень технологий, 1987 г., в новом исполнении 1992 г.)
18) По переднему краю бортов корпуса размещены 3 встроенных стальных экрана-квадратных щита с динамической защитой «Контакт-5»
19) Башня литая по форме аналогична башне Т-72БМ, но с учётом внутренних размеров и объёмов размещения комплекса управления огнем 1А45Т
20) Гусеница РМШ с последовательным зацеплением от танка Т-72
20.1) Т-90 с гусеничной лентой от т-80 с 1996 г.
21) V-образный 4-х тактный многотопливный дизельный двигатель В-84МС жидкостного охлаждения и с приводным центробежным нагнетателем мощностью 840 л.с. Двигатель В-84МС впервые применён на танках Т-72С «Shilden».
22) БКС ЗБК18М
23) БКС ЗВБК25
24) Выстрел ЗВОФ36 с осколочно-фугасным снарядом ЗОФ26

Проекты и опытные танки ХКБМ, 1972-1993 годы:



Изделие 477А1 "Нота", 1993 год - второй экземпляр (не завершен), ходовая часть по типу Т-64, вес 60 тонн, главный конструктор М.Д. Борисюк.



Изделие 477А "Нота", 1991 год - высокопрофильная башня на кольцевом основании, 152-мм гладкоствольная пушка ЛП-91 с выстрелами раздельного заряжания длиной 1800 мм (1200+600) "Зарайск", толщина борта корпуса 50 мм, три револьверных АЗ (два пополняющих на 2х12 выстрелов и один расходный на 10 выстрелов), время перезарядки расходного АЗ 35 секунд, размещение МВ по центру, детали из титана - кольцевое основание башни, навесной лобовой модуль, бортовые экраны, крыша МТО, люки КТ, НО, МВ и отвал самоокапывателя, ходовая часть по типу Т-80, вес 62 тонн, главный конструктор М.Д. Борисюк, полигонные испытания в 1993 году в Кубинке

Размеры, мм: ширина по экранам 3780, диаметр опорного катка 670



Изделие 477 "‎Боксер/‎Молот", 1987 год - низкопрофильная башня сдвинута вперед, 152 мм гладкоствольная пушка ЛП-83 с выстрелами раздельного заряжания длиной 1380 мм (780+600) "Грифель", толщина борта корпуса 150 мм, пополняющий конвеерный АЗ на 32 выстрела в корпусе, расходный конвеерный АЗ на 8 выстрелов на полике башни, КАЗ "Шатер-1", вес 55 тонны, ведущий конструктор Б.Н. Поляков

Размеры, мм: высота по крыше башни 2434, длина с пушкой вперед 10650, высота линии огня 2088, длина опорной поверхности 5160



Изделие 490А "Бунтарь", 1983 год - опытный танк, лафетная установка орудия, 130-мм нарезная пушка ЗИФ-92 с унитарными выстрелами длиной 1360 мм, экипаж 3 человека в корпусе, МВ слева в отделении управления, КТ и НО под башней в боевом отделении, сегментный конвеерный АЗ на полике башни с вертикальным расположением 30 выстрелов, вес 50 тонн, ведущий конструктор В.Р. Ковалюх

Размеры, мм: длина по гусеницам 8000, ширина по гусеницам 3400 (габарит железнодорожного подвижного состава 1-Т), длина опорной поверхности гусениц 5000, высота по крыше лафета 2000, длина с пушкой вперед 9350, ширина по экранам 3580, высота линии огня 1999, диаметр опорного катка 555, ширина гусеницы 600



Изделие 490 "Тополь", 1981 год - проект танка, низкопрофильная башня, 125-мм гладкоствольная пушка с унитарными выстрелами, экипаж 2 человека в боевом отделении под башней, пополняющий поперечный конвеерный АЗ в корпусе, расходный конвеерный АЗ в кормовой нише башни, 14-катковая ходовая часть по типу Т-64, ведущий конструктор Е.А. Морозов



Изделие 450 "Т-74", 1972 год - проект танка в соответствии с концепцией нового среднего танка "НСТ", утвержденой МО СССР по итогам рассмотрения проектов танков, включая объект 225/226 (КБ ЛКЗ) и объект 780 (КБ ЧТЗ), лафет, 125-мм гладкоствольная пушка с унитарными выстрелами, главный конструктор А.А.Морозов

 https://topwar.ru/86184-proekt-osnovnogo-tanka-obekt-477.html



Т-80УМ обр. 1992 г. (219АС-М)



1) СУО 1А45 интегрированная с ТИУС «Комплекс 45»
2) Тепловизионный прицельный комплекс наводчика Т01-П02Т «Агава-2» с электроннолучевыми экранами-телемониторами на нескольких опытных танках последних в серии (уровень технологий, 1992 г.)
Распознавание цели типа танк-боковая проекция заявленная 2500 м, на практике подтвержденная 1700 м.
Впервые применен на Т-80УМ обр. 1992

3) Радиостанция Р-163-50У
4) Радиопоглощающее покрытие
5) Башня увеличенного объёма

Башня 172.10.100Сб с комбинированной броней с блоками с отражающими листами в качестве наполнителя (1985 г.)








Т-80УД
Танк 478Б Постановлением ЦК КПСС и СМ СССР от 02.09.85 г. №837-249 принят на серийное производство под наименованием «Т-80У с двигателем 6ТД» и в соответствии с Приказом МОП №510 от 19.09.85 г. параллельно с Т-64Б серийно выпускался заводом им. Малышева.



По мнению руководства ГБТУ и министерства оборонной промышленности Т-80УД должен был стать единым основным советским танком.













Т-72Б обр. 1985 г. , СССР, Уральское конструкторское  бюро транспортного машиностроения & головные исполнители ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского» (1983 - 1992 гг.); «Челябинский тракторный завод имени В.И. Ленина» (1985-1990 гг.)



На момент принятия на вооружение облик танка:

1) комплекс управления огнем 1А40-1 (1984 г.);

2) комплекс управляемого вооружения 9К120 «Свирь» (1К13-49 «Неман») наведение ракеты по лучу лазера (1984 г.);

3) стабилизатор 2Э42-2 (1984 г.);

4) пушка 2А46М (1981 г.);

5) запоминающее устройство ЗУ-179.74.001сб (1984 г.)

6) УКВ радиостанция Р-173 диапазон рабочих частот 30-75,9 МГц (1985 г.);

7) ТПУ Р-174 (АВСК) (1985 г.)

8) двигатель В-84 (А-65) (1984 г.);

9) навесная динамическая защита «Контакт-1» (1985 г.);

10) башня 172.10.100Сб с комбинированной броней с блоками с отражающими листами в качестве наполнителя (1985 г.)






Блоки с отражающими листами представляют собой:

В каждой полости находились серия из девятнадцати или двадцати специальных бронеплит, каждая из которых представляла собой склеенные между собой три пластины. Каждая из бронеплит состояла из:

- тяжелой броневой пластины толщиной 21 мм;

- слоя резины толщиной 6 мм;

- тонкой металлической пластины толщиной 3 мм.


Для обеспечения желательного интервала между специальными бронеплитами тяжелые броневые пластины сваривались с тремя разделителями толщиной по 22 мм.

После этого в каждую выемку между внутренней стенкой полости и серией специальных бронеплит (отделяла выемки от внутренней части башни) устанавливалась тяжелая броневая пластина толщиной 45 мм. Тяжелая броневая пластина толщиной 45 мм расположена позади броневой конструкции.



Интервал в 22 мм между бронеплитами специальной брони Т-72Б обеспечивал внутри полостей необходимое пространство для перемещения пластин или «вспучивания» при отражении атаки. Это движение вызывалось реакцией специальных бронеплит на энергию проникших в полости башни атакующего снаряда или кумулятивной струи. Физический эффект специальной брони заключался в том, что движение специальных бронеплит имело на атакующий объект разрушительное воздействие.



Дополнительно следует учесть, что девятнадцать или двадцать специальных бронеплит были расположены относительно центральной линии пушки танка под углом 54º или 55º.




Общий вес этой специальной броневой конструкции (обе полости) составлял 1723 фунтов (782 кг).

11) новая структура ВЛД (1984 г.);

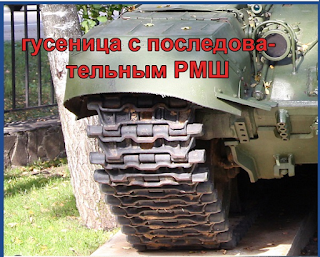

12) новая ходовая часть (1983 г.).

Это «классический» вид танка Т-72Б и он всем известен.



«Изделие 184» было принято на вооружение приказом МО СССР от 23.01.1985 г на основании Постановления ЦК и СМ от 27.11.1984 г. Одновременно, тем же постановлением были приняты на вооружение Т-72Б1 (без КУВ) «Изделие 184-1» и Т-72Б2 (с КУВ «Кобра») «Изделие 184-2». Т-72Б1 должны были поступать на вооружение до налаживания производства КУВ «Свирь» и управляемых снарядов к нему. Т-72Б2 принимался как резервный вариант на случай проблем с поставками КУВ «Свирь», от его серийного производства впоследствии отказались (как от устаревшей системы КУВ).

Таким образом ни один танк выпущенный заводом до 23.01.1985 г. не имел права называться «Т-72Б» или «Т-72Б ранний». В лучшем случае он мог проходить как «Изделие 184» с изменениями.

Однако возможности промышленности внесли в процесс серийного производства Т-72Б свои коррективы. С КУВ все ясно. С налаживанием литья башен так же были проблемы. по этому башни 100СБ на серийных Т-72Б появились только в марте 1985 года. Так же были проблемы и с производством стабилизатора. Комплекс НДЗ так же появился на серийных машинах только в 1985 году (опять же предположительно в марте).

Пушка выпускалась не ритмично и иногда приходилось ставить 2А46. Таким образом облик:

  Т-72Б1 обр. 1985 г. с января по март 1985 года таков:


- двигатель В-84 (А-65);


- новая ходовая часть;

- стабилизатор 2Э28М;

- башня 172.10.077СБ;

- новая структура ВЛД;

- комплекс управления огнем 1А40


- ночной прицел наводчика ТПН-1-49-23/ ТПН-3-49


- пушка 2А46/2А46М вперемешку.



Т-72Б обр.1983-84 гг. (Прототип)

На основании Постановления ЦК и СМ от 05.07.1981г. был издан приказ МОП от 08.09.1981г. которым была задана ОКР «Совершенствование Т-72А». Техпроект состоял из двух этапов, отличавшихся уровнем модернизации.

В процессе разработки новой машине был присвоен внутренний индекс «Изделие 184». В ходе работ по проектированию в состав «Изделие 184» (усовершенствованный Т-72А, он же Т-72Б) вводились следующие изменения:

- башня 172.10.077СБ нач.1982 г.

- новая ходовая часть (более широкие амортизаторы) - 09.07.1982 г.

- башня 172.10.100СБ 19.07.1982 г. для 184 и 02.12.1982 г. для 184-1

- стабилизатор 2Э42-2 - 02.12.1982г

- КУВ «Свирь» - 1984 г. (до этого отрабатывался на об.177)

- комплекс управления огнем 1А40-1 (1984 г.)

- комплекс НДЗ 10.01.1984 г.

- двигатель А-65 (март 1984 г.)

- неоднократно менялась структура ВЛД



Т-72А обр. 1983-1984 гг. («поздний Т-72А»)

Большая особенность советского танкостроения - это то, что в советском танкостроении процесс разработки и производства шли непрерывно и параллельно, отработка и внедрение различных конструктивных улучшений и усовершенствований в процессе серийного производства шли не дожидаясь утверждения облика нового варианта машины. В результате чего облик машин в серии менялся плавно.




В опытном производстве собраны для различных сравнительных испытаний партии танков Т-72А со следующими изменениями:




1) стабилизатор 2Э42-2 в 1980 г. и 1981г.

2) двигатели КД-45-3 -1981 г. и В-46-6 с форсажем до 2 номинала (840л.с.) - 1982 г.

3) комплекс НДЗ - 1982 г.

Пока Т-72Б или «Изделие 184» проектировался, в это время в серии шел массовый серийный выпуск танка Т-72А («Изделие 172М1»). В ходе него вносились следующие изменения:

1) установлена пушка 2А46М (быстроразъемное соединение ствола пушки с казенником) вместо 2А46 с 1.04.81 г. с машины  Я04ВТ1584.
2) башня 172.10.077СБ попала в производство с сентября 1982 г. и начала устанавливаться ограниченно в 1983 г.
3) вместо ТПД-К1 введён комплекс 1А40 - 1983 г.
4) введен надбой на серийной башне 172.10.077СБ (2 полугодие 1983 г. с машины Ф05ВТ3908)

5) установлен левый наружный ящик ЗИП (2 полугодие 1983 г. с машины Ф05ВТ3908)

6) труба ОПВТ перенесена на кормовой ящик (2 полугодие 1983г с машины Ф05ВТ3908)

7) новая ходовая часть - 1983 г.
8) стабилизатор 2Э42-2 (ограниченно) 1984 г.



9) КУВ «Свирь» - установочная партия 1984 г.
10) двигатель В-84 - установочная партия 1984 г.

В 1983-1984 годах с конвейера сошли и попали в войска партии Т-72А соответствовали облику «Изделие 184». Но эти машины Т-72А обр. 1983-1984 гг. нельзя назвать Т-72Б «ранний», юридически это незаконно, так как само это название «Т-72Б» ещё не было введено в документооборот. Кроме того Т-72Б на известных фото с парада на Красной площади - это как раз машины выпуска 1983-84 гг. В этот период выпускались Т-72А обр. 1983 г., но с установкой СПЗ «Туча» уже как на Т-72Б, также в этот период выпускались Т-72Б обр. 1983 г. (без ДЗ) (пресловутый «ранний Т-72Б»), но на них СПЗ «Туча» стояла как на классических Т-72А.



T-55AM2 «Kladivo»
Одна из самых совершенных модернизаций танка Т-55 выполненная в советские времена в ЧССР.  На танк установлена  СУО «Kladivo», усиление брони корпуса и башни аналогична Т-55М (АМ). Противоминная защита механика-водителя повышена за счет дополнительного бронирования днища путем приварки к нему снаружи каркаса из броневых листов толщиной 20 мм.

Чехословакия получила лицензию на производство танков в 1964 году. Сначала на заводе ZTS (Zavod Trucanske Strojarne) в словацком городе Мартине выпускали Т-55, а с 1967 по 1982 год — Т-55А, всего построили 3820 единиц.


В 1980-х годах здесь была принята оригинальная двухэтапная программа модернизации, конечным итогом которой стал чешский Т-55АМ2. На первом этапе на танки устанавливалась разработанная в Чехословакии система управления огнем «Кладиво» («Kladivo») с баллистическим вычислителем и лазерным дальномером — ее применение существенно повысило точность стрельбы на дальностях до 4000 м. Затем в задней части башни установили приборы системы детектирования и индикации SDIO, которая оповещала экипаж о подсвете танка лазерным прицелом противника. Танкам, прошедшим такую модернизацию, присвоили индекс Т-55АМ1.


Броневая защита танка Т-55. Корпус и башня изготовлены из броневой стали средней твердости. Корпус сварной, имеет в плане прямоугольную конфигурацию с местными уширениями под опору башни большого диаметра. Нос корпуса имеет форму горизонтального клина с большими углами наклона верхнего (60°) и ниж­него (55°) листов к вертикали. Стык нижнего и верхнего листов 174


выполнен в виде широкозахватного сварного шва со сквозной про­варкой на всю толщину броневых деталей. Вертикальные борта корпуса представляют собой цельные листы с местными приваренными уширениями для размещения опоры башни. Корма жестко связывает левый и правый борта танка по всей высоте. Днище имеет корытообразное поперечное сечение. Наклонная часть днища уменьшает высоту бортов примерно на 230 мм и сокращает массу танка более чем на 1000 кг. Подбашенный лист усилен по­перечной угловой балкой для обеспечения необходимой жесткости. Жесткость соединения днища с кормовым листом обеспечивается тремя продольными и двумя поперечными внутренними приваренными ребрами.


Литая башня имеет полусферическую форму без обратных уклонов кормовой части («заманов»). Замкнутая по периметру (с перемычкой снизу и сверху) амбразура обеспечивает высокую прочность и снарядостойкость башни, но требует специальных прие­мов для монтажа и демонтажа оружия. Пушка заводится в амбразуру изнутри башни трубой ствола вперед при приподнятой кормовой части башни. Гнезда цапф закрепляются клиньями в пазах башни. Такой способ заведения пушки в башню позволяет сократить размеры амбразуры. Минимальный зазор между башней и корпусом уменьшает вероятность заклинивания снарядов и ос­колков между корпусом и башней. Вокруг башни приварено круговое предохранительное кольцо, прикрывающее стык башни с корпусом.

С 1983 г. в ходе модернизации на верхнюю лобовую деталь корпуса и переднюю часть башни танков Т-55 устанавливается дополнительное бронирование (рис.), которое повышает его защищенность до уровня танка Т-72 ранних выпусков.

На втором этапе модернизации чехословацкие машины получили комплекс управляемого вооружения 9К116-1 «Бастион», одновременно танк оснастили устройством лазерной подсветки цели 1К13БОМ. СУО «Кладиво» сохранили. Дополнительное многослойное бронирование потребовало увеличения мощности двигателя — поставили более мощный 620-сильный двигатель В-55АМ2. Топливную систему доработали так, чтобы наружные дополнительные бочки могли подсоединяться к основным бакам. Ствол орудия укрыли теплозащитным кожухом. На правом борту башни установили дымовые гранатометы (8 штук).

Т-55АМ2 состояли на вооружении армий Чехословакии, Венгрии, ГДР.



Т-72А обр. 1979 (Приказ министра обороны СССР №9103 от 22.06 1979 г.), СССР, Уральское конструкторское  бюро транспортного машиностроения & головные исполнители ОАО «Научно-производственная корпорация «Уралвагонзавод» имени Ф.Э. Дзержинского» (1978-1985 гг.); «Челябинский тракторный завод имени В.И. Ленина» (1981-1985 гг.)
Всего было поставлено Советской армии 5264 танка Т-72А.



1) комбинированный прибор наблюдения командира ТКН-3 (1963 г.)



2.1) дневной прицел-дальномер лазерный (квантовый) наводчика-оператора ТПД-К1 (1979 г.)
2.2) прицельный комплекс наводчика 1А40 (1983 г.)
3) ночной прицел наводчика активный ТПН-1-49-23 (1963 г.)

3.1) ночной прицел наводчика активно-пассивный ТПН-3-49 в перемешку с ТПН-1-49-23 (1979 г.)
4) ночной прибор наблюдения механика-водителя ТВНЕ-4Б (1979 г.)
5) коллиматорный прицел ЗПУ К10-Т (1973 г.)
6.1) ИК осветитель Л-2АГ «Луна» или Л-2АГМ (ТПН-1)
6.2) ИК осветитель Л-4 «Луна-4» (ТПН-3)
7) ИК осветитель ОУ-3ГК или ОУ-3ГКМ (ТКН-3)
8.1) стабилизатор вооружения 2Э28М (1979 г.)
8.2) стабилизатор вооружения 2Э42-2 (ограниченно, 1984 г.)
9.1) пушка 2А46 (1979 г.)
9.2) пушка-пусковая установка 2А46М (быстроразъемное соединение ствола пушки с казенником) вместо 2А46 (с 1.04.1981 г. с машины  Я04ВТ1584.)
10) термокожух (1979 г. )
11) открытая ЗПУ-72 с НСВ-12,7 (1973 г.)
12) радиостанция Р-123М с диапазоном рабочих частот 20,0-51,0 МГц (1973 г.)
13) ТПУ Р-124 на 4 абонента (1973 г.)
14) гирополукомпас ГПК-59



15.1) СПЗ 902А «Туча-1» 12 ПУ 81 мм (1981 г.) ПУ СПЗ расположенные «рядами» спереди башни.
15.2) СПЗ 902Б «Туча-2» 8 ПУ 81 мм (1983 г.) ПУ СПЗ расположенные «кустом» по левому борту башни.
16.1) башня 172.10.077СБ без надбоя с комбинированной броней с термообработанного кварца «песчанными стержнями» в качестве наполнителя (сентябрь 1982 г.);

16.2) башня 172.10.077СБ с надбоем с комбинированной броней с термообработанного кварца «песчанными стержнями» в качестве наполнителя (2 полугодие 1983 г. с машины Ф05ВТ3908)



17) навесная ДЗ «Контакт-1» установленная клином (1985 г.)
) усилено ВЛД корпуса навареным дополнительным стальным броневым листом толщиной 16 мм ОКР «Отражение» (Т-72М1, 1982 г.)
18) усилено ВЛД корпуса дополнительным стальным броневым листом толщиной 30 мм ОКР «Отражение» (Т-72А, 1984 г.)
19) сплошные бортовые противокумулятивные резино-тканевые экраны во всю длину борта (1979 г.)
20) защитный щиток ЗПУ командира танка (1980 г.)
21) система противонейтронной защиты «Поручение» (1983 г.)
22) система защиты от напалма «Сода» (1973 г.)
23) система ППО 3ЭЦ11-3
24.1) двигатель В-46-6 мощностью 780 л.с. (1979 г.)
24.2) двигатель В-84 мощностью 840 л.с. (установочная партия 1984 г.)
25) воздухоочиститель на 108 циклонов вместо 96 и система ПВВ (обогрев упрощённого запуска, возможность произвести запуск 20 раз) (1985 г.)
26) гитара 172.45.060сб (1972 г.)
27) конический редуктор 175.41.060сб (1972 г.)
28) увеличенный динамический ход катков
29) новая ходовая часть (1983 г.)
30) система дорожной сигнализации с коробкой КДС-1-2С (1979 г.)
31) фары ФГ-125, ФГ-126, ФГ-127
32) ВКУ-330-4
33) АКБ 6СТ-140 (6СТ-160)
34) два ручных порошковых огнетушителей для тушения горящего напалма (1979 г.)

35) установлен левый наружный ящик ЗИП (2 полугодие 1983 г. с машины Ф05ВТ3908)

36) труба ОПВТ перенесена на кормовой ящик (2 полугодие 1983г с машины Ф05ВТ3908)
37) КВ радиостанция Р-130 (Т-72АК)
38) танковая навигационная аппаратура ТНА-3-4 (Т-72АК)
39) бензоэлектический зарядный агрегат АБ-1-П/30 (Т-72АК)



6 июля 1976 г. На вооружение принят Т-80


Постановлением ЦК КПСС и Совета Министров СССР № 539-184 от 6 июля 1976 г. «О принятии на вооружение Советской Армии танка с газотурбинным двигателем» на вооружение Советской Армии был принят к об. 219 с присвоением шифра T-80.
Центральный Комитет КПСС и Совет министров СССР постановляют:
1. Согласиться с предложениями Министерства обороны СССР, Министерства оборонной промышленности и Министерства авиационной промышленности... о принятии на вооружение Советской армии... танка с газотурбинным двигателем ГТД-1000Т («Объект 219») ...
Присвоить указанному танку шифр Т-80.
2. Обязать Министерство оборонной промышленности совместно с Госпланом СССР, Министерством обороны СССР, Министерством авиационной промышленности, Министерством энергетического машиностроения и другими заинтересованными министерства­ми и ведомствами, разработать и представить в 3-х месячный срок, в установленном по­рядке, предложения по организации серийного производства танка Т-80 и двигателя ГТД- 1000Т, имея в виду расширение выпуска этих танков на производственном объединении «Кировский завод» и организацию их производства на заводе транспортного машиностроения им. Октябрьской революции и Харьковском заводе транспортного машиностроения им. В. А. Малышева Министерства оборонной промышлен­ности.

В связи с этим освободить завод транспортного машиностроения им. Октябрьской революции от выполнения заданий по подготовке производ­ства и выпуска танков Т-72...
3.Обязать Министерство оборонной промышленности обеспечить силами ПО «Кировский завод», Харьковского завода транспортного машиностроения им. В.А. Малышева... выполнение в 1976-1980 годах работ по дальнейшему повышению боевых и эксплуатационных характеристик танка Т-80 и внедрение в ходе организации производства и серийного выпуска танков меро­приятий, направленных на:
- повышение точности и дальности эффективной стрельбы пушки и могущества действия боеприпасов;
-повышение мощности двигателя и маневренных качеств танка, снижение удельных расходов топлива газотурбинным двигателем;
-  усиление противоснарядной защиты танка различными способами.
Министерству оборонной промышленности совместно с Министерством машиностроения и Министерством авиационной промышленности разработать по согласованию с Министерством обороны СССР в 3-х месячный срок план-график проведения указанных работ, предусмотрев в нем дополнительно разработку резервного варианта силовой установки танка с дизельным двигателем...
4. Разрешить Министерству авиационной промышленности представить к награждению орденом Ленинградское научно-производственное объединение им. В. Я. Климова».
Приказ министра обороны № 143 о принятии машины на снабжение танковых войск Советской армии издан 19 июля 1976 г. За два неполных года серийного производства (1976-1977 гг.) ЛКЗ выпустил 54 танка Т-80.

15.12.1975
Т-72 «Урал-1»



15 декабря 1975 г. Приказом Министра обороны СССР № 0217 на вооружение Советской Армии был принят модернизированный танк получивший наименование «Урал-1».
Танк был разработан в Нижнем Тагиле на Уралвагонзаводе им. Ф. Э. Дзержинского Уральским конструкторским бюро транспортного машиностроения под руководством В. Н. Венедиктова.
При проектировании танк имел обозначение «Объект 172М1».
Он отличался от базового танка Т-72 усиленной броневой защитой корпуса и башни, введением теплозащитного кожуха ствола пушки, размещением инфракрасного прожектора ночного прицела наводчика справа от артиллерийского орудия.
Серийное производство танка было организовано на Уралвагонзаводе с 1976 г. по 1980 г.  Всего было выпу­щено свыше  5250 модернизированных танков Т-72 («Урал-1»).



7 августа 1973 г. совместным постановлением ЦК КПСС и Совета Министров СССР № 554—172 на вооружение Советской Армии был принят танк Т-72.




16 июля 1962 на вооружение принят Т-55А

Танк Т-55А представлял собой танк Т-55 с усиленной противоатомной защитой. Он был создан конструкторским бюро ОКБ-174 (руководитель А. А. Моров) завода № 174 в Омске в 1961 г. На стадии проведения ОКР имел обозначение «Объект 607». Опытный образец танка был изготовлен заводом во вто­рой половине 1961 г. По результатам полигонных испытаний Постановлением СМ СССР от 20 февраля 1962 г. танк под маркой Т-55А («Объект 155А») был введен на серийное производство. Приказом министра обороны СССР от 16 июля 1962 г. танк был принят на вооружение Советской Армии. Производство танка было организовано на заводах № 75 в Харькове и № 174 в Омске.
Боевая масса - 37,5 т; экипаж - 4 чел.; оружие: пушка - 100 мм, 1 пулемет - 7,62 мм ; броня - противоснарядная; мощность дизеля - 426 кВт ( 580 л .с.); максимальная скорость - 50 км/ч .
Всего для Советской Армии за период с 1962 по 1978 гг. было изготовлено 4435 танков данной модификации.



15 августа 1956 г. В серию пошел Т-54Б



Постановлением СМ СССР от 15 августа  1956 г. танк под маркой Т-54Б был введен в серийное производство. Приказом министра обороны СССР от 11 сентября 1956 г. танк Т-54Б с пушкой Д10-Т2С и стабилизатором в двух плоскостях наведения («Циклон») был принят на вооружение Советской Армии.
Танк Т-54Б являлся усовершенствованным вариантом танка Т-54А и отличался от него, в основном, установкой двухплоскостного стабилизатора вооружия, ночного прицела наводчика и прибора ночного видения командира.



Серийное производство танка Т-54Б было организовано с июля 1957 по март 1959 гг. на танковых заводах в Харькове, Нижнем Тагиле и Омске. Всего было выпущено 1628 танков Т-54Б, из них 73 были оборудованы на заводе № 75 под установку плавсредств ПСТ-54.


Эволюция башни Т-34
